FCST-100G/150G/200GDWDMMODULE
FCST

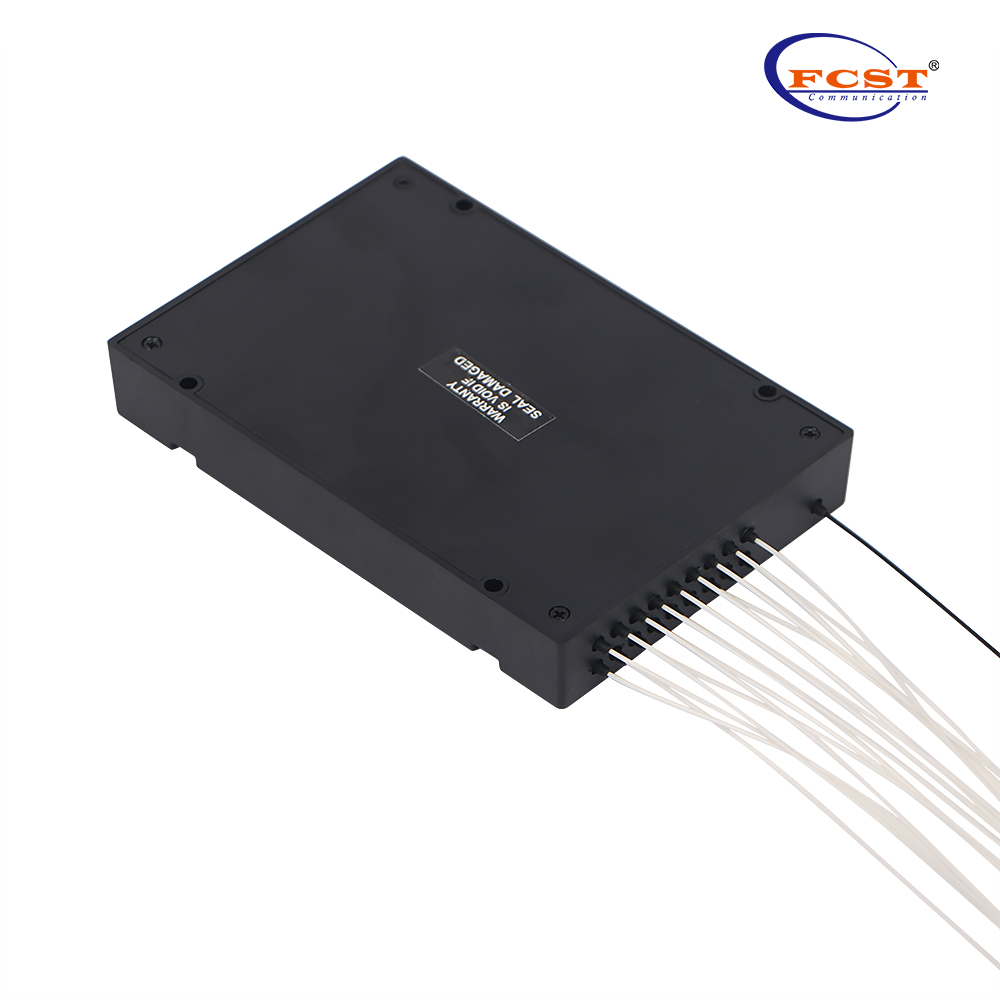

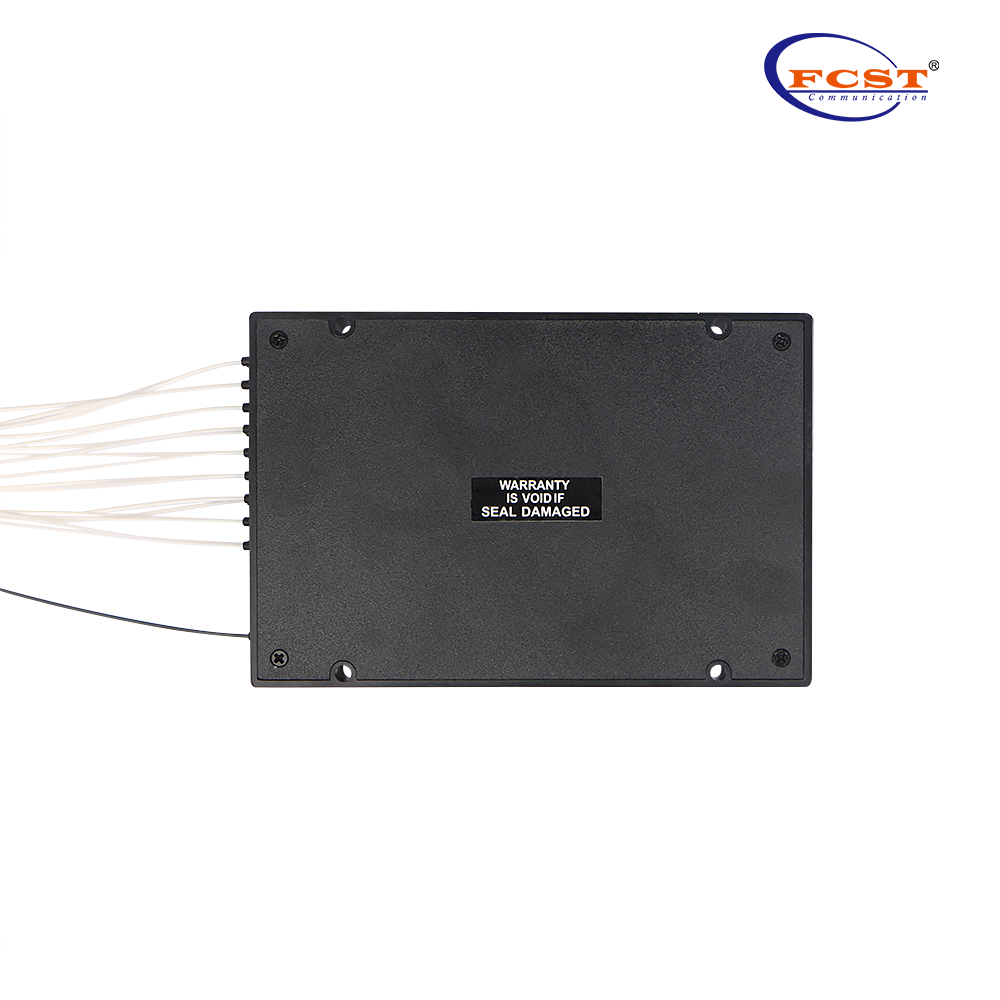

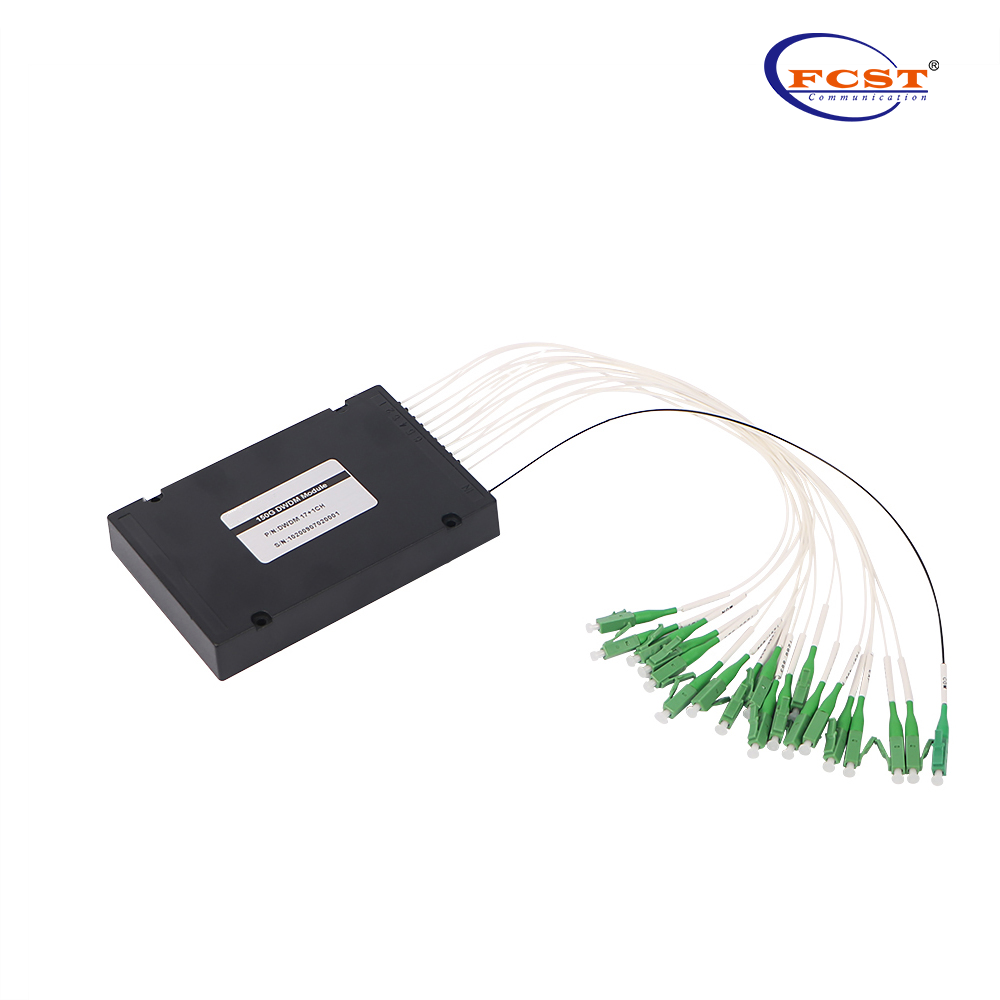

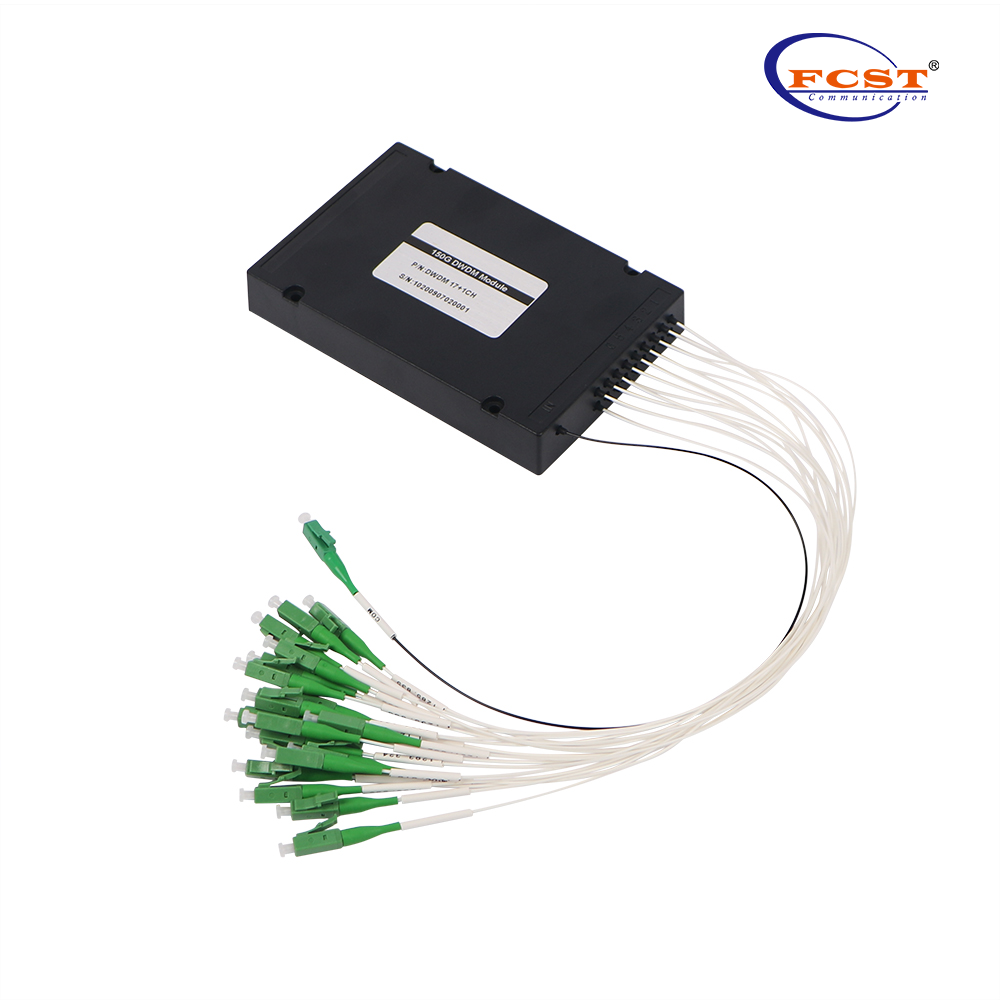

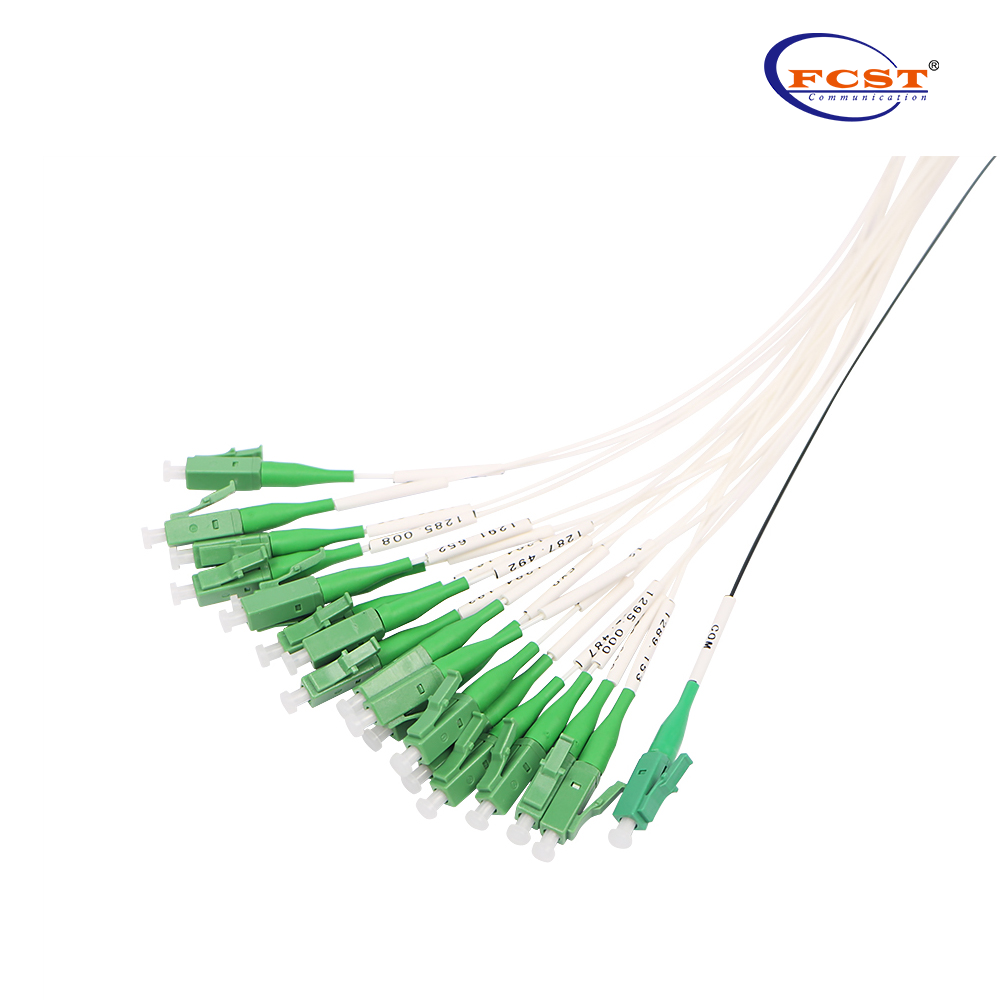

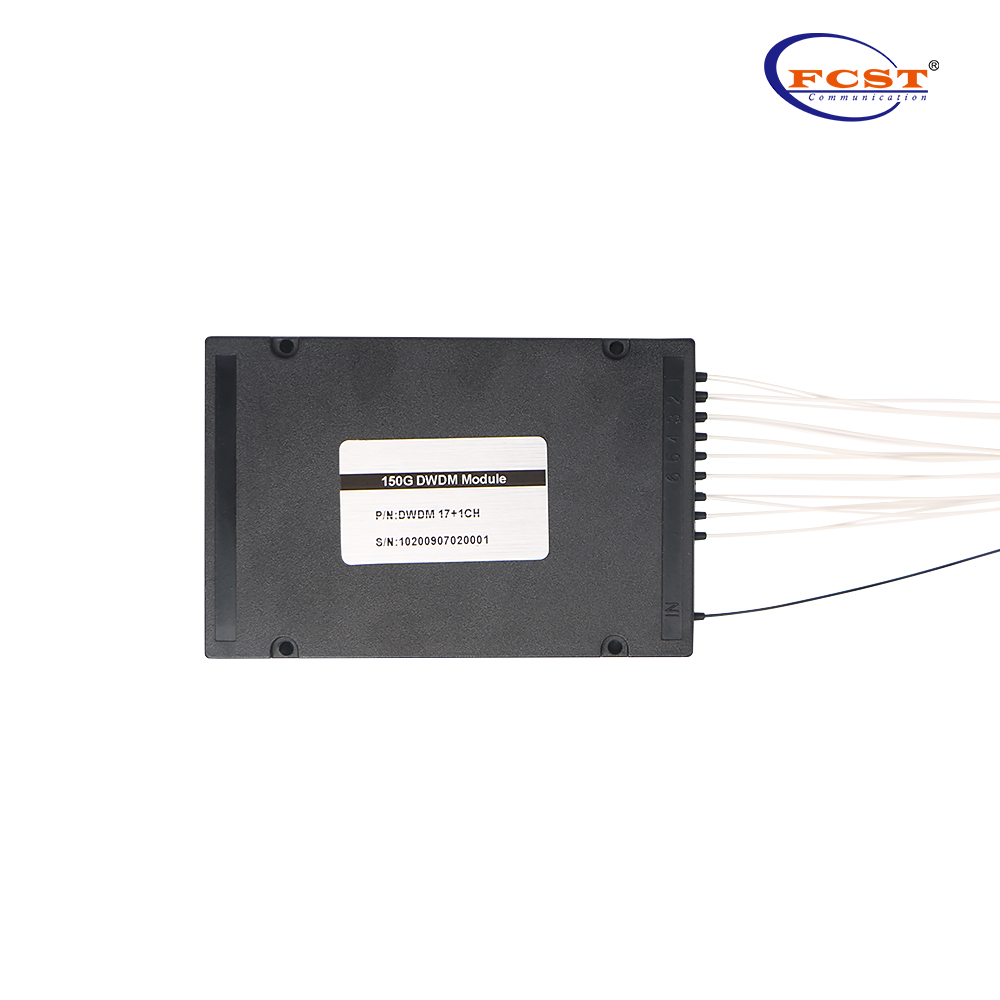

FCST-100G/150G/200GDWDMModule
Resumo do Produto
O módulo DWDM FCST-100G/150G/200G (4,8,16 canais) utiliza tecnologia de revestimento de filme fino e design proprietário de embalagens de micro ópticas de ligação de metal não fluxos para obter adição óptica e queda nos comprimentos de onda da ITU. Ele fornece comprimento de onda central do canal ITU, baixa perda de inserção, isolamento de alto canal, banda de passagem larga, sensibilidade à temperatura baixa e caminho óptico livre de epóxi. Pode ser usado para adição/gota de comprimento de onda no sistema de rede de telecomunicações.
produtos Vantagens
l Baixa perda de inserção.
l Banda de passe amplo.
l Isolamento de alto canal.
l Alta estabilidade e confiabilidade.
l Epóxi livre no caminho óptico.
Aplicações de produtos
l Adicionar/gota de canal.
l Rede DWDM.
l Roteamento de comprimento de onda.
l Amplificador de fibra óptica.
l Sistema de fibraptic CATV.
especificações do produto
Parâmetro | 4 canais | 8 Canais | 16 Canais | ||||
Mux | Demux | Mux | Demux | Mux | Demux | ||
Perda de inserção (dB) | ≤1,8 | ≤3.0 | ≤4.5 | ||||
Dimensão do pacote (mm) | L100 X W80 X H10 | L120 X W80X H18 | |||||
Isolamento (dB) | Adjacente | ≥30 | |||||
Não adjacente | ≥40 | ||||||
Comprimento de onda do canal (m) | ITU 100GHz Grid | ||||||
Espaçamento do canal (GHZ) | 100/150/200 | ||||||
BAND PASS DO CANAL (@-0.5dB Largura de banda) (NM) | ≥0,22 (100g)/≥0,5 (200g) | ||||||
Ripple de canal (dB) | ≤0,5 | ||||||
Sensibilidade à temperatura da perda de inserção (dB) | ≤0,5 | ||||||
Mudança de temperatura do comprimento de onda (nm/℃) | ≤0,002 | ||||||
Perda dependente de polarização (dB) | ≤0,2 | ||||||
Dispersão do modo de polarização (PS) | ≤0.1 | ||||||
Diretividade (DB) | ≥45 | ||||||
Perda de retorno (dB) | ≥45 | ||||||
Manuseio máximo de energia (MW) | 300 | ||||||
Temperatura de operação(℃) | -10 ~+70 | ||||||
Temperatura de armazenamento(℃) | -40 ~+85 |
Dimensão do pacote
Informações sobre pedidos
