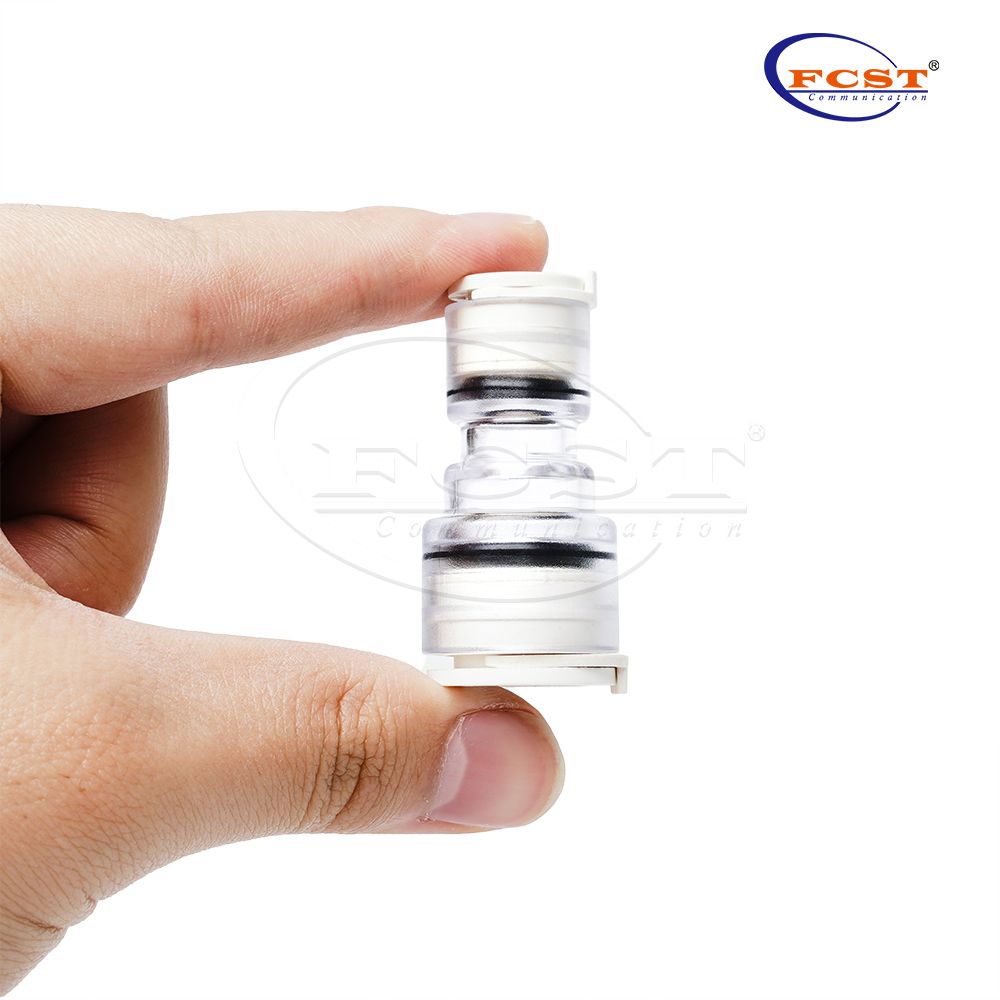

Visão geral do produto

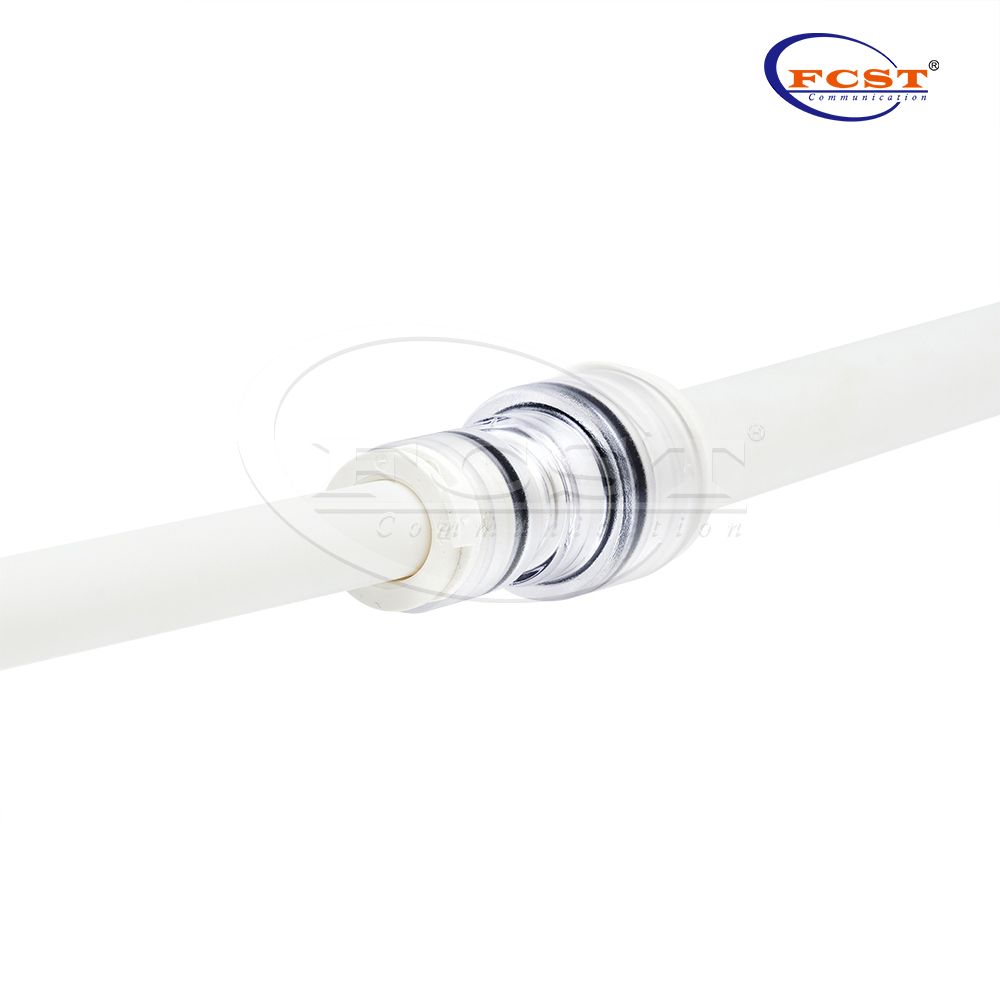

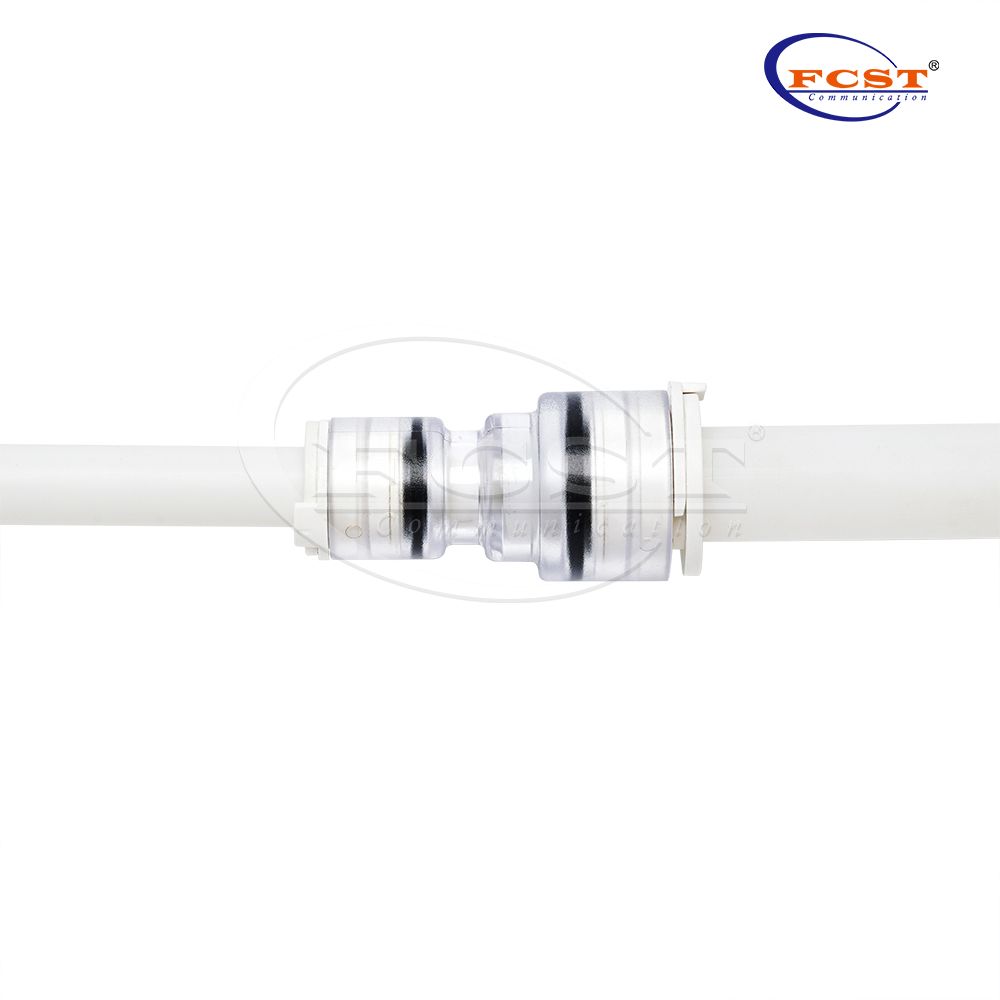

Esses conectores fazem conexões entre os micro -d UCTs de maneira rápida e fácil em aplicações de construção, sem a necessidade de ferramentas. O design transparente proporciona maior controle ao conectar micro -d UCTs e permite a confirmação visual da presença de um cabo.
P Roduct Vantagens
Para 5-14 microdutos mm.

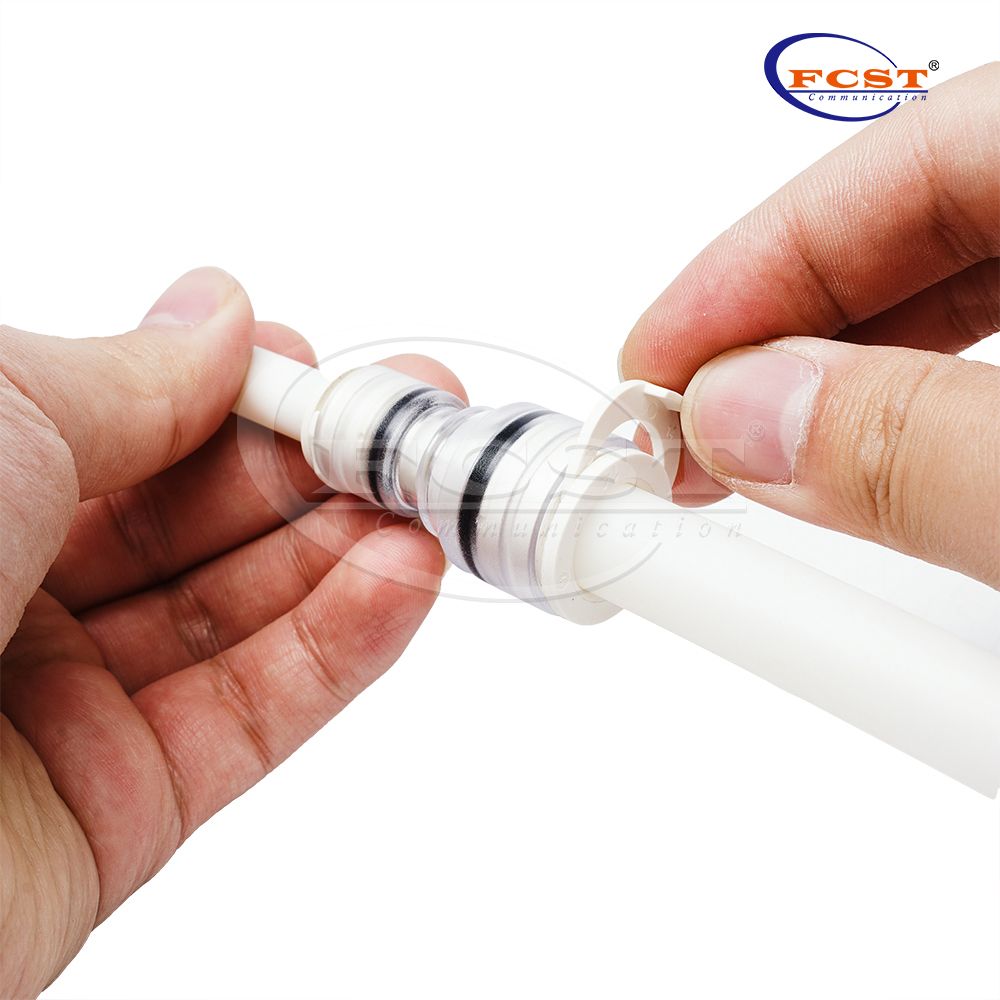

Instalação fácil 'push-in '.
Corpo transparente cristalino.
95% do material é feito de não-metal.
Testado de acordo com a EN 50411-2-8: 2009.
Anéis de travamento para impedir a remoção acidental do conector.
Testado de acordo com o UL94 V-0: resistência à chama para aplicações de construção.
Feito de materiais ecológicos, ele passou pelo ROHS e atinge as certificações.
Especificações do produto
Construção | Descrição |
Tubo para o Netor | Microduto LSZH (interno) |
Fluido | Ar com sistema de sopro |
Pressão de trabalho | 20 bar |
Máx. Pressão | 28 bar |
Usuário l ife | 25 anos |
Água no dia | 0,5 bar durante 168 horas |
Temperatura de instalação | -15° C a +45 ° C |
Temperatura de operação | -15° C a +45 ° C |
Temperatura de transporte e armazenamento | -15° C a +45 ° C |
Força de inserção | ≤ 50 n |
Resistência ao impacto | 1.5joule |
De acordo com os padrões | Ul94 V-0 ,CEI EN 50411-2-8, EN 50411-2-5 |
Documentos relacionados | EN61300, EN61753-1, EN60068-2-10, EN60794-1-2: 2003 |
Documentos relacionados | ISO 3601, ISO 4397: 1993 (2000), |
Encomendando a informação
Modelo | D1 | D2 | A1 | A2 | B1 | B2 | L | Peso (G) |
L- erpg 7/4-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 | 5.6± 5% |
L- erpg 8-6/5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35. 0±0.5 | 4.5± 5% |
L- erpg 10-7/5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38.0±0.5 | 5.5± 5% |
L- erpg 10/5.5-8/5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38.0±0.5 | 5.4± 5% |
L- erpg 12/8-8/5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5.5±0.12 | 8.0±0.12 | 45.0±0.5 | 8.5± 5% |
L- erpg 12-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 | 8.8± 5% |
L- erpg 12/10-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10.0±0.12 | 44.4±0.5 | 8.8± 5% |
L- erpg 14/10-10/8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10.0±0.12 | 48.5±0.5 | 10.1± 5% |
L- erpg 14/10-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10.0±0.12 | 10.0±0.12 | 48.5±0.5 | 12.1± 5% |
* NOTA: Outros requisitos de tamanho podem ser contatados para as vendas de encaixe.
Produto m aterial
A CESSORIAS OPCIONAL
Informações de embalagem
Personalização do produto
