Procedimento correto para emenda de fibra óptica

A emenda por fusão de fibra óptica é um processo importante com a maior quantidade de engenharia e os mais complexos requisitos técnicos no sistema de transmissão de fibra óptica, e sua qualidade afeta diretamente a qualidade de transmissão e a confiabilidade das linhas de fibra óptica. É extremamente importante executar métodos eficazes e etapas corretas de emenda .

Geralmente, existem quatro métodos de emenda por fusão de fibra óptica: fusão térmica, emenda a frio, conexão móvel e conexão mecânica. Na engenharia prática atual, os métodos de fusão a quente e de junta a frio são basicamente usados, porque a perda de junta do método de emenda é pequena, a perda de reflexão é grande e a confiabilidade é alta.

A . Princípios que devem ser seguidos ao emendar cabos ópticos

Quando o número de núcleos for igual, deve-se utilizar a fibra óptica colorida correspondente no tubo do feixe; quando o número de núcleos é diferente, o grande número de núcleos deve ser soldado primeiro e depois o pequeno número de núcleos deve ser fundido em sequência. As cores são divididas em azul, laranja, verde, marrom, cinza, branco, vermelho, preto, amarelo, roxo, rosa, turquesa em ordem. Os cabos ópticos multinúcleos colocam fibras ópticas de cores diferentes no mesmo feixe de tubos como um grupo, portanto, pode haver vários feixes de tubos em um cabo. De frente para a seção transversal do cabo óptico, o tubo do feixe vermelho é considerado como o primeiro feixe de tubos do cabo óptico, e a sequência no sentido horário é a borda, branco 1 branco 2 branco 3 e assim por diante.

B . O processo de soldagem do cabo óptico

1.Desencape o cabo óptico e fixe-o na caixa de emenda. Ao fixar cabos ópticos multi-feixes de camada de tubo, como as fibras precisam ser enroladas em camadas, cada feixe de tubos deve ser colocado em sequência para evitar torção. Coloque o cabo óptico na caixa de emenda e, na hora de fixar o fio de aço, ele deve ser bem pressionado e não deve haver folga. Caso contrário, poderá fazer com que o núcleo da fibra do cabo óptico role. Tenha cuidado para não danificar o feixe de tubos, pegue cerca de 1 metro de comprimento de decapagem e limpe o som do óleo com papel higiênico.

2. Passe a fibra pelo tubo termorretrátil. Separe diferentes feixes de tubos e fibras ópticas de cores diferentes e passe-os pela manga termoencolhível . O cabo de fibra óptica com a camada de revestimento removida é muito frágil e a luva termorretrátil pode ser usada para proteger o conector de fibra óptica.

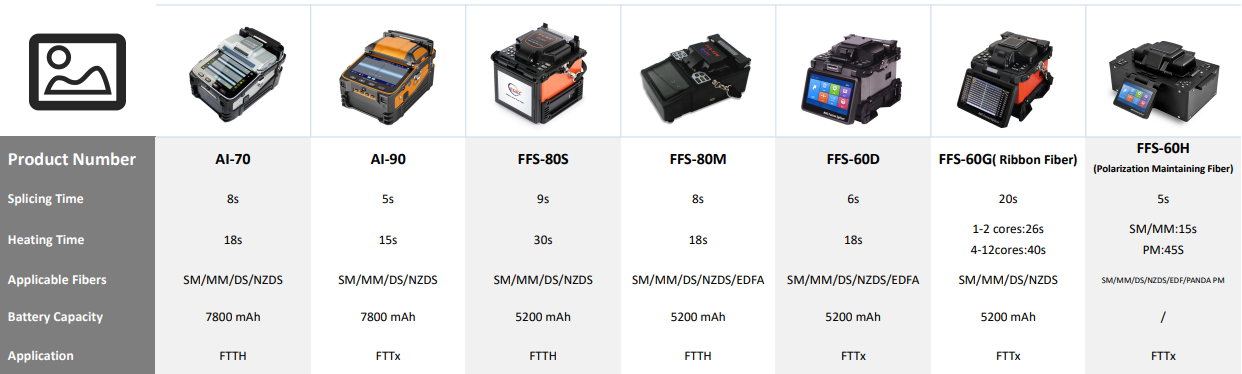

3. Ligue o splicer de fusão e selecione o método de emenda apropriado. A fonte de alimentação do splicer de fusão de fibra óptica tem dois tipos de CC e CA e deve ser comutada razoavelmente de acordo com o tipo de corrente da fonte de alimentação. Antes de cada uso do splicer de fusão, o splicer de fusão deve ser colocado no ambiente de fusão por pelo menos 15 minutos. Defina os parâmetros de emenda, tempo de pré-descarga, tempo e tempo de descarga principal, tempo de descarga principal, etc. de acordo com o tipo de fibra. Se não houver circunstâncias especiais, o programa de emenda automática geralmente é selecionado. A poeira e os detritos de fibra no splicer de fusão devem ser removidos a tempo durante e após o uso.

4. Fabricar faces finais de fibra. A qualidade da face final da fibra óptica afetará diretamente a qualidade da emenda, por isso é necessário fazer uma face final qualificada antes da emenda .

5. Para limpar a fibra nua, rasgue o algodão em pequenos pedaços com uma superfície plana, cole um pouco de álcool, prenda a fibra óptica descascada e limpe ao longo do eixo da fibra óptica com força moderada. Use diferentes partes e camadas de algodão de cada vez , para melhorar a utilização do algodão.

6. Para cortar fibra nua, primeiro limpe o cortador e ajuste a posição do cortador . O cortador deve ser colocado de forma constante. Ao cortar, o movimento deve ser natural e estável, nem pesado nem leve. Evite faces finais ruins, como fibras quebradas, chanfros, rebarbas e rachaduras.

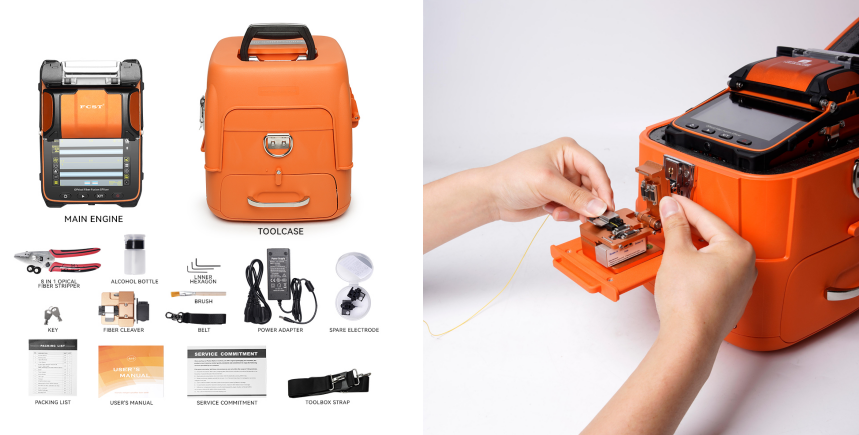

Kit de ferramentas para emenda de fusão óptica AI-90

7. Coloque a fibra óptica Coloque a fibra óptica na ranhura em forma de V do splicer de fusão de fibra óptica, pressione cuidadosamente o grampo de fibra óptica e o grampo de fibra óptica, defina a posição da fibra óptica no grampo de acordo com o comprimento de corte da fibra óptica, feche o pára-brisa e pressione o botão de fusão para completar a fusão automaticamente. O valor de perda estimado será exibido na tela do splicer de fusão de fibra.

8. Remova a fibra óptica e aqueça-a com o forno de aquecimento do splicer de fusão. Verifique se há gotas de ar ou água, se houver é preciso fazer novamente.

9. Gerenciamento e correção de fibra óptica. O método científico de enrolamento de fibra pode tornar o layout da fibra razoável, a perda adicional é pequena, pode resistir ao teste do tempo e do ambiente hostil e pode evitar o fenômeno de quebra de fibra causado pelo acúmulo. Quando a fibra é enrolada, quanto maior o raio da bobina, maior será o arco e menor será a perda de toda a linha. Portanto, um determinado raio deve ser mantido para evitar perdas desnecessárias quando o laser é transmitido no núcleo da fibra.

10. Sele a caixa de emenda. A caixa de conexão de campo deve estar bem vedada. Se a água entrar na caixa de emenda, a atenuação da fibra óptica pode aumentar devido à imersão prolongada da fibra óptica e ao ponto de emenda de fusão da fibra óptica na água.
