Princípio de funcionamento do divisor óptico

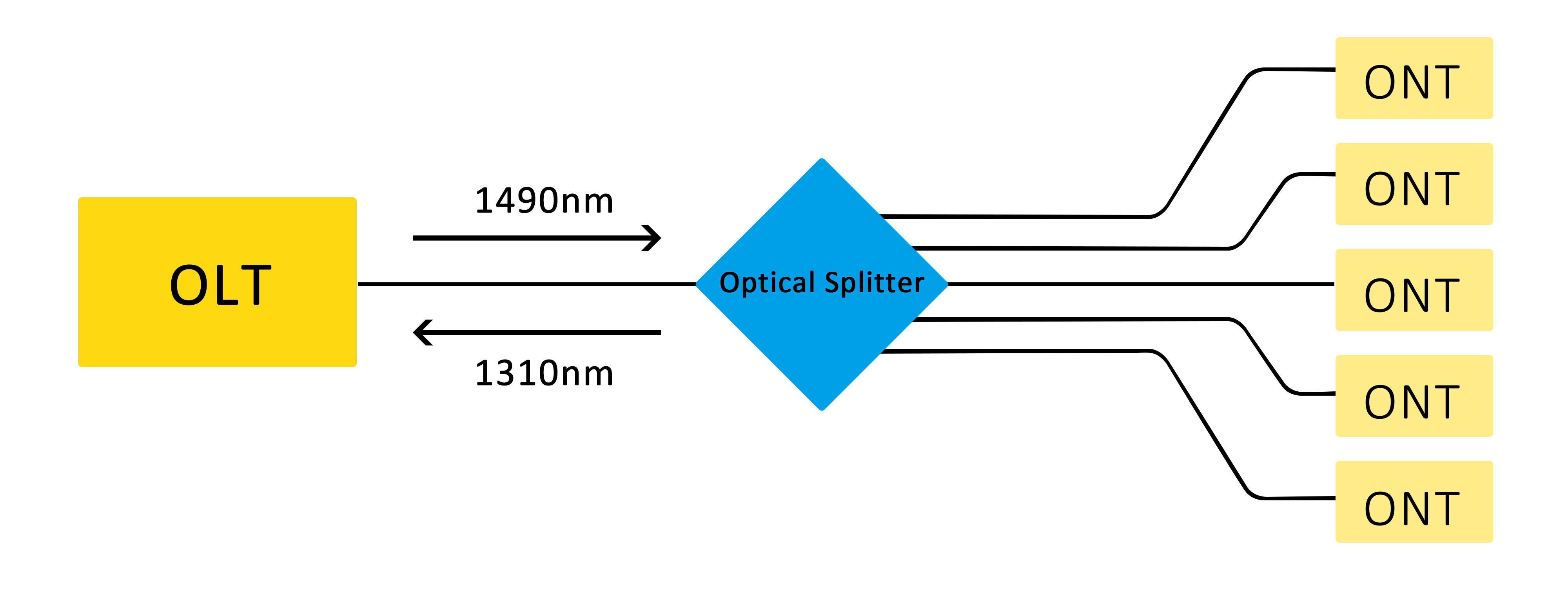

O divisor óptico é um dispositivo passivo central no sistema FTTH. O divisor óptico , também chamado de divisor de feixe óptico, é um dispositivo de distribuição de energia óptica de guia de onda integrado que pode dividir um sinal óptico de entrada em dois ou mais sinais ópticos de saída, e a potência de entrada óptica é distribuída uniformemente em todas as portas de saída. Por exemplo, um divisor óptico com proporção de divisão de 1:4 pode dividir igualmente um sinal óptico em quatro partes e transmiti-las em quatro canais diferentes. Atualmente, a taxa de divisão do divisor óptico é geralmente 1:N ou 2:N, como 1:4, 1:8, 1:16, 1:32, 1:64, 1:128, 2:2, 2:4, 2:8, 2:16, 2:32, 2:64. Hoje, os divisores ópticos são amplamente utilizados em redes ópticas passivas (como EPON, GPON, BPON, FTTX , FTTH, etc.) e desempenham um papel importante.

Princípio de funcionamento

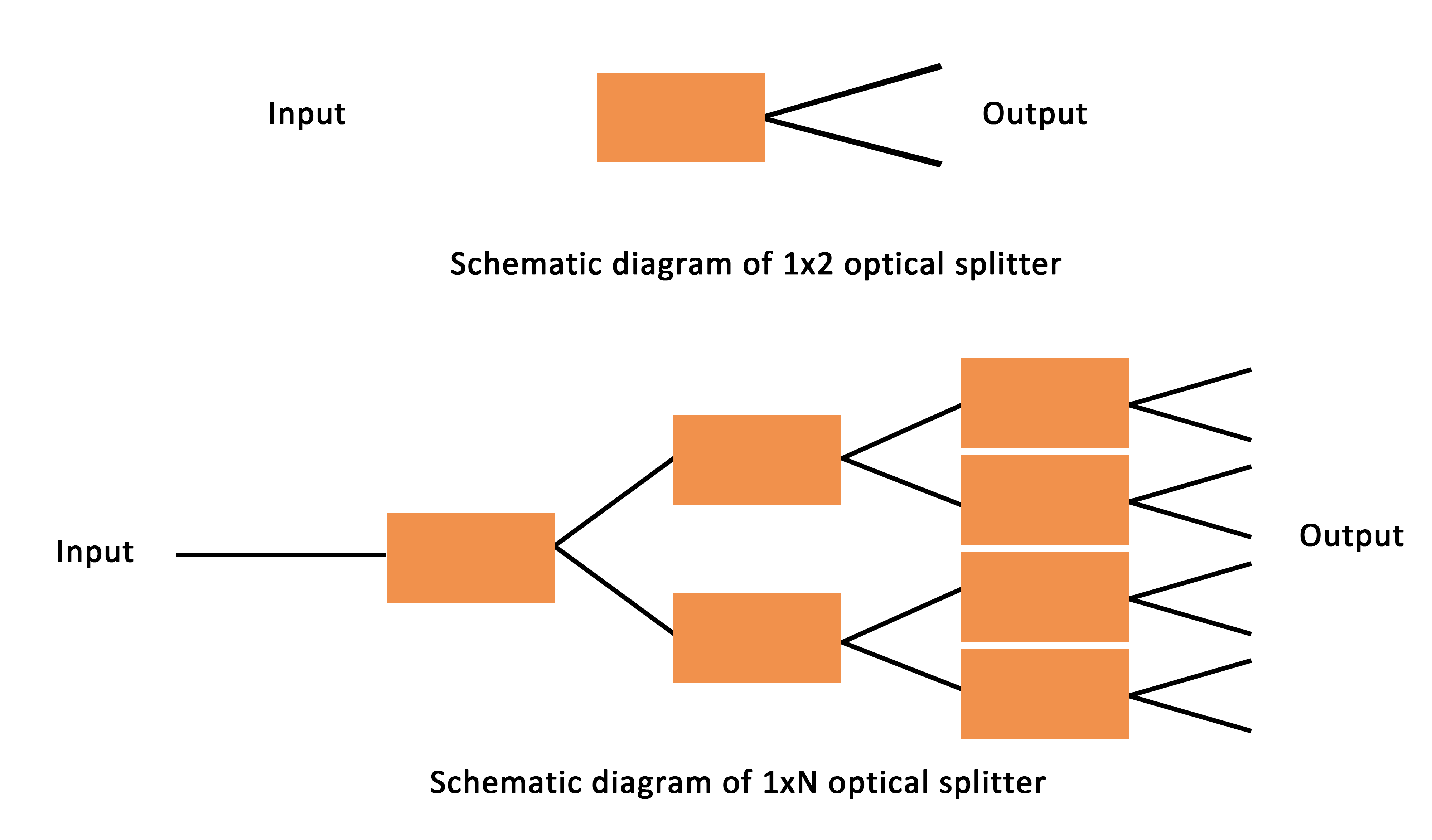

Quando uma fibra monomodo transmite um sinal óptico, a energia luminosa não é completamente concentrada no núcleo para se propagar, e uma pequena quantidade é propagada através do revestimento próximo ao núcleo. Nas proximidades, o campo modal da luz transmitido em uma fibra pode entrar em outra fibra e o sinal óptico é redistribuído nas duas fibras.

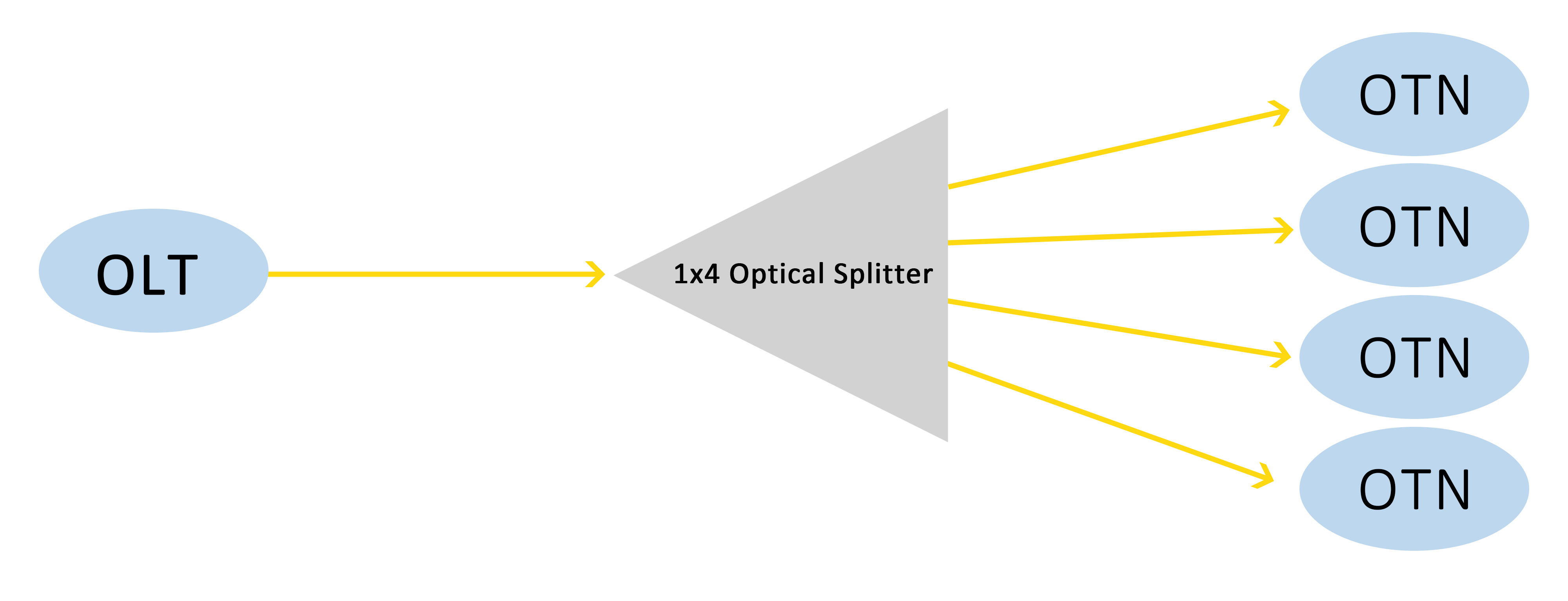

Por exemplo, um divisor óptico 1x4 pode distribuir o sinal óptico em uma fibra óptica para quatro fibras ópticas em proporção igual. Na verdade, em termos simples, a largura de banda de 1000 Mbps é distribuída uniformemente por quatro domicílios, e cada domicílio pode usar uma rede com largura de banda de 250 Mbps.
