Pontos Técnicos do Projeto de Jateamento de Cabos

O sopro de cabos de fibra é um método seguro e eficaz de colocação de cabos ópticos. Durante o processo de colocação de cabos da máquina sopradora de cabos, a força de tração do arrastador, a força de sopro do ar comprimido e o impulso da correia transportadora atuam sobre o cabo óptico ao mesmo tempo. Portanto, é necessário um compressor de ar para auxiliar o trabalho do soprador de cabo.

O princípio de funcionamento do sopro de cabos de fibra

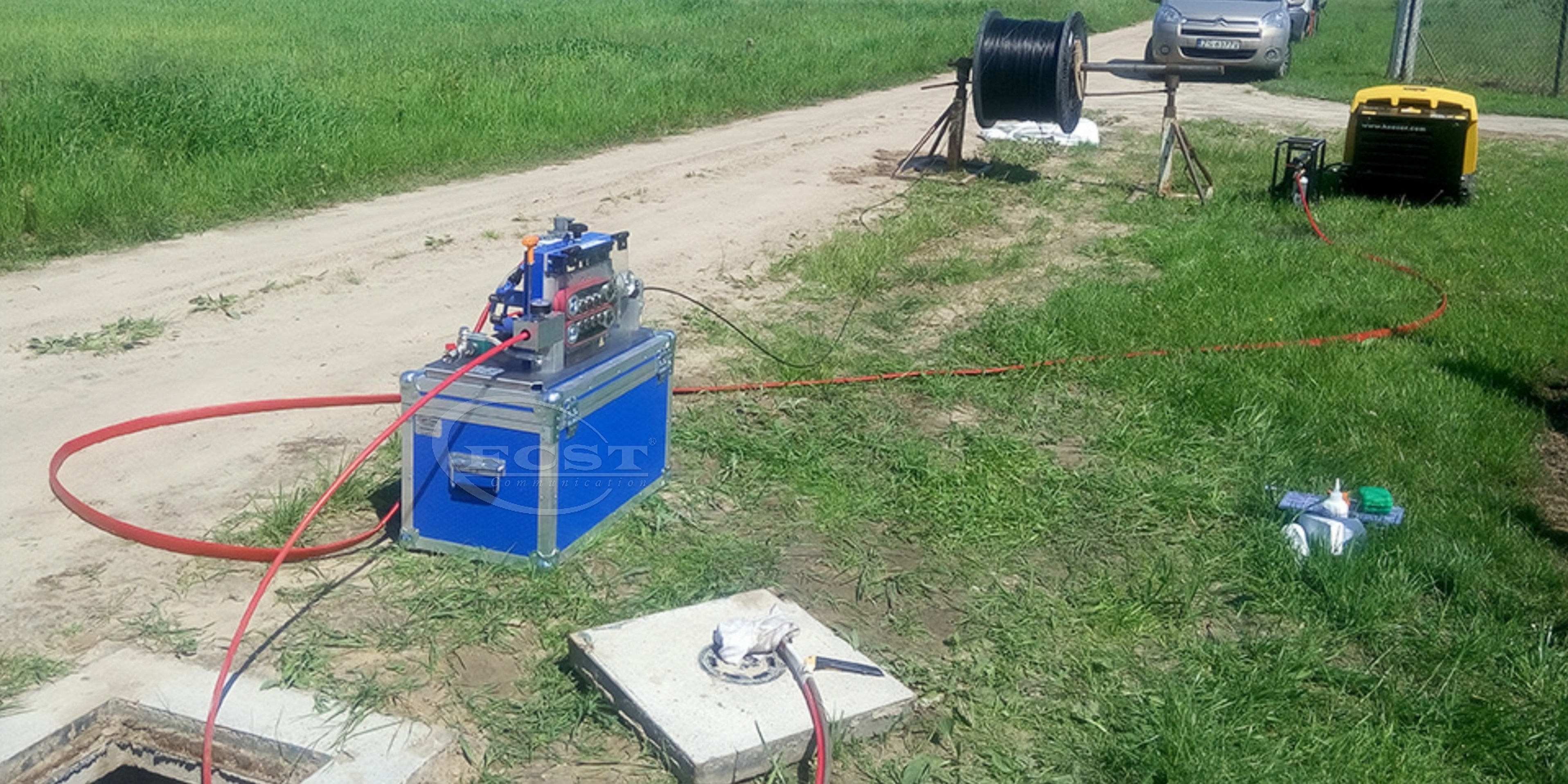

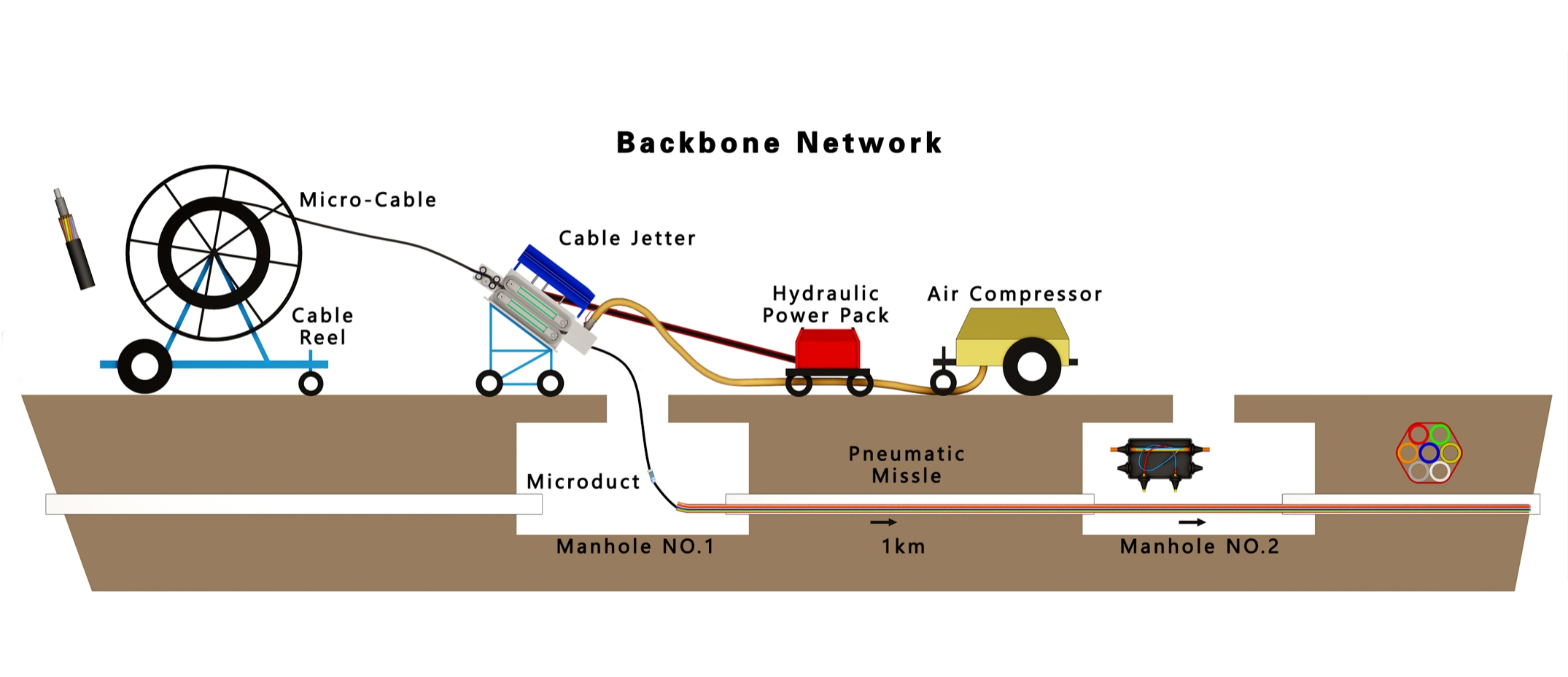

Os dois principais equipamentos para instalação de cabos de fibra óptica soprados por jateamento de cabos são a máquina sopradora de cabos e o compressor de ar. O compressor de ar gera ar comprimido e o envia para a cavidade selada do soprador A extremidade de saída do de fibra através da mangueira de ar. tubo de silicone é conectada à cavidade selada da máquina de jateamento de cabos. O arrastador utilizado para puxar o cabo óptico é colocado no tubo junto com o cabo óptico soprado. A borracha ao redor do arrastador é selada com a parede interna do tubo, e o recipiente selado formado é conectado à cavidade selada da máquina sopradora de cabos. Portanto, a pressão gerada pelo ar comprimido empurra o arrastador para puxar o cabo óptico para frente no tubo. O compressor de ar fornece ar continuamente para garantir que a força exercida no arrastador seja basicamente constante, garantindo assim que a força exercida no microcabo de sopro de ar seja basicamente constante. Ao mesmo tempo, o ar comprimido flui para frente. Por um lado, exerce força sobre o cabo óptico para empurrá-lo para frente. Por outro lado, o cabo óptico fica suspenso no tubo, o que reduz o atrito entre o cabo e a parede interna do subtubo durante o assentamento e maximiza a proteção do cabo óptico. cabo de fibra óptica. O gás de alta pressão gerado pelo compressor de ar é rapidamente enviado para a máquina sopradora de fibra através da mangueira de conexão, acionando o motor pneumático do soprador de cabo, acionando a rotação das correias transportadoras superior e inferior, e o cabo óptico é colocado entre as correias transportadoras superiores e inferiores, empurrando assim o cabo óptico para frente.

Pontos Técnicos Sobre Explosão de Cabos de Fibra

1. O equipamento de sopro de fibra deverá ser de modelo adequado às características do projeto. A pressão do ar na saída do compressor deve ser mantida em 0,6 ~ 1,5 MPa, o fluxo de ar deve ser superior a 10m³/min e a máquina sopradora de cabos deve ser acionada hidraulicamente (ou acionada por fluxo de ar). A força de propulsão do dispositivo deve atender aos requisitos.

2. Antes de soprar o cabo de fibra soprado, a tubulação deve ser testada quanto à retenção e continuidade do ar, e o cabo deve ser soprado somente após confirmar que a tubulação não está danificada, vazando, torcida e livre de sujeira e outros detritos.

3. Lubrificante para soprar o cabo deve ser adicionado ao tubo antes de soprar o cabo. A quantidade adicionada é determinada com base na suavidade da parede interna do furo do tubo, na complexidade do caminho da tubulação, no comprimento do sopro do cabo, no tipo de lubrificante, etc.

4. Quando o caminho da tubulação tem um grande gradiente, o método de assentamento da cabeça de sopro do cabo do pistão deve ser usado para aumentar a força de tração da seção frontal do cabo óptico.

5. Quando o conduíte é relativamente plano, mas há grandes curvas em certas seções da tubulação, o método de assentamento da cabeça de sopro cbale sem pistão deve ser usado.

6. O cabo óptico deve ser limpo continuamente durante o processo de sopro para evitar que lama e água entrem no tubo junto com o cabo óptico e aumentem a força de atrito.

7. A velocidade de sopro do cabo óptico deve ser controlada entre 60 e 90m/min, e não deve exceder 100m/min, caso contrário, o pessoal da construção não será fácil de operar e é fácil causar entorse do cabo óptico.

8. Durante o projeto de jateamento do cabo , se o tubo não soprar ou a velocidade for extremamente lenta (abaixo de 10 m/min), o local da falha deve ser encontrado primeiro e tratado antes de soprar para evitar danos ao cabo óptico ou ao equipamento de sopro do cabo .

9. Ao soprar cabos, pessoal especial deve ser instalado na extremidade oposta da tubulação para proteger e manter a comunicação e evitar que a haste de teste, o soprador de ar e outros objetos sejam explodidos e feram pessoas. O pessoal de proteção também deve fazer um bom trabalho na preparação dos cabos ópticos após eles serem queimados.

10. A segurança deve ser garantida quando o cabo óptico for soprado ou colocado na bobina reservada '8'. O raio de curvatura não deve ser inferior aos requisitos especificados.
