Os pontos de uso e soluções de falhas comuns do cutelo de fibra óptica

O ambiente operacional do Cutelo de Fibra Óptica é relativamente severo, portanto a operação e manutenção adequadas são de grande importância para garantir a vida útil do Cutelo e a qualidade do corte da fibra. O Cutelo de Fibra Óptica produzido pela FCST é um Cutelo de Fibra Óptica compacto e fácil de operar, que pode ser usado para cortar fibras ópticas SM, MM, DS, NZDS e é amplamente utilizado na construção de comunicação de fibra óptica.

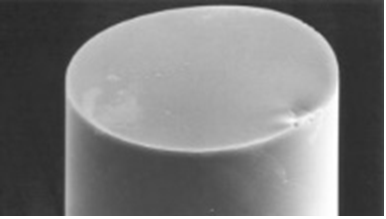

Figura 1. Boa face final de fibra

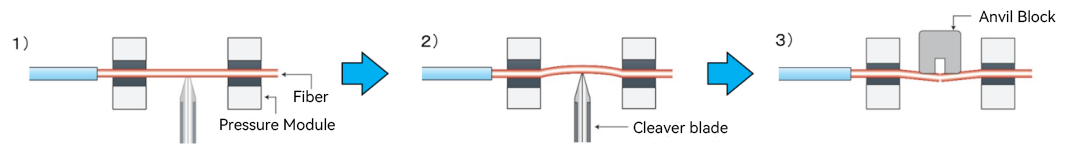

O Princípio da Fibra C saindo​ ​​

1) Os Módulos de Pressão superior e inferior do Cutelo de Fibra Óptica seguram a fibra.

2) Use uma lâmina Cleaver para fazer uma incisão na fibra.

3) A fibra é finalmente cortada pressionando a fibra através do Anvil Block.

Figura 2. O Princípio da Clivagem de Fibra-1

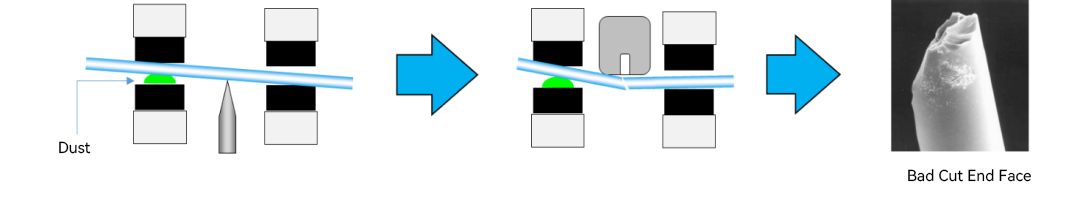

Se houver sujeira no Cutelo de Fibra Óptica , o Módulo de Pressão não conseguirá segurar a fibra adequadamente. Se a fibra óptica for clivada nesse estado, uma boa face final clivada não poderá ser obtida.

Figura 3. O Princípio da Clivagem de Fibra-2

Portanto, para obter uma boa face final clivada ao usar o Fiber Optic Cleaver para clivar fibras ópticas, a manutenção do Módulo de Pressão, do Bloco da Bigorna e da lâmina do Cleaver é muito importante.

Decapagem e corte de fibras ópticas​ ​​ ​​

A seguir está uma descrição detalhada do processo de decapagem e corte de fibras ópticas nuas em combinação com imagens e texto:

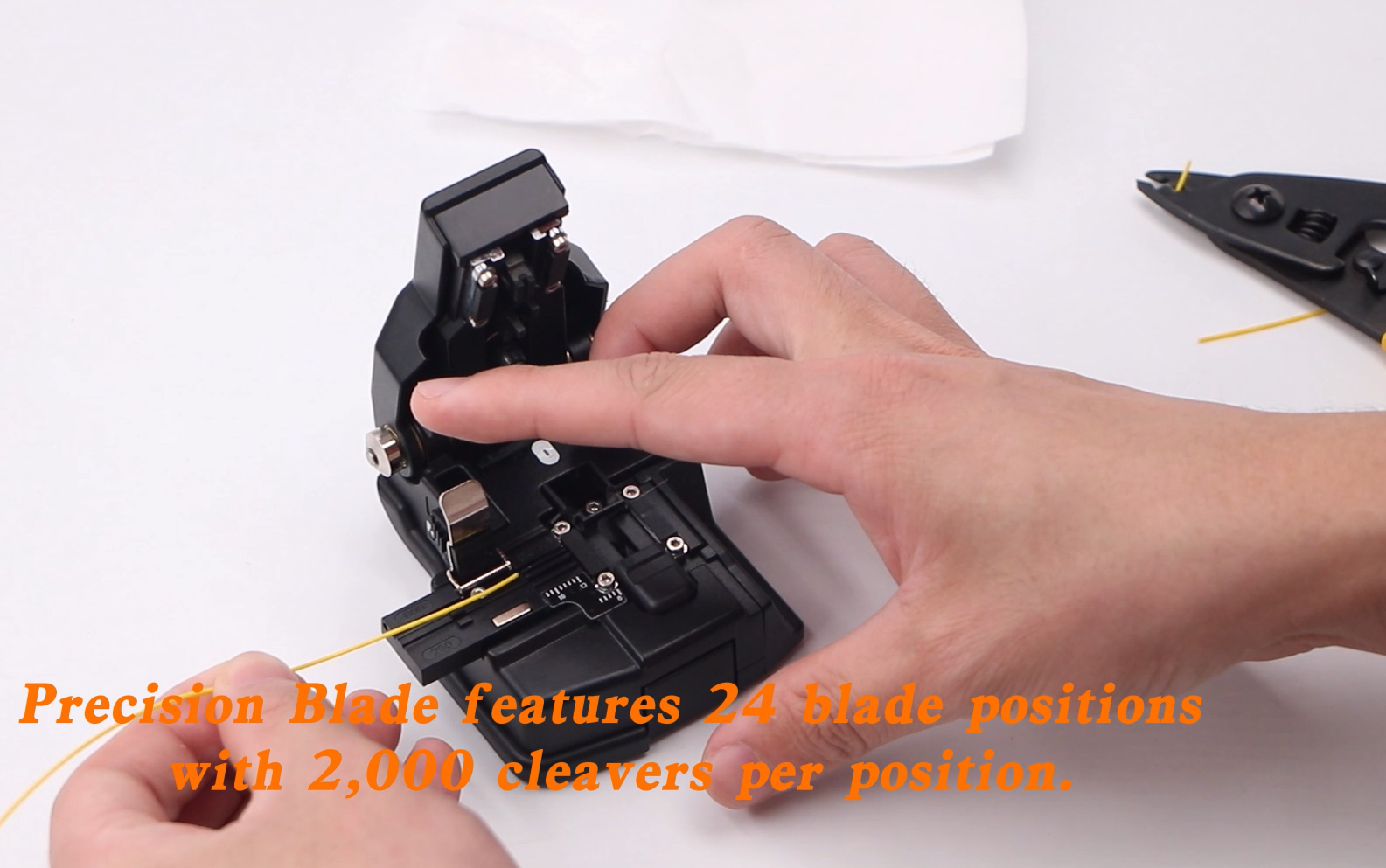

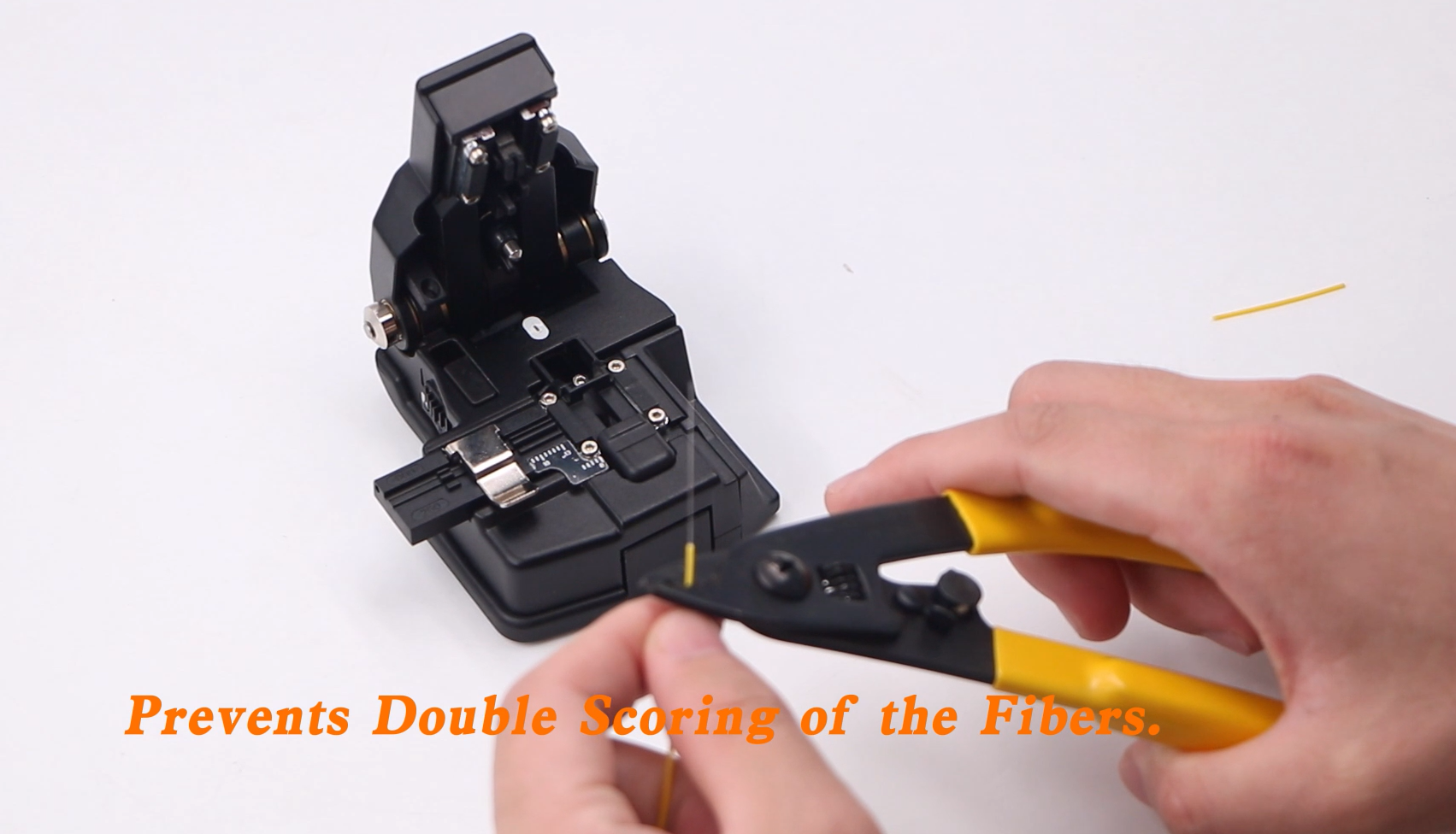

1) Abra a alavanca de pressão e a pequena placa de pressão e empurre o controle deslizante com a lâmina para o lado à sua frente.

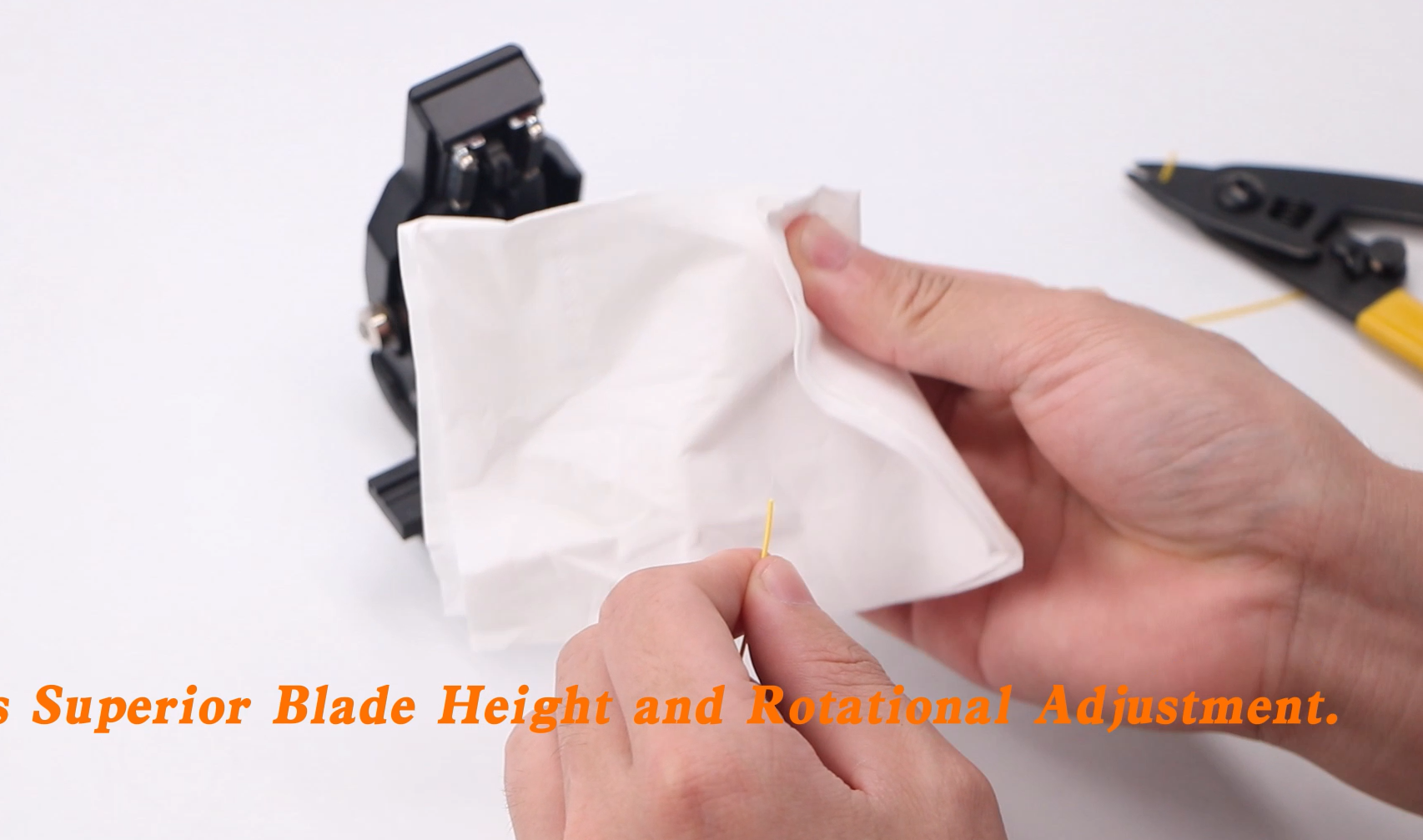

2) Retire a camada de revestimento de fibra com cerca de 30 mm de comprimento e limpe a fibra nua com uma bola de algodão embebida em álcool anidro.

3) Alinhe a borda do revestimento de fibra com a escala apropriada na régua da faca de corte (10 ~ 20 mm),

4) Coloque a fibra na ranhura guia da fibra com a mão esquerda e peça que a fibra nua seja colocada diretamente na almofada de borracha.

5) Feche a pequena placa de pressão e a haste de pressão, empurre o controle deslizante com a lâmina, para que a lâmina corte a superfície inferior da fibra, e deslize livremente para o outro lado, corte a fibra, preste atenção para não usar muita força.

6) Segure a faca de corte com a mão esquerda e abra a haste de pressão com a mão direita.

7) Aperte a fibra com a mão esquerda, abra a pequena placa de pressão com a mão direita e remova cuidadosamente a fibra com a extremidade cortada.

Nota: A face final da fibra limpa não deve tocar em outros objetos.

Figura .4 Processo de corte de fibra

Julgamento de qualidade de corte de fibra óptica​

A qualidade do corte da fibra tem uma influência importante na perda de emenda da fibra . O ângulo de corte da face final do Cutelo de Fibra Óptica não deve ser superior a 0,5°, e a face final de corte da fibra deve ser plana, sem rebarbas e sem defeitos no núcleo.

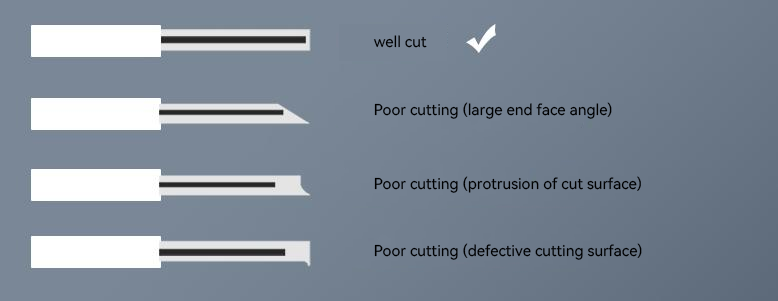

Figura 5. Qualidade de corte da face final da fibra-1

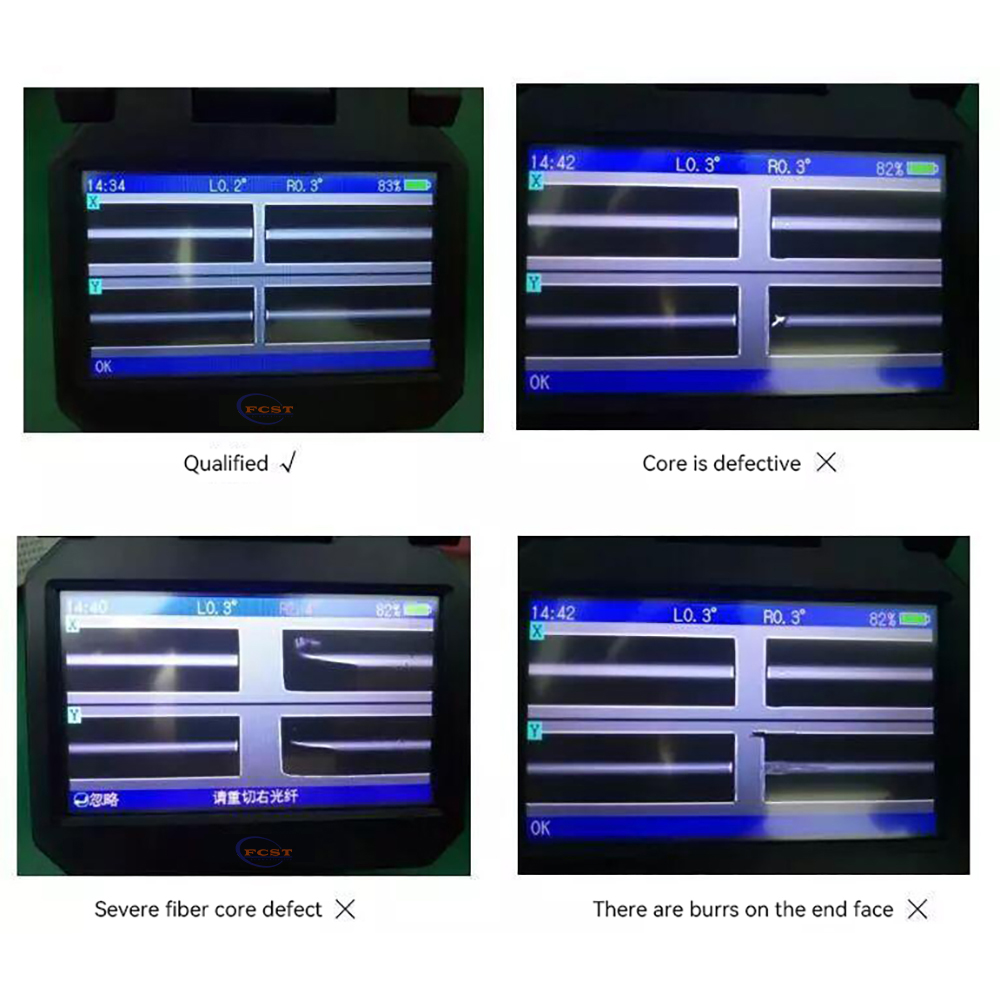

Figura 6. Qualidade de corte da face final da fibra-2

Ajuste e substituição da lâmina ​​

Durante o processo de corte da fibra, se a qualidade do corte da fibra se deteriorar e a fibra for cortada continuamente, a altura ou posição da lâmina precisará ser ajustada a tempo. Se a lâmina estiver muito desgastada, substitua a lâmina.

um. Ajuste de altura da lâmina:

1) Remova a caixa coletora de fibras

2) Solte os 2 parafusos de fixação da lâmina

3) Afrouxe o parafuso de fixação da altura da lâmina

4) Ajuste o parafuso de ajuste de altura (aumente no sentido horário, 1 escala é de cerca de 10 μm)

5) Aperte o parafuso de fixação da altura da lâmina

6) Aperte os 2 parafusos de fixação da lâmina, tome cuidado para não apertar demais os parafusos de fixação da lâmina

b. Ajuste do ângulo da lâmina:

1) Remova a caixa coletora de fibras

2) Afrouxe o parafuso de travamento

3) Gire a lâmina para a próxima posição numérica

4) Aperte o parafuso de travamento, tomando cuidado para não apertar demais o parafuso de travamento

5) Instale a caixa coletora de fibra

c. Substitua a lâmina:

1) Remova a caixa coletora de fibras

2) Afrouxe o parafuso de travamento e retire o parafuso de travamento e a gaxeta

3) Prenda cuidadosamente ambos os lados da lâmina com uma pinça, levante suavemente e remova a lâmina

4) Substitua por uma nova lâmina (escolha 41 lâminas especiais)

5) Insira a junta, aperte o parafuso de travamento, tome cuidado para não apertar demais o parafuso de travamento

6) Instale a caixa coletora de fibra

Limpeza e manutenção

Como o Cutelo de Fibra Óptica é um instrumento de precisão e seu ambiente de uso é relativamente hostil, a limpeza e manutenção adequadas são particularmente importantes. Quando se verifica que a qualidade de corte do cutelo é ruim ou a fibra não é fácil de cortar, grande parte do motivo é que poeira ou detritos caíram na lâmina do cutelo, nas placas superiores e inferiores, nas ranhuras guia, etc., portanto, limpeza e manutenção frequentes são necessárias. As etapas específicas são as seguintes:

1) Use um cotonete embebido em álcool anidro (outros solventes orgânicos não podem ser usados) e limpe as placas superior e inferior em uma direção.

2) Molhe um cotonete em álcool anidro e gire a lâmina em uma direção.

3) Use um cotonete embebido em álcool anidro para limpar e limpar a ranhura guia.

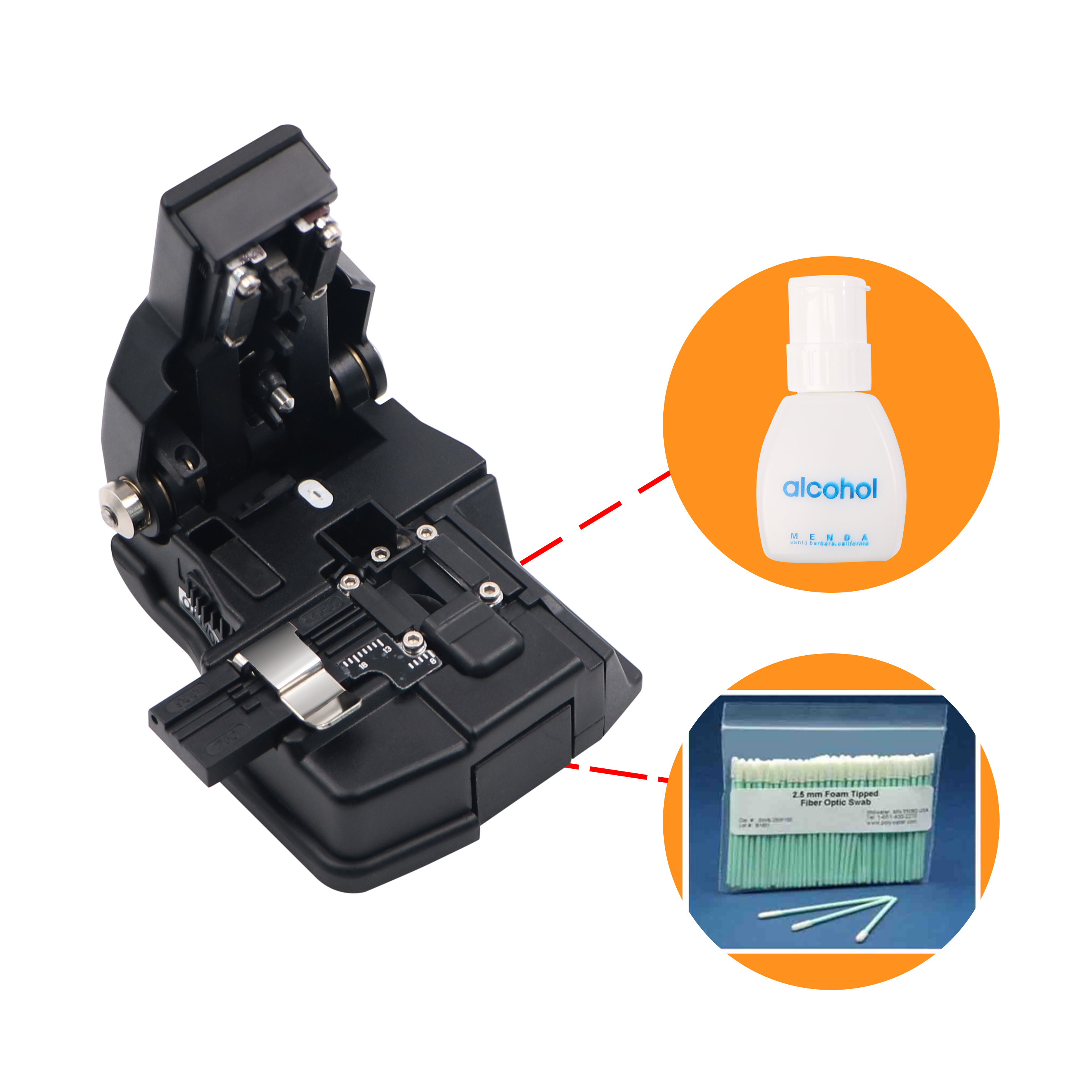

Figura 7. ferramentas de limpeza

Falhas e soluções comuns​ ​​

1). A fibra óptica não está colocada no slot correto (selecione a posição adequada para o seu cabo de fibra óptica entre os 3 slots)

2). A posição da lâmina está muito alta (ajuste a altura da lâmina)

3). Há lixo deixado na braçadeira de fixação da fibra óptica (limpe a braçadeira com algodão embebido em álcool)

4). Existem objetos estranhos, como poeira na lâmina (use algodão com álcool para limpar a lâmina)

5). Existem objetos estranhos, como poeira, na fibra óptica (remova o revestimento da fibra óptica novamente e limpe a fibra óptica nua com algodão com álcool)

Precauções

1) Preste atenção para proteger a lâmina durante o uso e limpeza e não toque na lâmina com objetos duros.

2) A lâmina é afiada, não toque nela com as mãos.

3) Manuseie com cuidado e preste atenção à proteção.
