O que é o teste ao vivo do OTDR？

Ao testar com comprimento de onda de 1310nm, 1490nm e 1550nm do OTDR comum , é necessário exigir que não haja sinal luminoso de comunicação na linha medida. O teste ao vivo forçado queimará o detector interno do OTDR. O teste ao vivo ocorre durante o teste, você pode interromper o sinal de luz na linha e o OTDR ainda pode concluir o teste.

Por que os testes OTDR comuns não podem ser realizados ao vivo?

Nas linhas de comunicação de OLT e ONT, o sinal de uplink é 1310nm, e o sinal de downlink é 1490nm ou 1550nm, que é como as três faixas do sinal de luz ocupadas 1310/1490/1550nm. Ao testar a linha com OTDR comum, ela emitirá sinal de luz de 1310nm/1490nm/1550nm. Esta é exatamente a mesma faixa do sinal luminoso, o que inevitavelmente causará conflitos, conforme mostra a figura abaixo:

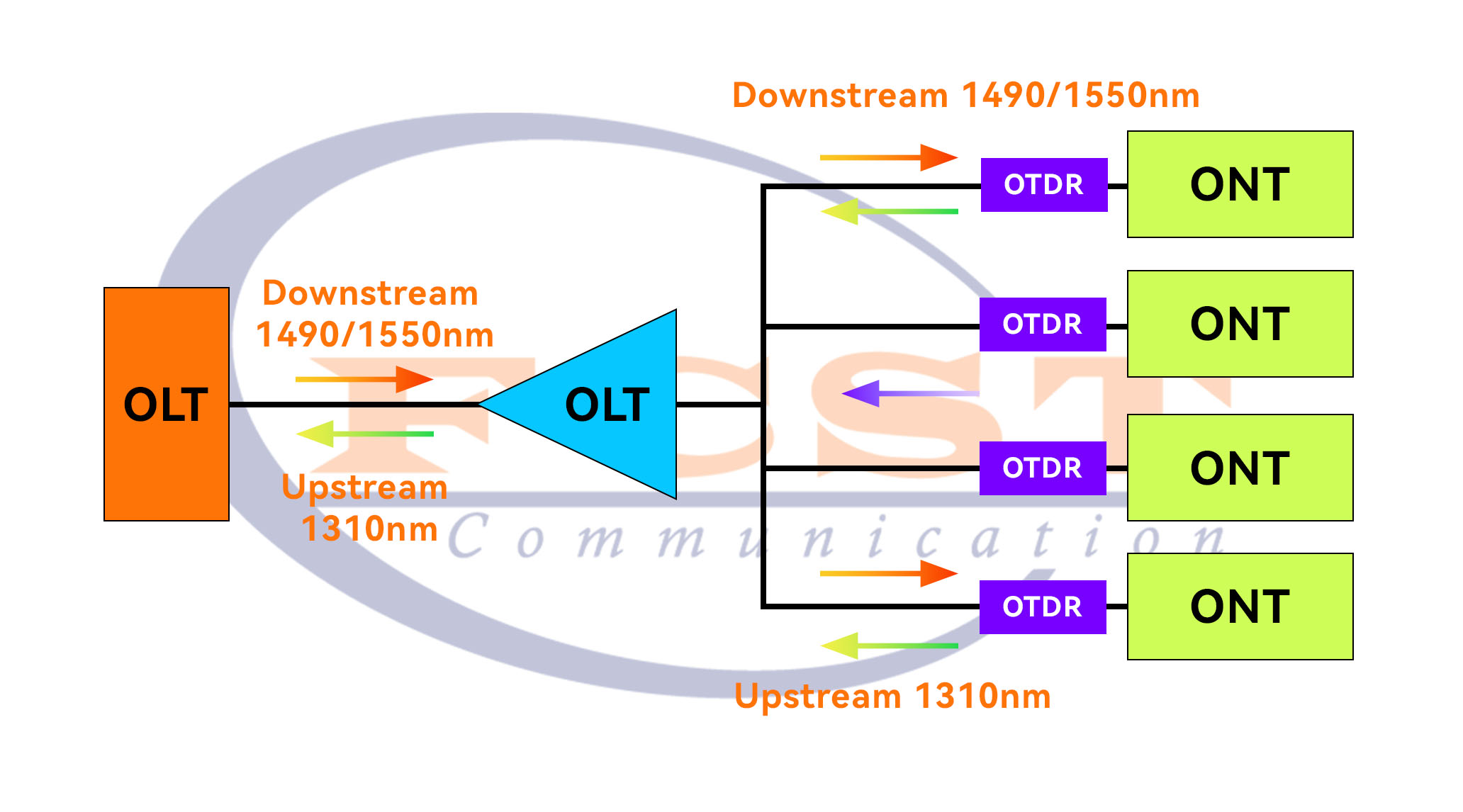

FIG1-Diagrama esquemático de teste

Quais são os tipos de testes ao vivo?

Existem dois tipos de testes ao vivo:

1) Teste ao vivo de 1310 nm e 1550 nm: Este tipo de filtro integrado de teste ao vivo filtrará um determinado sinal de interferência. No entanto, este tipo de teste ao vivo tem certas restrições nos sinais de luz e na potência da linha.

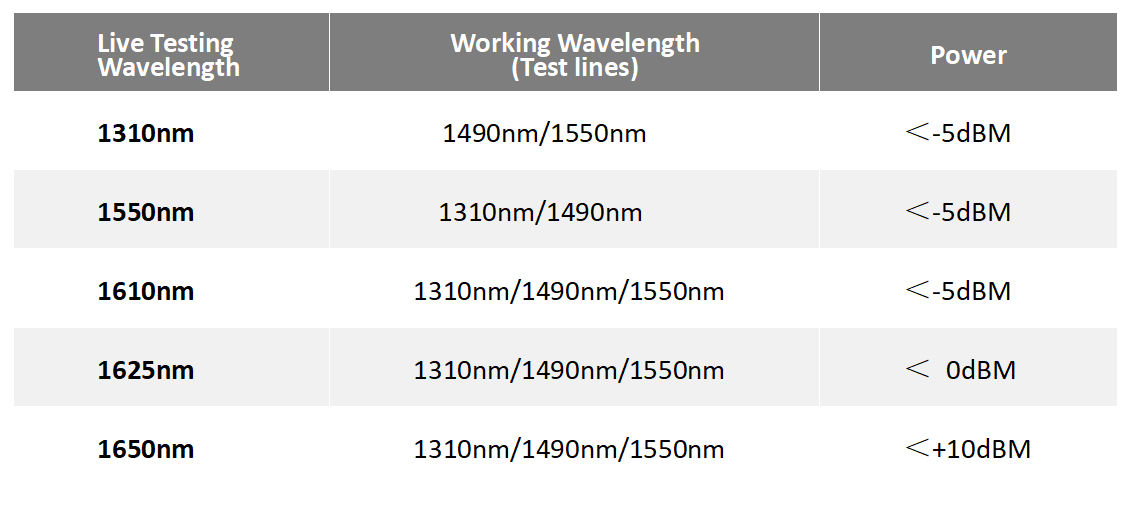

2) Teste ao vivo de 1610nm, 1625nm, 1650nm: Este tipo de teste ao vivo no sinal de luz na linha. Basicamente não há restrições, mas a potência do sinal luminoso também é limitada. Específico conforme mostrado na tabela abaixo:

Qual é a diferença entre o OTDR de teste ao vivo e a versão comum do OTDR?

Diferença: O OTDR comum do mercado não pode ser medido no sinal óptico da fibra quando medido. A versão de teste de luz possui um filtro integrado para filtrar outros sinais luminosos na fibra. Você pode testá-lo diretamente no gato leve do usuário. Você não precisa correr até a caixa terminal de fibra óptica para retirar a fibra, o que facilita muito a investigação de falhas como perda de tempo.

Idem: No caso de fibra óptica sem sinais luminosos, utilize exatamente a mesma.

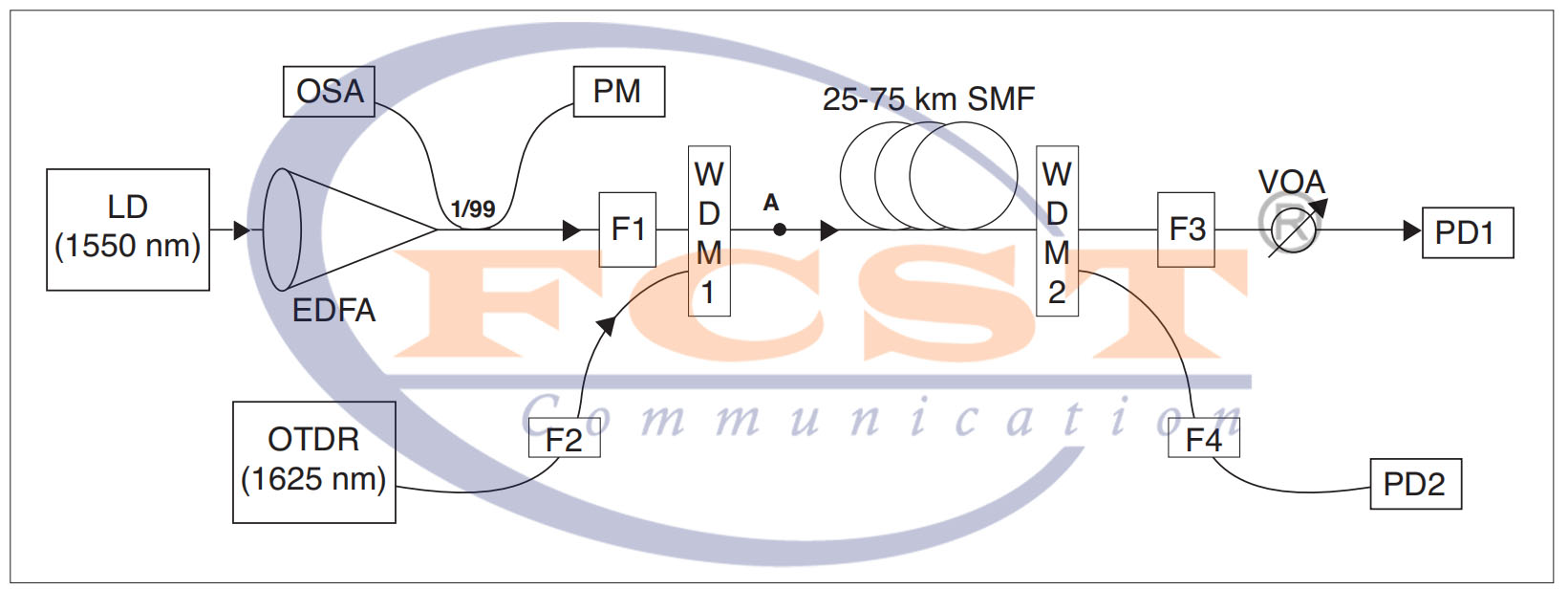

Diagrama esquemático do teste FIG2

Por que ainda não é testado às vezes?
Existem duas razões principais para isso:
1) Isto tem uma certa relação com o comprimento de onda do laser utilizado. Os sinais luminosos e os sinais luminosos de teste não são fontes de luz pontuais em sentido estrito. Eles são tipos de laser FP. Todos eles têm certa largura espectral. Por exemplo, 1550 nm com OTDR de teste de luz, na verdade deve ser 1550 nm ± 20 nm. É 1530 nm ~ 1570 nm; Da mesma forma, se o sinal de luz na linha for 1490nm ± 20nm, sua faixa de comprimento de onda pode ser 1470nm ~ 1510nm, a largura do espectro de -20dB é 55nm. O efeito de deriva quente do comprimento de onda do laser (conforme a temperatura aumenta, o comprimento de onda do laser vibra), que se sobrepõe ao sinal de luz de teste do OTDR, então o OTDR ainda não pode testar.
2) Está relacionado à potência do sinal luminoso na linha. Qualquer teste ao vivo tem certas restrições. Quando a potência na linha excede um determinado valor, o Teste ao Vivo será afetado e não poderá concluir o TESTE AO VIVO.

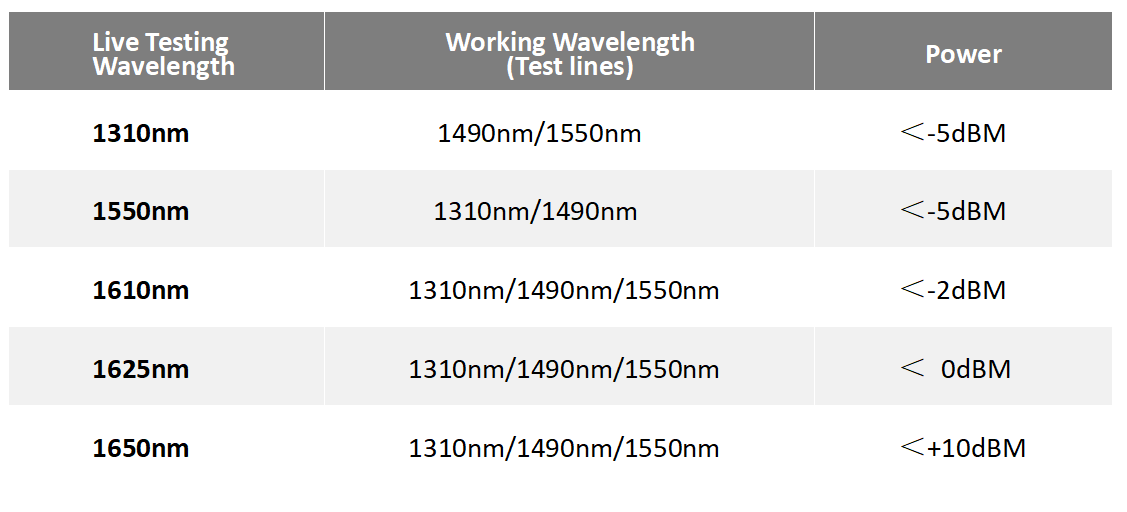

A tabela específica abaixo:

Sugestão: Se o modelo Live Testing for selecionado, quando houver um sinal luminoso na linha de prompt do instrumento, você pode primeiro usar a função do medidor de potência óptica para testar a potência do sinal na linha inferior.
