Microcabos para taxa de preenchimento de instalação de duto, densidade de embalagem de duto

Normalmente, os cabos de microdutos são lançados em um microduto de tamanho apropriado. Para garantir que a operação de jateamento possa ser feita de forma eficiente, o microduto deve ser selecionado para ter algum espaço entre seu diâmetro interno (ID) e o cabo que contém. A taxa de enchimento recomendada foi determinada empiricamente a partir da experiência real de jateamento. Varia dependendo do comprimento do cabo, do número e da gravidade das curvas nos microdutos e da pressão do ar utilizada. Usando a seguinte fórmula para RELAÇÃO DE ENCHIMENTO, a taxa de enchimento não deve ser superior a 60 a 70%, embora os cabos tenham sido jateados com sucesso em taxas de enchimento mais altas usando pressões de ar mais altas.

RELAÇÃO DE PREENCHIMENTO = (d² / D² ) × 100

Onde:d = diâmetro externo do cabo e,

D = diâmetro interno do microduto

Esta taxa de enchimento deve garantir movimento de ar suficiente e força de jato que possa ser desenvolvida para permitir que o cabo seja colocado em seu microduto . Com taxas de enchimento muito baixas, a operação de colocação é menos eficaz do que com taxas de enchimento maiores. A mesma fórmula pode ser usada para microdutos sendo injetados em dutos internos ou subdutos.

Com base na fórmula da taxa de preenchimento acima, uma taxa de preenchimento de aproximadamente 60 a 70% e dados empíricos de experiências de campo anteriores, as informações da Tabela 3 foram reunidas para mostrar o número de microdutos de tamanhos diferentes que podem ser instalados em campo em dutos internos de tamanho padrão.

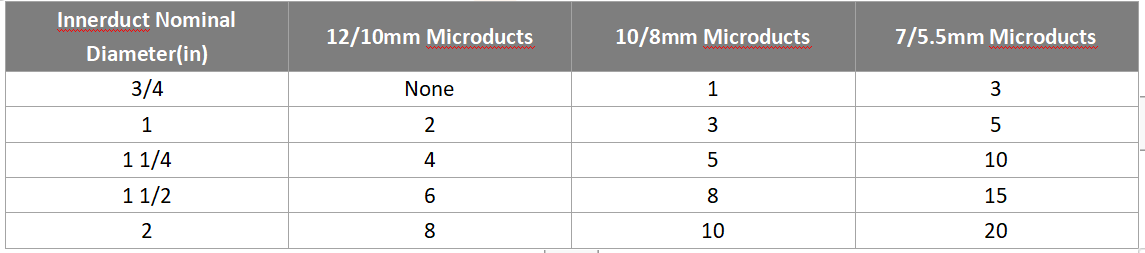

Tabela 3 - Microdutos que podem ser instalados em campo no Innerduct

Usando uma taxa de preenchimento máxima de 60 a 70%, cada microduto é dimensionado para aceitar cabos de até um diâmetro máximo, exclusivo para o DI do microduto no qual ele é colocado. A Tabela 4 relaciona esse diâmetro máximo exclusivo para cada microduto à linha de fibras dos cabos Micro DUCT-LITE da Sterlite abrangidos por esse tamanho de microduto.

Quando os cabos são instalados em conduítes ou condutos internos, o diâmetro máximo do cabo tentado/recomendado normalmente não excederá 50 a 60% do diâmetro interno do conduíte ou conduto interno.
