Melhores práticas para testes PON de próxima geração

A banda larga Gigabit está a tornar-se essencial e os serviços comerciais e pequenas estações base 5G trouxeram algumas oportunidades. Neste caso, as operadoras começaram a considerar a adoção do dispositivo PON da próxima geração para atualizar a sua infraestrutura de fibra óptica existente. Este artigo explorará quais operadoras precisam entender quais conhecimentos para garantir que sua infraestrutura possa suportar essa migração.

Entre as redes FTTH existentes, normalmente existe uma linha de alimentação de fibra (chamada F1) da extremidade (CO). Este link às vezes tem 30 quilômetros de extensão. A fibra óptica fornece um sinal para o dispositivo óptico, e este geralmente fornece um sinal para 32 fibras ópticas, e cada fibra óptica está conectada a uma família de usuários diferente. Essas fibras ópticas são chamadas de fibra F2.

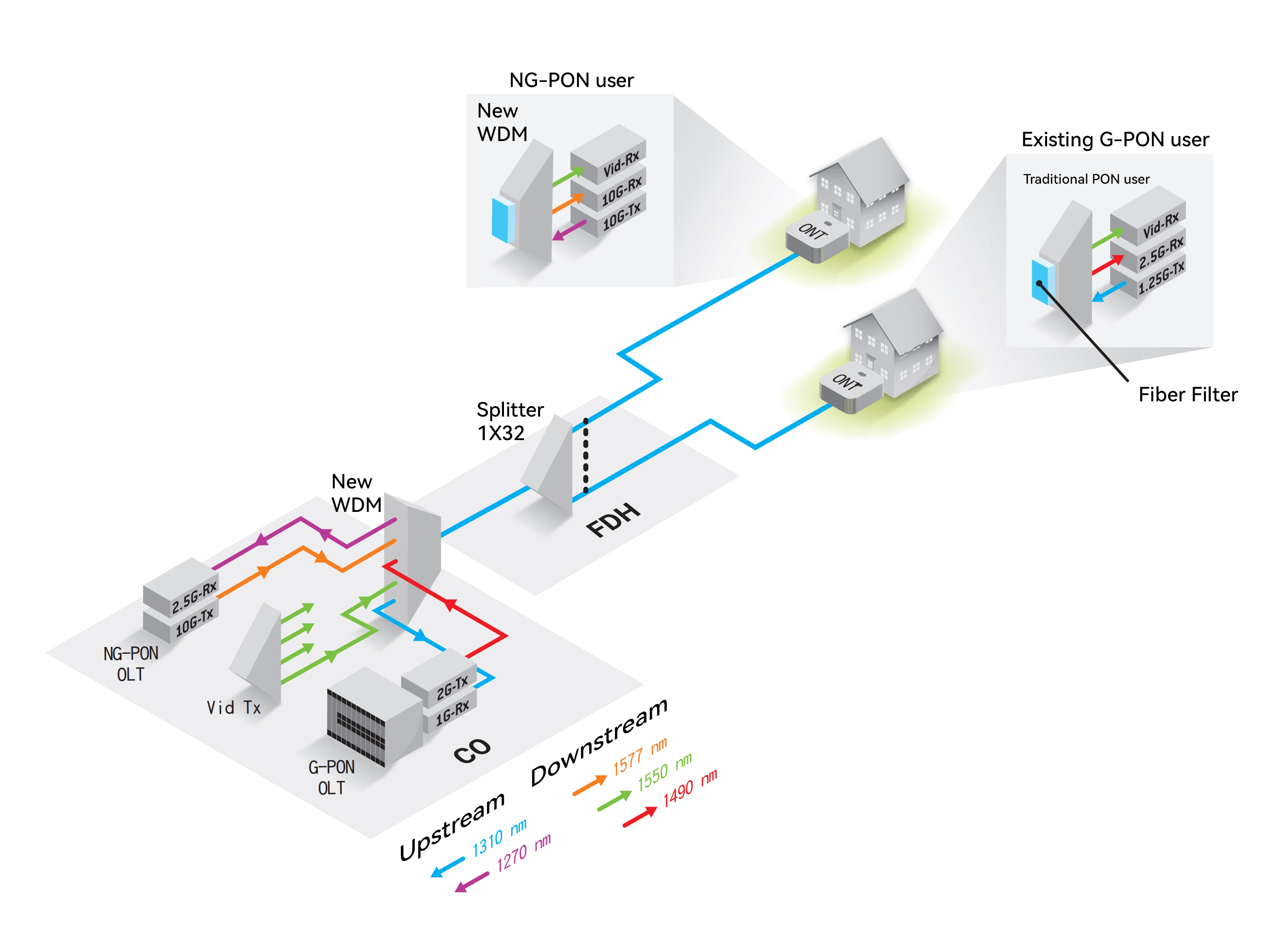

Figura 1: Tecnologia de rede PON típica

Quer se trate da próxima geração de redes PON, tradicionais ou FTTH de baixa velocidade, o primeiro tipo de grande problema de fibra óptica encontrado no local inclui conectores sujos ou danificados. Conectores poluentes podem causar perda ou reflexão, portanto a qualidade do conector é crucial. O segundo tipo de problemas principais inclui os problemas físicos existentes na própria fibra, como o estresse na fibra (como as tiras de fibra e o tubo de fibra).

Dobrar e torcer, etc.). Para facilitar as discussões, prestamos atenção principalmente aos desafios e soluções enfrentados pela PON e pela próxima geração da PON.

Introdução ao medidor de energia PON​

Existem dois recursos da casa do usuário (Terminal de Rede Óptica, ONT), o que torna mais complicado medir e verificar:

1. Na fase de instalação, o ONT geralmente está no modo Keep-Alive e envia um sinal curto e repentino, o que significa que a transmissão da direção Upstream não é contínua. Portanto, o medidor de potência padrão não pode medir a potência do sinal do ONT.

2. ONT será transmitido Upstream somente ao receber sinais de CO (terminal de linha óptica, OLT). Para medir a potência do sinal nas duas direções, o ONT deve receber potência suficiente e enviá-la corretamente. Os medidores de potência convencionais (sem passagem) não podem medir a potência do sinal do ONT porque ele não recebe mais sinais downstream do OLT, portanto não enviará sinais.

Por estas razões, no início do século 21, a indústria de teste e medição desenvolveu um medidor de potência específico para PON, que pode medir o sinal de emergência (isto é, ajuste fino, que pode detectar o modo específico de transmissão do sinal de emergência da tecnologia PON existente). Portanto, haverá duas conexões no dispositivo. Insira o tempo de energia PON na rede, a maioria dos sinais continuará a passar, para que a rede ainda possa estar operando, mas alguns sinais serão filtrados para medição de potência. Como a transmissão é bidirecional (de C para a transmissão em modo contínuo do usuário e a transmissão de emergências dos usuários para CO), tal medidor de energia PON pode medir a configuração correta da luz interna e da filtragem enquanto é medido ao mesmo tempo. A potência do sinal das duas direções (ver Figura 2).

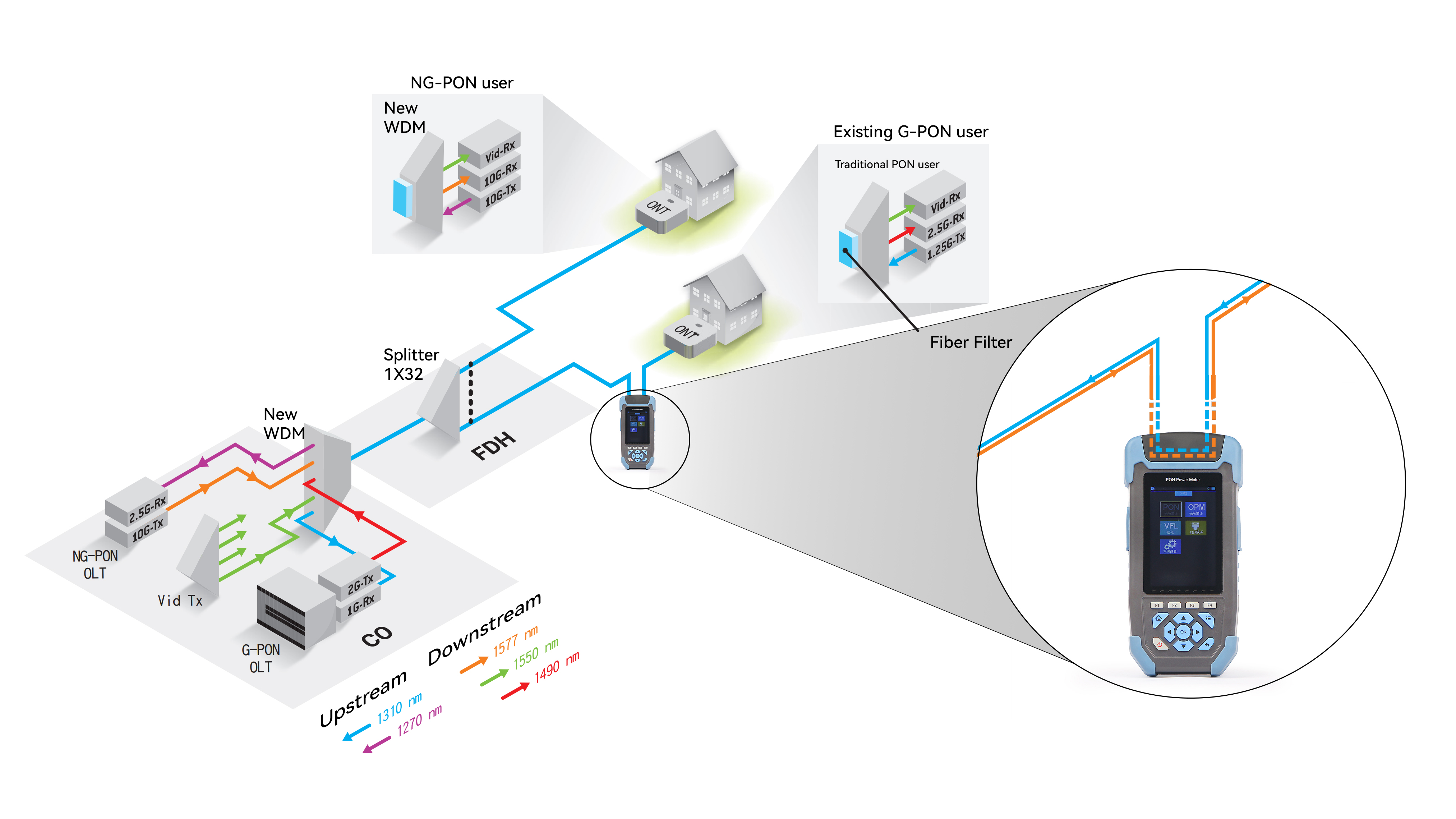

Figura 2: Medidor de potência PON

No GPON tradicional, isso é muito simples, pois há apenas um comprimento de onda (1310 nm) do usuário, um comprimento de onda (1490 nm) do OLT e, às vezes, dois (comprimento de onda aumentado de 1550 nm para RF). Portanto, a filtragem do comprimento de onda não é necessária na direção do uplink, e a direção do downlink raramente é necessária para separar os dois comprimentos de onda.

Há muitas vantagens na próxima geração de PON, como a largura de banda e o nível de luz, mas também pode se tornar mais complicado porque pode aumentar o comprimento de onda na direção ascendente e descendente (veja a Figura 3).

Tabela 1: Comparação de parâmetros PON tradicionais, atuais e de próxima geração

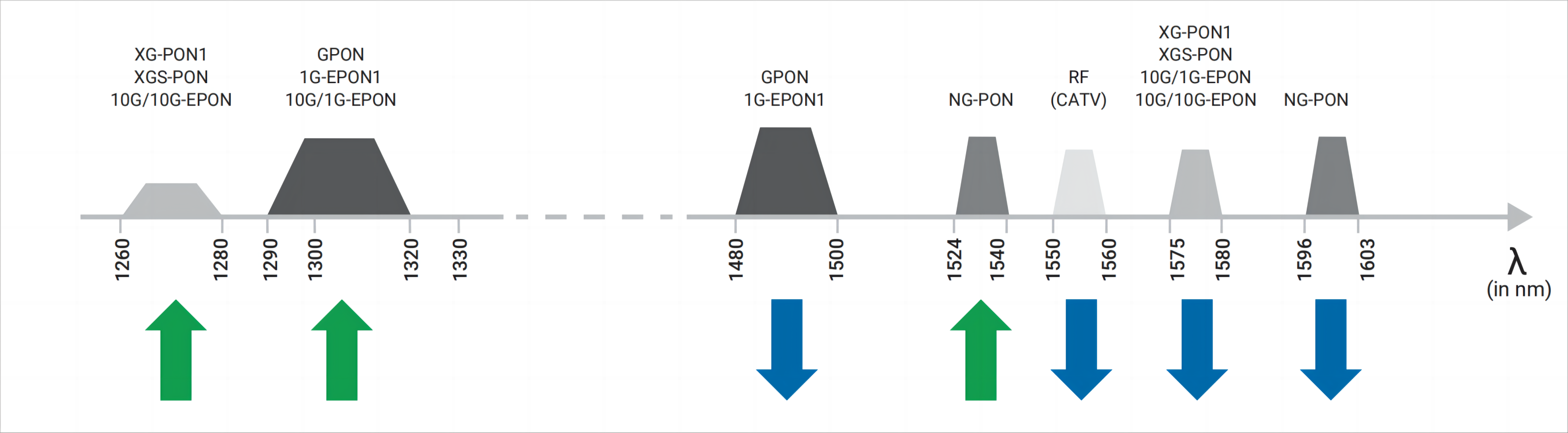

Figura 3: Tradição, detalhes da PON atual e da próxima geração

A função de filtragem de comprimento de onda fornecida pelo Pon Power Meter padrão é muito limitada. Neste caso, se o comprimento de onda ou sinal do medidor de potência exceder

Em um deles, seja no sentido ascendente ou descendente, essa potência mede a soma de sua potência - o usuário não pode saber se um ou outro comprimento de onda funciona normalmente, portanto é impossível determinar se o serviço está normal. Cada tecnologia tem seu próprio conjunto de comprimentos de onda de uplink e downlink (veja a Figura 3). No entanto, como uma variedade de tecnologias podem coexistir ao mesmo tempo, uma ferramenta de teste que precisa distinguir todos esses comprimentos de onda e tecnologias agora requer ferramentas que possam detectar múltiplas emergências e fornecer funções completas.

Além disso, a tecnologia PON de próxima geração NG-PON2 possui sua banda específica, que utilizará largura de banda para enviar múltiplos sinais intimamente relacionados ao comprimento de onda (ver Figura 4). Isso é chamado de PON (WDM-PON) que é reutilizado em uma banda de transmissão muito estreita. Este processo pode aumentar muito o comprimento de onda da direção descendente. Da mesma forma, é necessário medir cada comprimento de onda com um custo mais razoável para as operadoras. Como a implantação do FTTH não requer um analisador de sinal luminoso (OSA) abrangente, pode ser mais fácil reduzir custos.

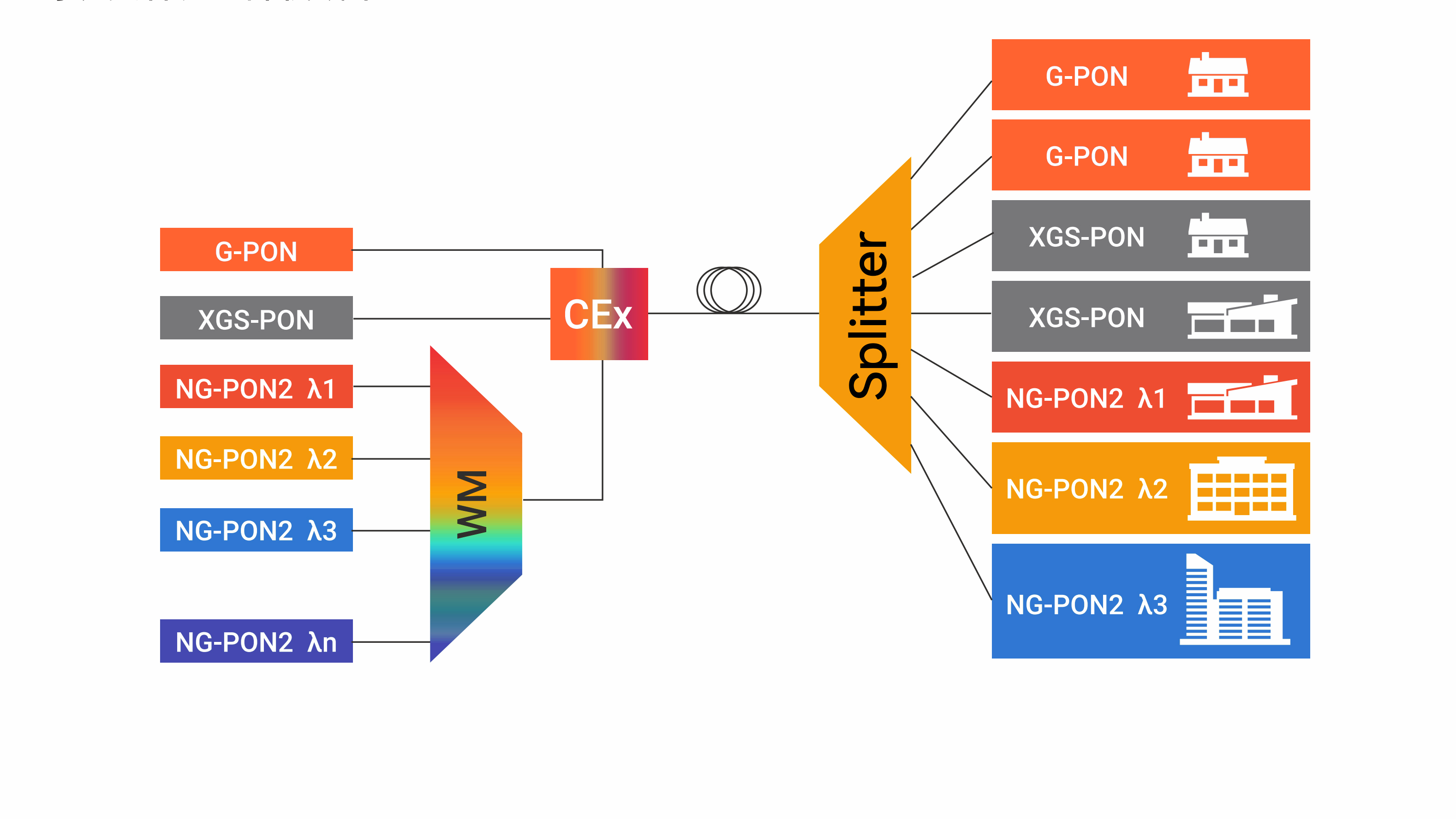

Figura 4: A tecnologia PON de próxima geração NG-PON2 usa largura de banda para enviar vários sinais intimamente relacionados ao comprimento de onda

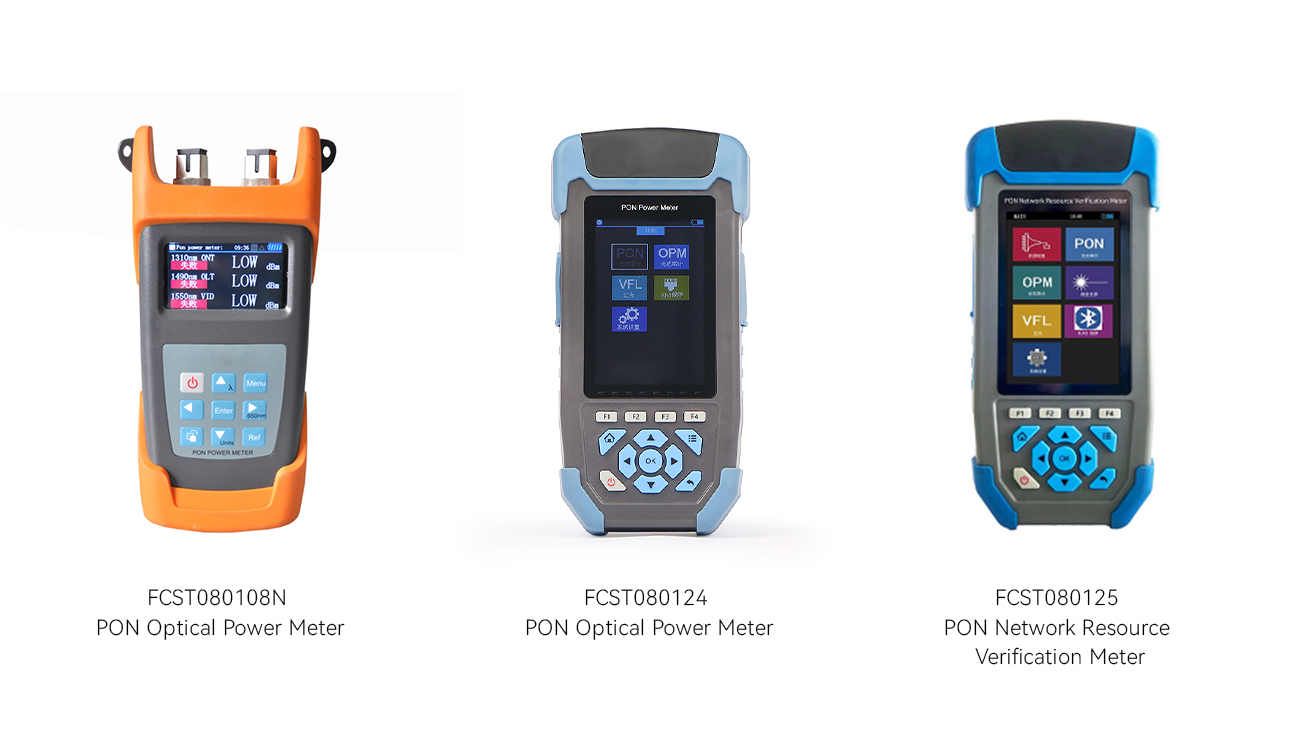

Em comparação com a tecnologia PON existente, a tecnologia PON da próxima geração é, sem dúvida, um progresso útil, porque fornece maior largura de banda e suporta mais clientes. Na fase de ativação, para garantir o teste correto, é necessário otimizar o medidor de potência Pon otimizado para a próxima geração, como FCST080108N PON Optical Power Meter, FCST080124 PON Optical Power Meter, FCST080125 Pon Network Resource Verification Me TER para evitar falhas acidentais e alto custo após Obdoic.
