Manual de instalação do fechamento de distribuição do tubo

T ube Distribution C losure (TDC) é um dispositivo usado em aplicações de telecomunicações e redes para gerenciar e distribuir cabos de fibra óptica . Ele foi projetado para abrigar e organizar múltiplos cabos de fibra óptica e fornecer uma conexão segura e confiável entre eles , que são amplamente utilizados em sistemas de microdutos. De acordo com o cenário de utilização, pode ser dividido em dois tipos: interno e externo. De acordo com o formato do produto, ele pode ser dividido em tipo Y, tipo I, tipo H, etc. Abaixo tomamos o fechamento de ramal de micro duto tipo Y interno como exemplo para demonstrar a instalação.

Etapas de instalação

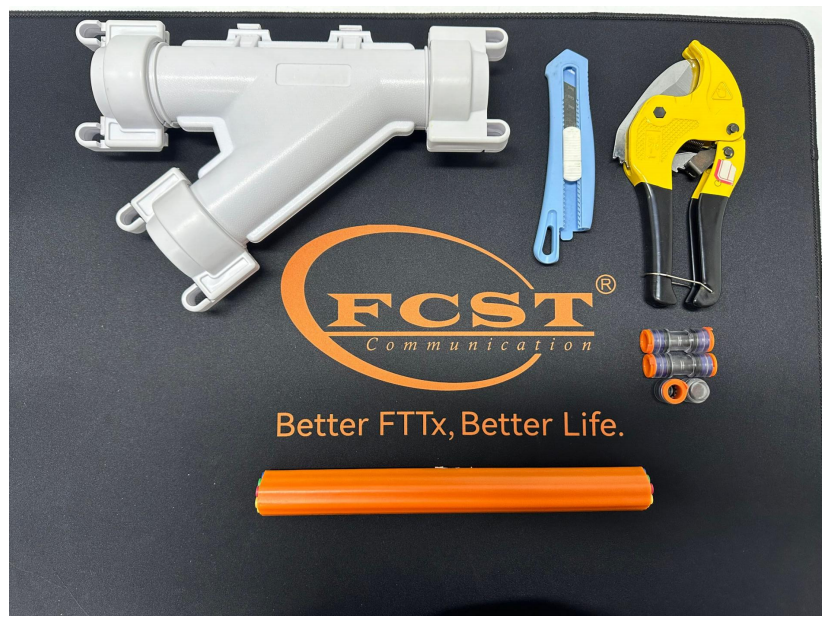

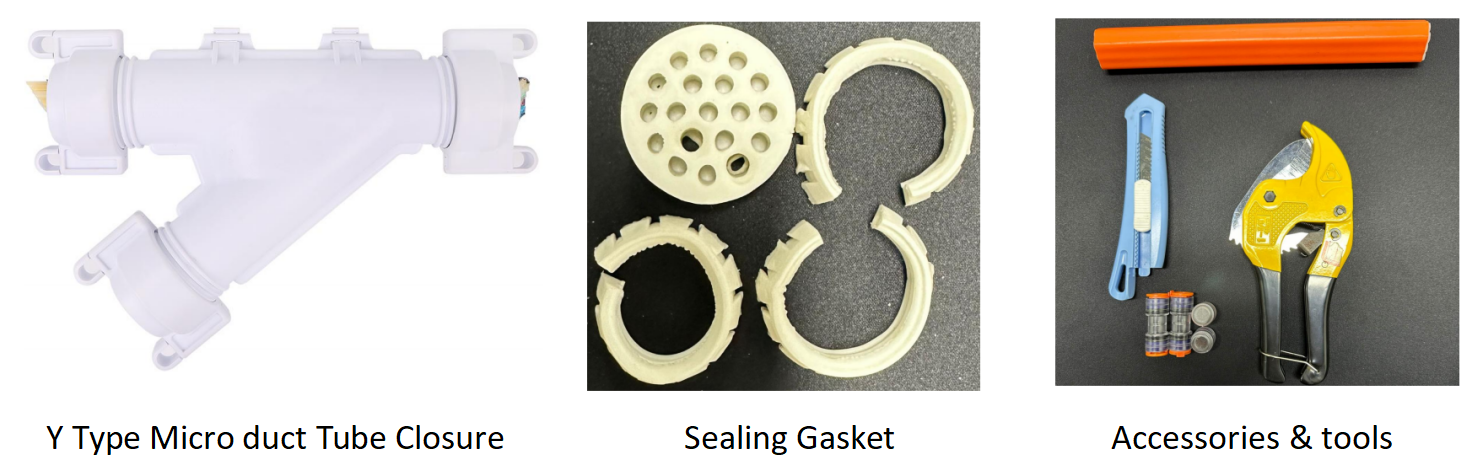

1.Antes começar a instalar o fecho de distribuição do tubo, de você precisa preparar o pacote do tubo HDPE , o acoplador reto do microduto , as tampas das extremidades do microduto , a catraca do duto e a faca utilitária .

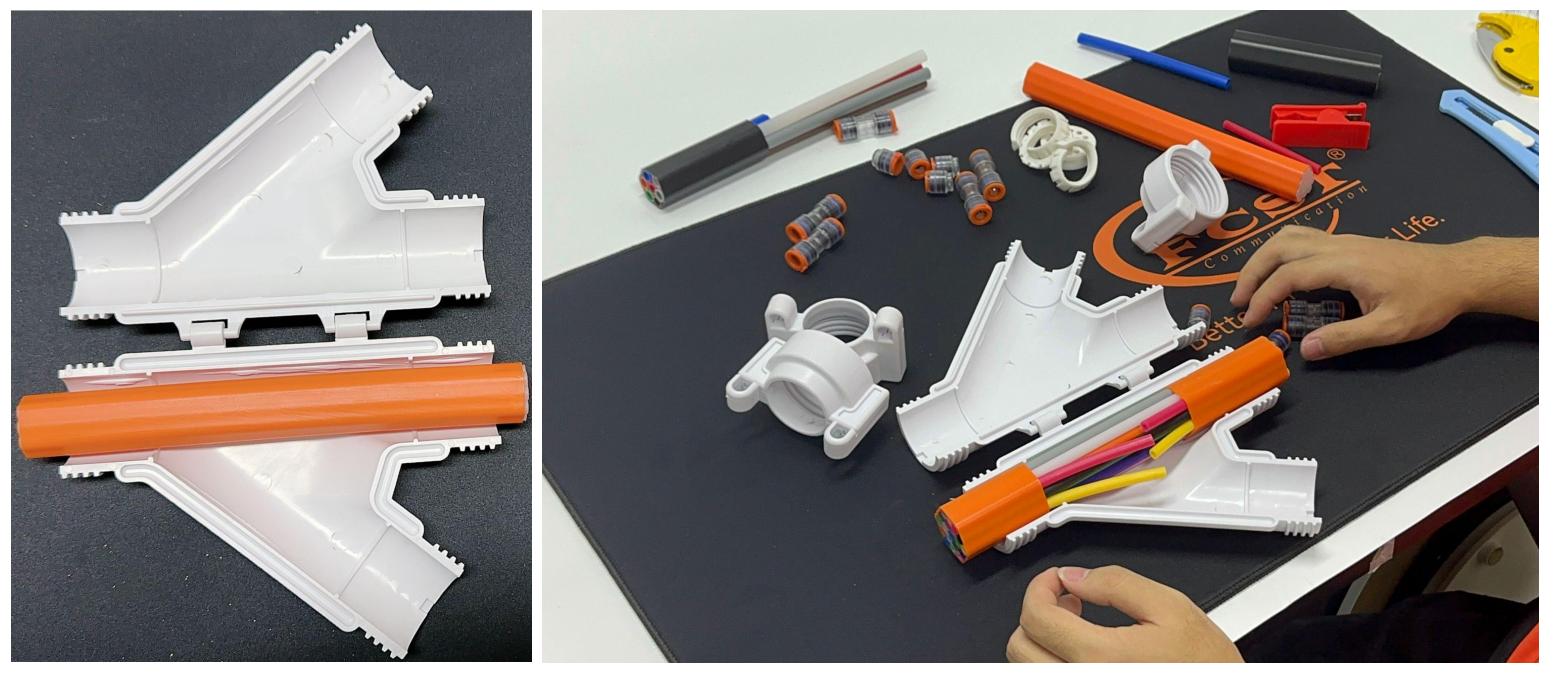

2. Primeiro desparafuse as três tampas de travamento, abra a caixa, retire os acessórios, coloque o tubo do duto telecom na ranhura do tubo e selecione o comprimento de decapagem apropriado de acordo com as necessidades reais. O fechamento das juntas do micro duto interno pode ramificar até 19 furos de tubos de 5/3,5 mm.

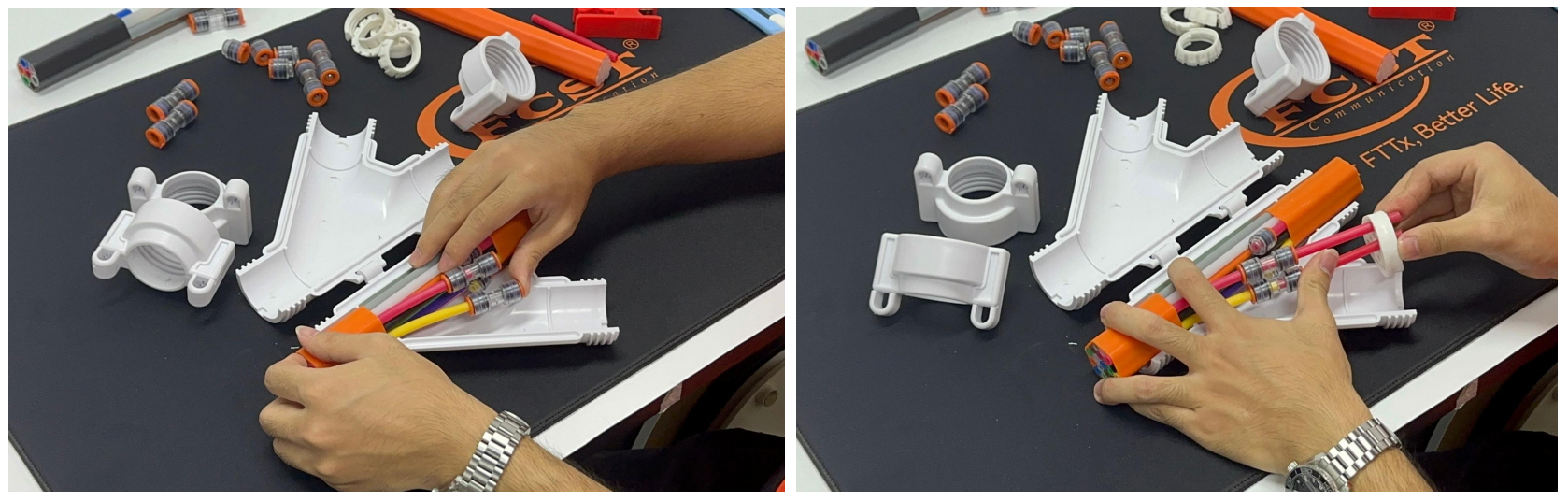

3. Use uma faca para retirar a bainha externa do duto HDPE . Use o duto de catraca para cortar o subtubo em ramificação de acordo com os requisitos reais de uso , em seguida, conecte a vedação do microduto e use o conector reto do microduto para conectar ao subtubo externo.

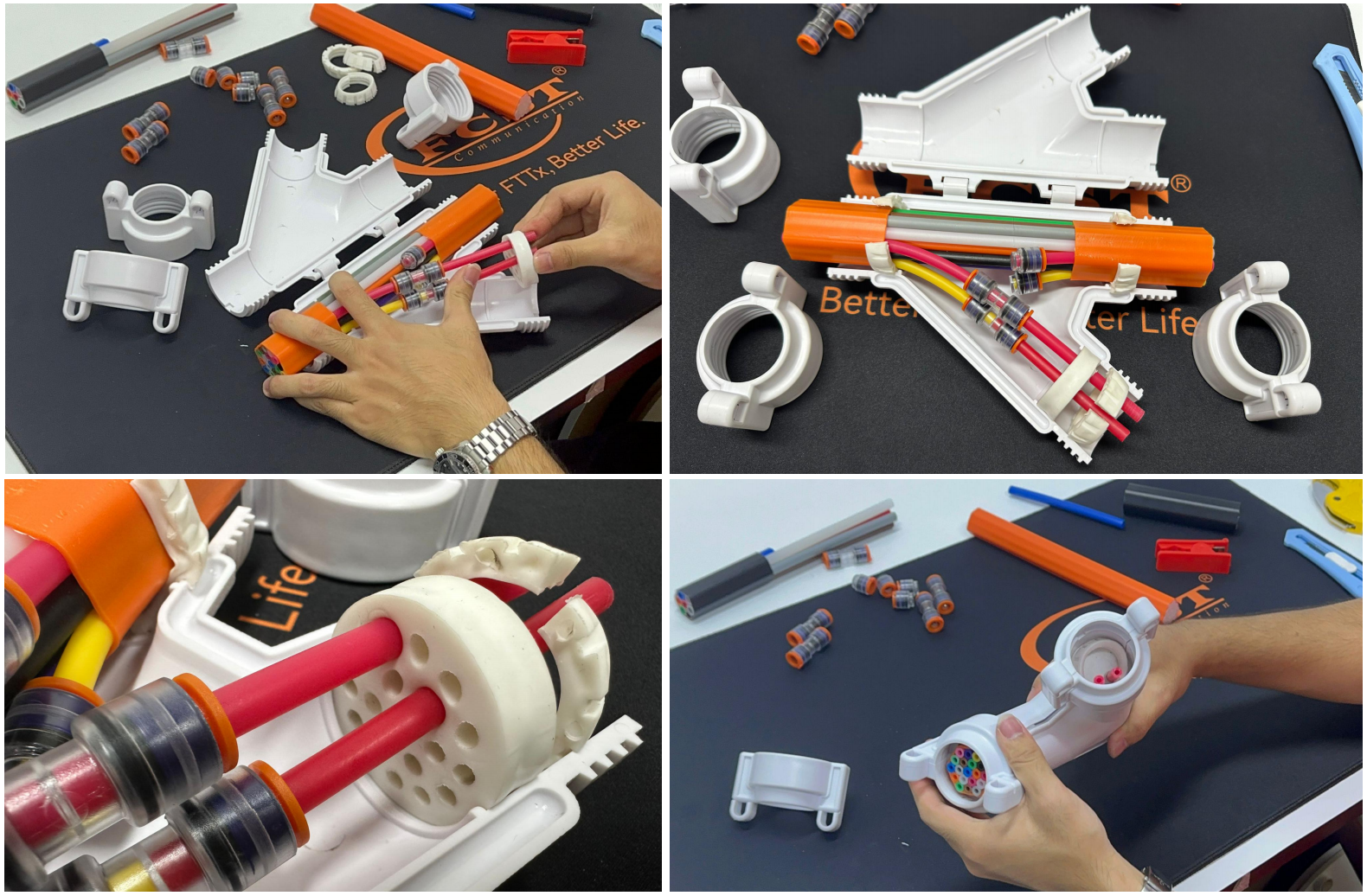

4.Coloque as juntas de vedação nas três aberturas de saída, fixe o microtubo, cubra a caixa e aperte as três tampas de travamento. A instalação do fechamento do cabo do microduto está concluída. Como mostrado na figura abaixo.
