Métodos de teste de aceitação de projeto de cabo de fibra óptica

Hoje, cabos de fibra óptica em data centers e centros de informação podem ser encontrados em todos os lugares, quase a espinha dorsal da rede é dominada por fibra. Quando estamos satisfeitos com o aumento da velocidade da rede, temos que enfrentar todos os tipos de falhas de fibra óptica. Esta experiência não está apenas na nova rede, mas também no processo de renovação e modernização da rede. O principal objetivo dos testes de fibra óptica é garantir a qualidade da conexão do sistema, reduzir os fatores de falha e descobrir o ponto de falha da fibra quando a falha ocorre. . Geralmente usamos na construção e teste específicos de métodos de teste de cabos de fibra óptica: testes de conectividade, testes de perda de potência óptica, testes de potência do transceptor e testes de perda reflexiva.

1.Teste de conectividade

A conectividade óptica do sistema de fibra óptica indica a capacidade do sistema de fibra óptica de transmitir energia óptica. A conectividade óptica de um sistema de fibra óptica é um requisito básico para um sistema de fibra óptica, portanto, testar a conectividade óptica de um sistema de fibra óptica é um dos testes básicos. Ao conectar uma fonte de luz em uma extremidade do sistema de fibra óptica e um medidor de potência óptica na outra extremidade, a conectividade óptica do sistema de fibra óptica pode ser determinada pela potência óptica de saída detectada. Quando a relação entre a potência óptica medida na extremidade de saída e a potência óptica de entrada real na extremidade de entrada é menor que um determinado valor, o link é considerado opticamente desconectado. Teste de conectividade óptica, geralmente escolha um laser vermelho ou outra luz visível como fonte de luz de teste, a extremidade da fibra para monitorar a saída de luz. Se houver uma ruptura ou outra descontinuidade na fibra, a potência óptica na saída da fibra diminuirá ou não haverá saída de luz.

2.Teste de perda de potência óptica

Perda de potência óptica, um termo comumente usado no campo da fibra óptica, representa a atenuação de um link de fibra óptica. A atenuação é um importante parâmetro de transmissão de links de fibra óptica e é medida em decibéis (dB). Quando um sinal óptico se propaga em uma fibra óptica , ele desempenha um papel decisivo na avaliação da qualidade da fibra e na determinação da distância de relé do sistema de fibra óptica. Quando o sinal óptico se propaga na fibra óptica, a potência óptica média diminui exponencialmente ao longo do comprimento da fibra. Em um cabo de rede de fibra óptica, quanto maior a atenuação existente da extremidade emissora até a extremidade receptora, menor será a distância máxima que pode ser transmitida entre os dois. A atenuação afeta negativamente todos os tipos de sistemas de cabo em termos de velocidade e distância de transmissão, mas a transmissão de fibra óptica é particularmente sensível à atenuação porque não há problemas de crosstalk, EMI, RFI, etc.

O método consiste em usar um testador de potência de fibra óptica e uma fonte de luz , a primeira fonte de luz e o testador de potência óptica conectados diretamente para medir o valor de ganho do sinal e, em seguida, usar a fonte de luz e o testador de potência óptica para testar a fibra real em ambas as extremidades, testar o valor de potência de referência de ponta a ponta, a diferença entre os dois é o valor real de perda de ponta a ponta.

3.Teste de potência do transceptor

O teste de potência do transceptor é mais adequado para os já construídos e colocados em uso, a distância de transmissão é relativamente longa. O equipamento necessário é principalmente um testador de potência de fibra óptica e uma seção de cabo jumper. Em primeiro lugar, a fibra a ser testada na extremidade de envio será removida, substituída por cabos de jumper, cabos de jumper em uma extremidade do transmissor original, a outra extremidade do testador de potência de fibra óptica, neste momento pode ser medido na extremidade de envio do valor da potência óptica ; na extremidade de recepção, os cabos de jumper para substituir os cabos de jumper originais, conectando o testador de potência óptica, podem ser medidos na extremidade de recepção do valor da potência óptica ; a diferença entre os dois que é a linha de fibra óptica gerada por a perda.

4. Teste de perda de reflexão

O teste de perda de lançamento é um meio muito eficaz de manutenção de linhas de fibra óptica. O método também é a aceitação atual da engenharia de cabos de fibra óptica, testes e localização de falhas usando o método mais comum e mais confiável. Este método usa refletômetro óptico no domínio do tempo (OTDR, OpticalTime Domain Reflectometer) para completar o trabalho de teste. Desempenho do Reflectômetro de Domínio OpticalTime (OTDR) em função da perda e distância da fibra, de acordo com o princípio do espalhamento reverso da produção de luz, o uso da propagação da luz na fibra óptica gerada pelo espalhamento reverso da luz para obter a atenuação da informação pode ser usado para medir a atenuação da fibra, perda do conector, localização de falhas de fibra óptica e compreensão da fibra ao longo do comprimento da distribuição da perda e assim por diante. OTDR somente até o final da fibra óptica pode ser medido pela perda da fibra óptica. A linha de rastreamento do OTDR fornece a localização e a magnitude do valor de atenuação do sistema, como a localização de qualquer conector, ponto de emenda, deformidade da fibra ou quebra de fibra e a magnitude da perda. Com o OTDR, os técnicos podem ver todo o perfil do sistema, identificar e medir extensões de fibra, emendas e conectores.

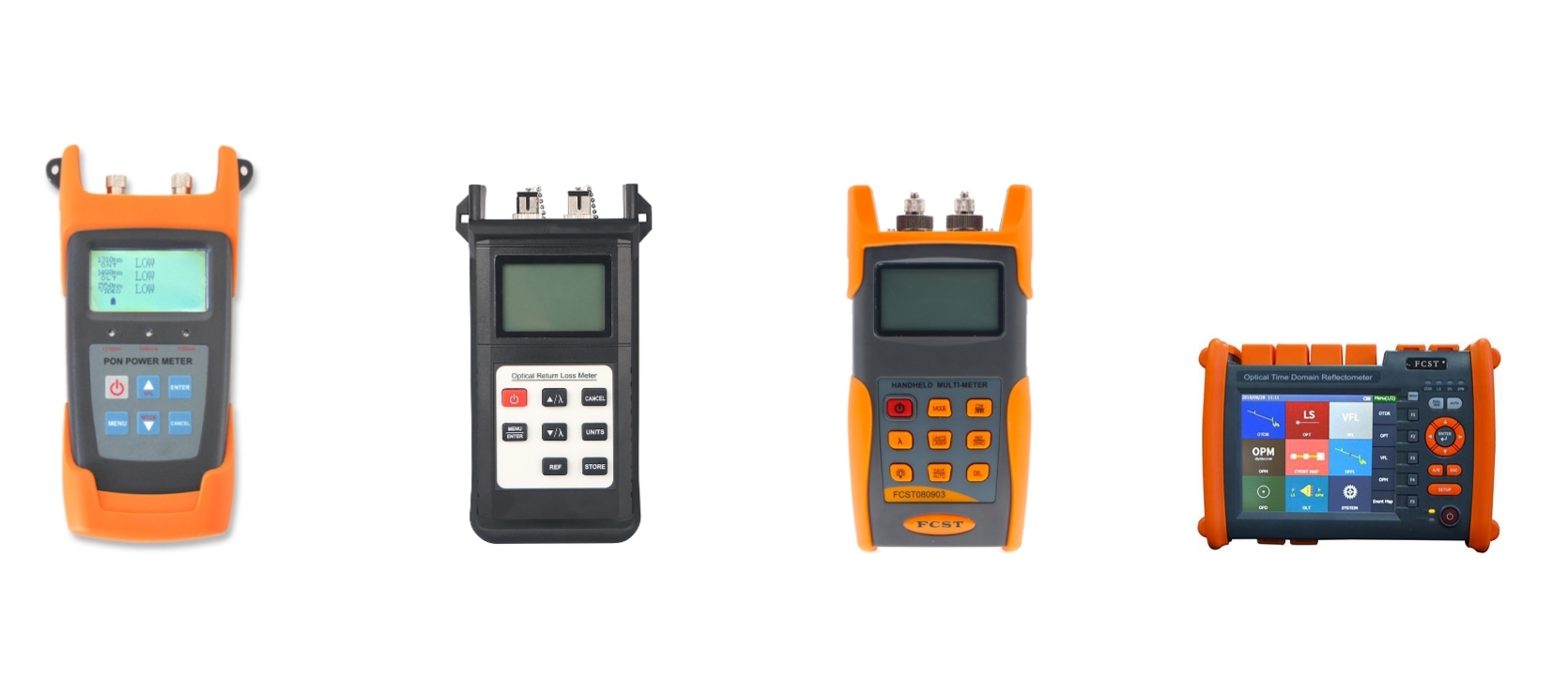

Medidor de potência óptica testador de perda de retorno multimedidor óptico OTDR

O texto acima apresenta vários métodos comuns de teste de cabos de fibra óptica, mas na prática a situação será diferente, também precisamos ser flexíveis de acordo com a situação real no local para usar uma variedade de métodos para obter uma combinação de teoria e prática.
