Método de colocação de cabo de fibra óptica aérea

Existem atualmente dois métodos de colocação de cabos de fibra óptica aéreos: um é o método de tração de polia fixa , incluindo método de tração artificial e método de tração mecânica; o outro é o método de liberação móvel do disco a cabo.

Um método de tração de polia fixa
Cabo de fibra óptica suspenso em prateleira, o primeiro configurado para ser colocado no disco do cabo de fibra óptica, na ligação e na saída dos dois pólos fixados na liberação do cabo com uma polia grande. Cada arquivo de poste na linha de suspensão, a cada 10 ~ 20m pendura uma pequena polia (polia guia) e será usada na corda de tração da polia pequena. Em seguida, faça uma boa cabeça de tração e conecte a corda de tração ao cabo de fibra óptica , pronto para implantação.

Ao usar a tração manual, empurre manualmente o disco do cabo de fibra óptica para liberar gradualmente o cabo de fibra óptica e, em seguida, a cada dois postes para colocar uma pessoa no poste para tração auxiliar (se necessário, no canto do poste é equipado com uma polia guia). Aperte gradualmente a corda de tração na extremidade de tração, para que o cabo de fibra óptica seja liberado lentamente. Para garantir totalmente a segurança da fibra óptica, as linhas de cabo na extremidade do cabo, extremidade do cabo e cabeça de tração do cabo, devem ser configuradas com 3 telefones de contato, e sempre manter o contato suave. Quando o cabo do disco único é longo, geralmente dividido em duas liberações: ou seja, após a liberação da primeira metade do disco, a palavra invertida no local, '8', e depois para a outra direção da liberação da segunda metade do disco.

Ao utilizar tração mecânica, o hospedeiro de tração mecânica deve ser colocado na extremidade da coleta de cabos e a máquina de tração auxiliar deve ser colocada na posição apropriada da rota de montagem. Na extremidade de liberação do cabo, configure a bandeja de cabos de fibra óptica a ser liberada e empurre manualmente a bandeja de cabos de fibra óptica para que o cabo de fibra óptica seja gradualmente liberado da parte superior da bandeja , de modo a substituir a tração manual pela mecânica, e atingir o objetivo de colocar e liberar o cabo de fibra óptica. Na produção final de tração, deve-se garantir que a força de tração esteja principalmente nas partes de reforço do cabo de fibra óptica. Sob a limitação da força de tração permitida do cabo de fibra óptica, o comprimento do cabo de fibra óptica a ser implantado de uma só vez deve depender das condições do terreno. Além disso, a velocidade de tração da máquina de tração de cabos de fibra óptica deve ser determinada antecipadamente. Quando a tensão de tração ultrapassar o padrão, deverá haver um dispositivo automático de corte ou alerta.

Após a colocação do cabo de fibra óptica, deve-se reservar o comprimento do cabo de fibra óptica necessário para as juntas e o comprimento do cabo de fibra óptica reservado para cada pólo. Finalmente, o cabo restante com as pontas enroladas é pendurado no poste.

Colocação de cabo de fibra óptica suspenso, pode ser apropriada no poste para fazer curvatura de expansão e contração, na área de carga média, área de carga pesada, área de carga superpesada, os requisitos gerais de cada poste são reservados; na área de carga leve, a cada 3 a 5 postes fazer reserva; para áreas livres de gelo, não é possível fazer a reserva (mas a implantação do cabo de fibra óptica não pode ser esticada demais, preste atenção na verticalidade natural ). As especificações da curva de expansão do cabo de fibra óptica no poste conforme mostrado na Figura 1, o centro do poste deve ser usado para proteger a parte central do fole de polietileno, o comprimento da reserva é de 2m (geralmente não inferior a 1,5m). Reserve ambos os lados e as peças de amarração, deve-se prestar atenção para que não possam ser agrupados, para que na mudança de temperatura possa haver expansão e contração livres, desempenhando um papel na proteção do cabo de fibra óptica. Cabo de fibra óptica pela linha suspensa 'dez' ou linha suspensa 'd', também deve ser instalado para proteger o tubo.

Fixação e suspensão de cabos aéreos de fibra óptica, geralmente através de ganchos. O espaçamento do gancho do cabo de fibra óptica é de 50 cm, o desvio permitido não deve ser inferior a ± 3 cm. Os ganchos na linha de suspensão da direção da fivela devem ser consistentes, os ganchos devem estar completos, não deve haver danos mecânicos. O primeiro gancho em ambos os lados do poste deve estar a 25 cm de distância da braçadeira do cabo e o desvio permitido não deve ser superior a ± 2 cm.

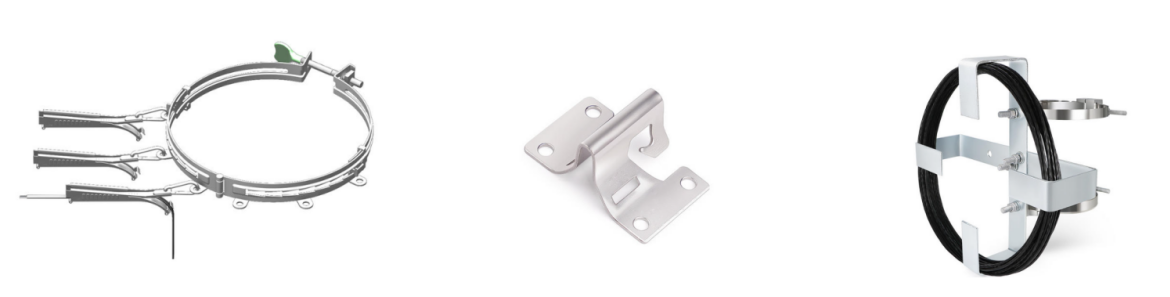

Suporte de armazenamento de cabo de fibra de gancho de aço inoxidável de aro de chapa de aço

O método de liberação móvel do disco de cabo de fibra óptica
Este método de suspensão em rack consiste em colocar o disco óptico no caminhão (uma extremidade do cabo será fixada na linha de suspensão do poste), empurrar manualmente o disco óptico, de modo que o cabo óptico ao longo da estrada do poste aéreo seja liberado, enquanto o cabo pendurado na linha de suspensão. Na distância do poste após o lançamento, o cabo pode ser fixado na linha de suspensão, iniciando a próxima distância do poste do lançamento. Este método de implantação é simples de operar, mas o uso de caminhões é configurado de acordo com as limitações das condições. Ao usar este método, as seguintes condições geralmente devem ser atendidas.

1. A largura da estrada permite a circulação dos veículos.
2. A distância entre o poste aéreo e a berma da estrada não é superior a 3 m.
3. Não há obstáculo na seção superior.
4. A linha de suspensão está localizada no nível mais baixo de outras linhas na estrada do pólo.
