Método de cálculo e atenuação de luz do divisor óptico

Na topologia de rede óptica, o aparecimento do divisor óptico ajuda o usuário a maximizar o desempenho da rede. Um divisor óptico é um dispositivo óptico passivo que pode decompor um sinal óptico em múltiplas saídas de sinal óptico, incluindo uma ou duas extremidades de entrada e múltiplas extremidades de saída. Quando o sistema de rede óptica precisa acoplar e distribuir o sinal óptico, um divisor óptico pode ser usado para realizá-lo. Este artigo contém o seguinte: Atenuação da luz do divisor óptico e método de cálculo.

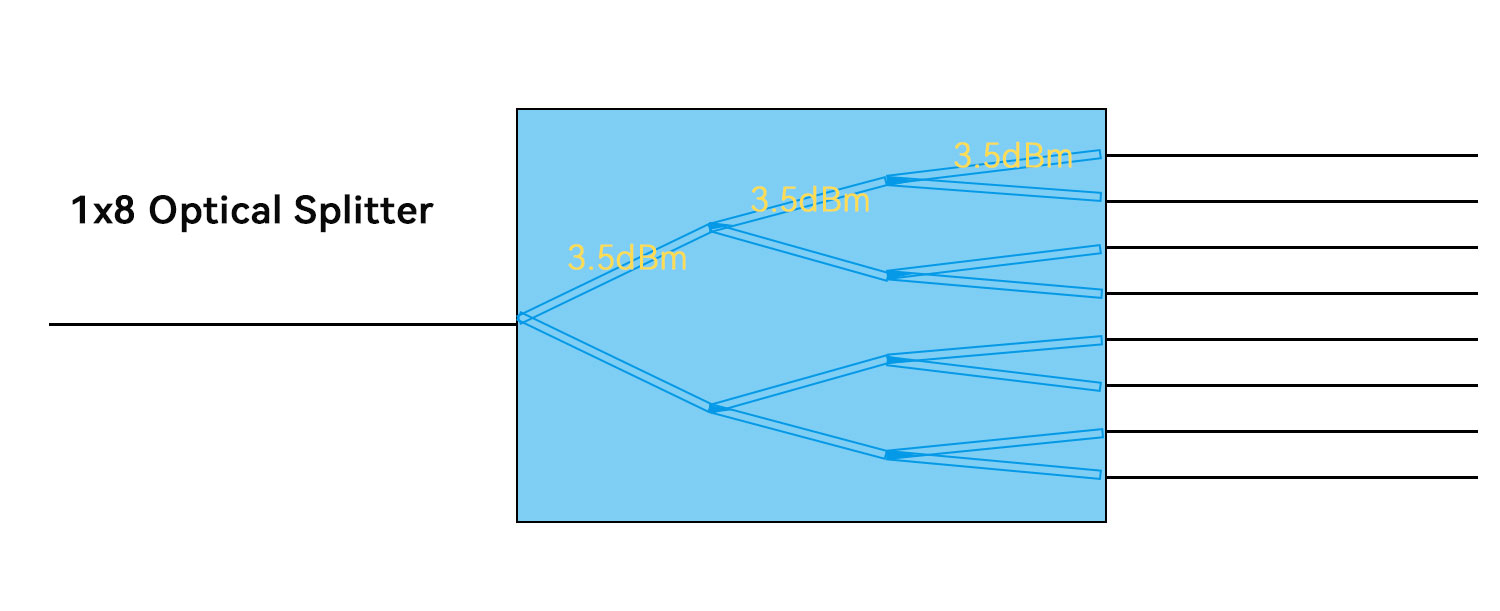

A perda de potência óptica está relacionada ao número de ramificações ópticas (cada divisão 1:2 produz uma perda de ~3,5dB) • A perda de potência óptica determina a distância transmissível • Largura de banda versus custo: A largura de banda disponível por residência depende do tamanho da taxa de divisão óptica, quanto maior a taxa de divisão óptica, menor o custo por residência da OLT.

Como todos sabemos, os quatro parâmetros mais importantes do divisor óptico são: comprimento de onda, perda de inserção, perda adicional e taxa de divisão, mas na verdade, o índice de desempenho mais importante do divisor óptico é o divisor óptico sob uma taxa de divisão específica. Diferentes decaimentos de luz, no caso de diferentes taxas de divisão, o decaimento de luz do divisor óptico também será diferente. Então, como calcular a atenuação óptica do divisor óptico? Valor de atenuação óptica do divisor óptico = potência óptica de transmissão + perda adicional + perda de inserção + perda de fibra nua.

Cálculo da Razão Espectral

Fórmula: ki=Pi/SP*100%

Entre eles, Pi é a potência motriz exigida por cada link óptico, e SP é a soma da potência motriz necessária de cada link óptico transportado pelo laser.

Nota: No uso real, o fabricante indicou a proporção de divisão, como 1/2 é 80%: 20% ou 70%: 30%; 1/3 é 70%: 15%: 15%; 1/4 é 70%: 10%: 10%: 10%.

Cálculo de Perda Adicional

No processo de operação real, a medição do valor da perda adicional pode ser realizada, bastando apenas realizar a detecção e registro do valor de acordo com determinadas especificações de operação, e fazer um bom trabalho na classificação dos diferentes links.

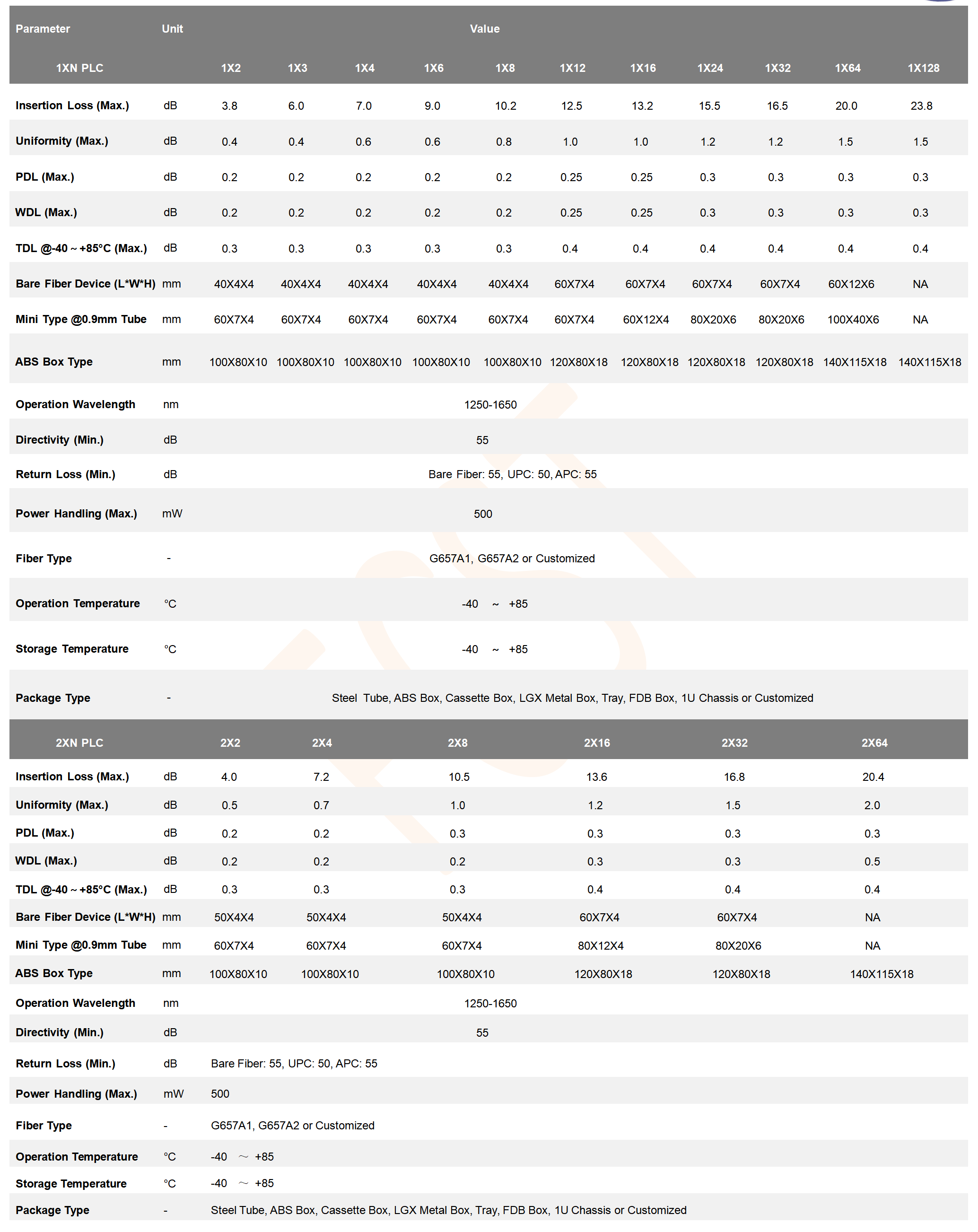

Geralmente, a perda do divisor óptico padrão de modo único 1×N é a seguinte:

Cálculo de perda de inserção

Fórmula: IL=-10lg(Po/Pi)

Entre eles, Po é a potência óptica na extremidade de saída e Pi é a potência óptica na extremidade de entrada.

Nota: Po/Pi na fórmula é equivalente à taxa de divisão do divisor óptico, a saber: IL=-10lg(ki). Por exemplo, existe um divisor de feixe de um para dois, que é um divisor de feixe de dois para oito, ou seja, a taxa de divisão é de 20%:80%. Seu valor teórico de perda de inserção de link óptico de 20% é -10lg (20%), que é aproximadamente igual a 6,99dB.

Cálculo de perda de fibra nua

A perda de fibra geralmente diminui com o aumento do comprimento de onda. Na operação real, esse valor não precisa ser calculado e existe um determinado padrão de referência. É necessário consultar estritamente o padrão numérico e medir os valores de perda de diferentes comprimentos de onda para determinar o valor final da perda.

Nota: Atenuação do conector: geralmente cada um é de 0,5dB.

O método de cálculo da perda do divisor óptico é mencionado acima, então alguém perguntará: como medir a perda do divisor óptico? Em primeiro lugar, quando o sinal óptico é transmitido através do divisor óptico, o valor da perda não tem nada a ver com a direção de transmissão. Quer o sinal óptico seja transmitido da extremidade de entrada do divisor óptico a jusante para a extremidade de saída ou a montante da extremidade de saída para a extremidade de entrada, o valor da perda é o mesmo em ambas as direções de transmissão. Portanto, só precisamos medir o valor da perda em uma direção do divisor óptico.

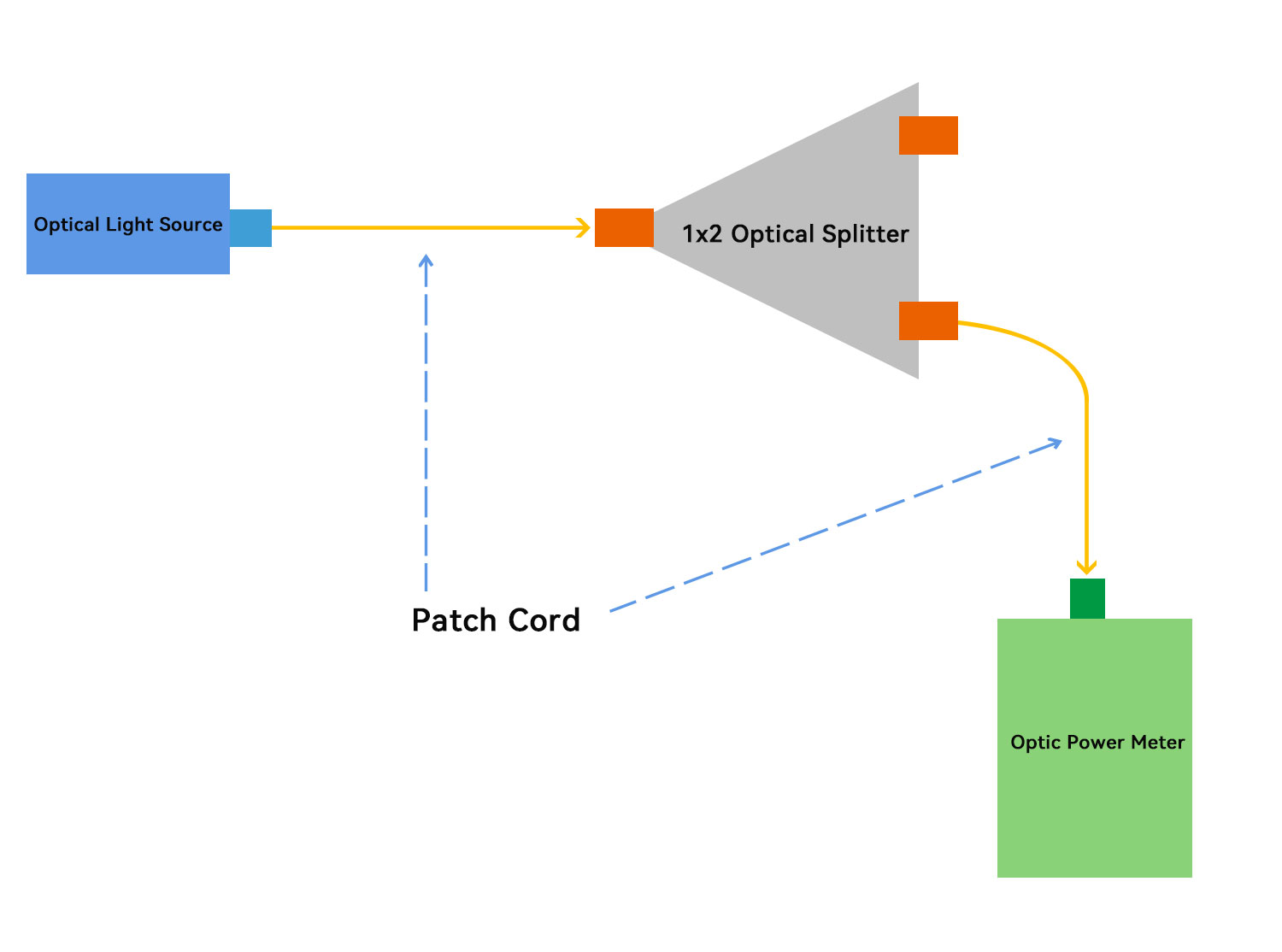

Abaixo, tomamos um divisor óptico 1x2 simples como exemplo para medir a perda na direção a jusante do divisor óptico, conforme mostrado na figura abaixo. Primeiro, use o jumper de fibra de teste para conectar a fonte de luz e o medidor de potência óptica, defina o valor de referência e, em seguida, use o jumper de fibra de teste para conectar a fonte de luz e a extremidade de entrada do divisor óptico e conecte o medidor de potência óptica à extremidade de saída do divisor óptico, meça o primeiro O valor de perda de uma porta de saída, em seguida, use o mesmo método para medir o valor de perda da segunda porta de saída e, finalmente, a perda do divisor óptico pode ser obtida através da fórmula de cálculo.

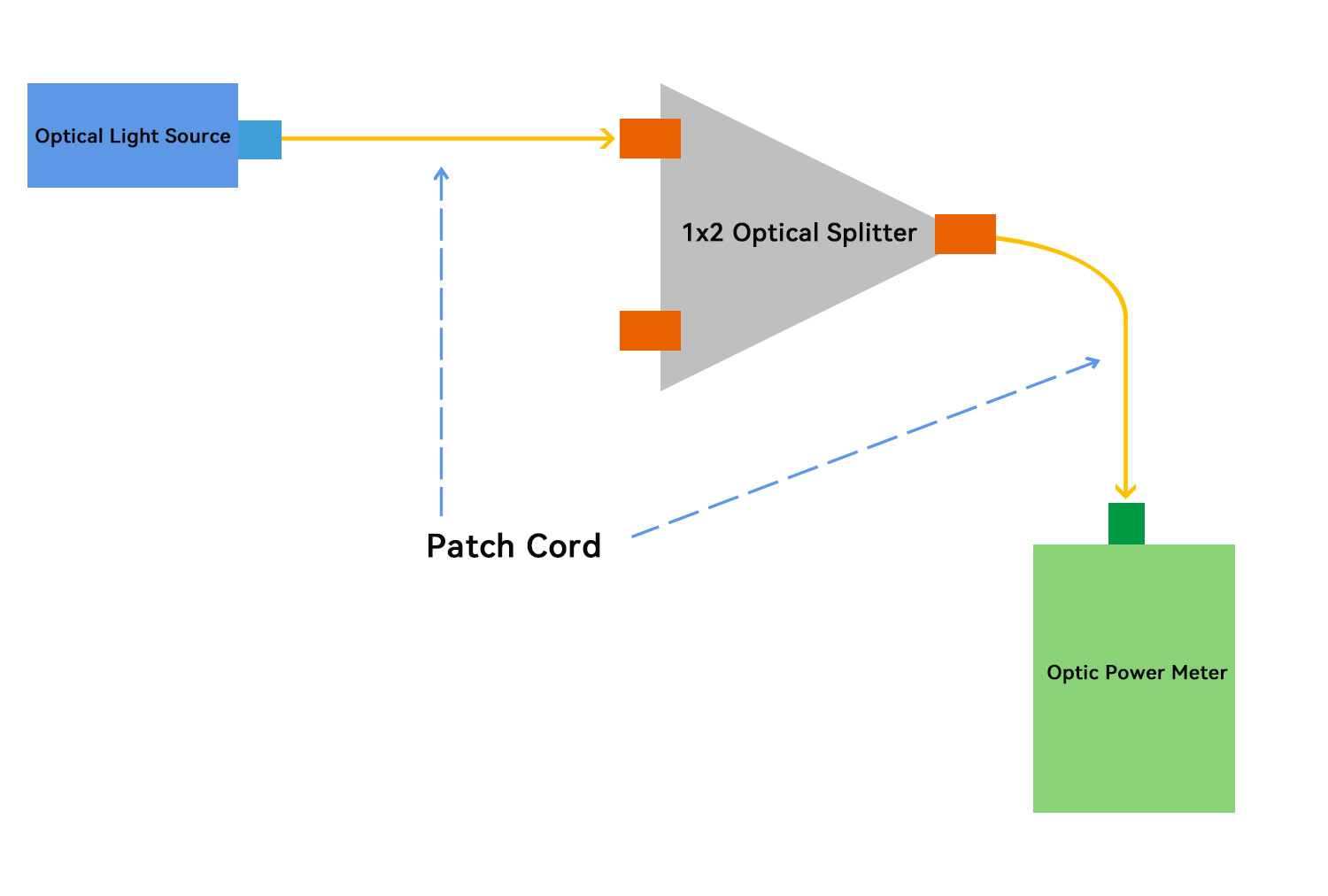

Da mesma forma, o método acima também pode ser usado para medir a perda na direção a montante do divisor óptico. A diferença é que a fonte de luz está conectada à porta de saída do divisor óptico, e o medidor de potência óptica está conectado à porta de entrada, conforme mostrado na figura abaixo.

Para outros divisores ópticos 1xN, como divisores ópticos 1x32, o método de medição acima também pode ser usado, só precisamos definir a fonte de luz na porta de entrada do divisor óptico e, em seguida, medir cada saída por vez usando um medidor de potência e uma perda de porta de patch cord de fibra de teste.

Além disso, para a medição de perdas do divisor óptico 2X2, o método acima também é aplicável. Primeiro, meça a perda de uma porta de entrada para as duas portas de saída e, em seguida, meça a perda da outra porta de entrada para as duas portas de saída. Da mesma forma, este método também pode ser usado para medir a perda de um divisor óptico 2xN, mas o processo de medição é mais complicado e requer o registro de mais valores.

Nota: Como o divisor óptico produzirá perdas adicionais e perda do conector durante o processo de fabricação, haverá pequenas diferenças entre os resultados da medição e o valor real de perda do divisor óptico.
