A maior dificuldade na construção de redes ODN tradicionais é que a conexão entre cada equipamento de nó ODN e o cabo óptico requer operações complexas de remoção, fixação e emenda de cabos ópticos, o que é demorado e trabalhoso. Para reduzir a emenda de fibra no local, soluções ODN pré-conectadas surgiram conforme os tempos exigem, melhorando a velocidade da instalação no local. Também é chamada de solução Quick ODN. Atualmente, a solução de pré-conexão pode ser utilizada para todo o processo de construção da rede FTTH.
As vantagens das redes ODN pré-conectadas são as seguintes:
um. reduzidosCustos trabalhistas
O trabalhador geral funcionará, sem necessidade de técnicos e equipamentos de emenda profissionais , e o custo da mão de obra pode ser reduzido em mais de 30%.
b. Salvar recursos
Usando redes ópticas de proporção desigual, cabos ópticos de núcleo único/núcleo duplo podem ser usados em vez de cabos ópticos de 12 ou 24 núcleos para conectar várias caixas de distribuição de fibra em série, economizando muitos recursos de fibra óptica e reduzindo custos. E melhorar a eficiência de construção do FDB em cerca de 70%.
c. Melhor eficiência de construção
Funcionalidade 'plug and play' rápida e fácil de instalar, que pode reduzir o tempo de construção de 90 minutos para 15 minutos. entretanto, devido ao fato do cabo óptico e o nó serem segmentados, podem ser construídos em paralelo.
d. Confiabilidade aprimorada
A caixa totalmente vedada que não pode ser aberta é montada na fábrica, basta inserir o patchcord rápido na caixa, e não há necessidade de abrir a caixa para manutenção, o que melhora a confiabilidade das instalações dos equipamentos do nó.
Instalações de rede ODN pré - conectadas

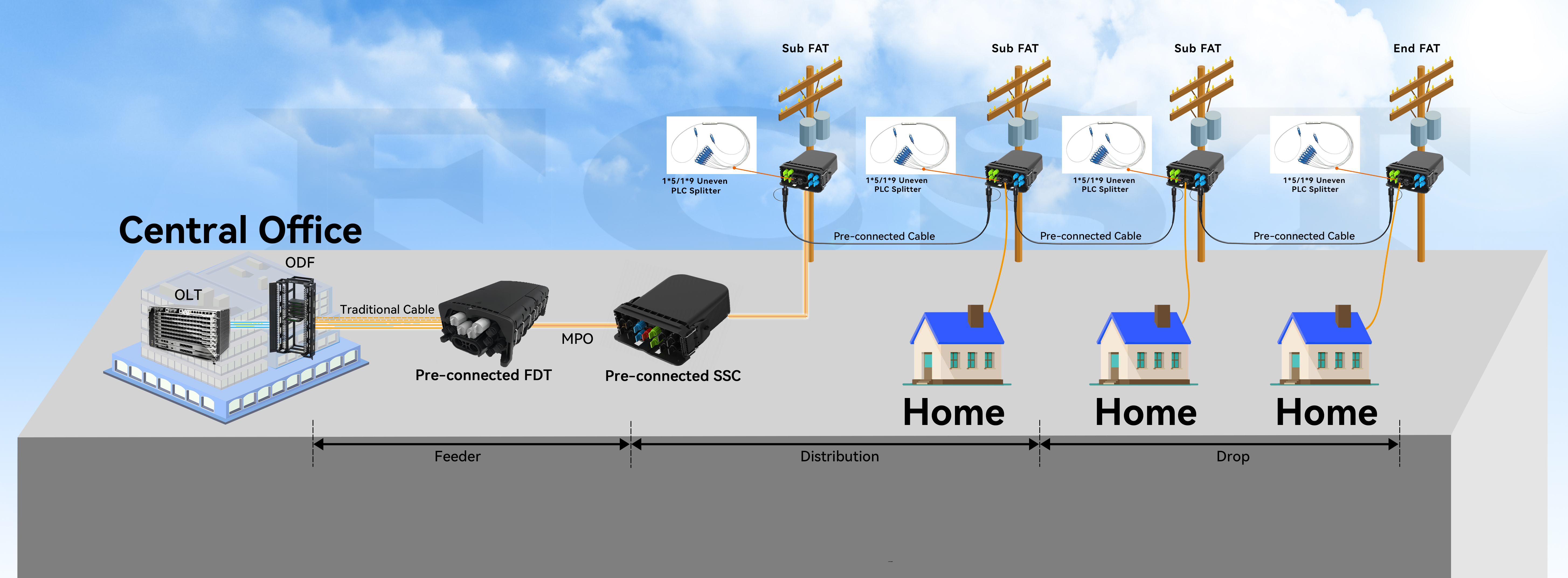

1. Caixa de emenda pré-conectada
A caixa de emenda pré- conectada é utilizada quando é necessário transferir a rede ODN tradicional para a rede ODN pré-conectada. Sua função é converter o cabo óptico tradicional que sai da sala de informática em um conjunto de cabo óptico MPO externo. Portanto, a caixa do conector pré- conectado precisa suportar a abertura e o fechamento. O cabo óptico tradicional é conectado à caixa do conector pré-conectado , fundido ao pigtail do conector MPO multi-core na caixa e, em seguida, emitido através do conector MPO externo e conectado à pré-conexão subsequente através do conjunto de cabo óptico MPO externo.
2. Caixa de entrega óptica pré-conectada
A caixa de junção óptica pré-conectada é o ponto de transferência entre a seção de alimentação e a seção de distribuição na rede ODN. Ele realiza a conversão entre conjuntos de cabos ópticos MPO externos e conjuntos de cabos ópticos de distribuição de núcleo único/duplo. Também é chamado de Hub Box e sua função é semelhante à do ODN tradicional. Caixa de junção de cabo de fibra óptica na rede. De acordo com os requisitos da arquitetura de rede para a relação de divisão óptica, um divisor óptico 1:2 pode ser configurado na caixa de distribuição óptica pré-conectada , ou nenhum divisor óptico pode ser configurado.
As caixas de distribuição óptica pré-conectadas são geralmente totalmente seladas e o uplink pode ser conectado à caixa de junção pré-conectada por meio de conjuntos de cabos ópticos MPO externos. A extremidade de saída geralmente fornece 8 portas ópticas externas de núcleo único, e cada porta de saída pode ser conectada a uma cadeia ODN pré-terminada (4 caixas de distribuição de fibra pré-conectadas com diferentes níveis de distribuição de luz). A caixa de distribuição óptica pré-conectada com quatro divisores ópticos 1:2 integrados pode conectar 256 usuários quando totalmente equipada.
Caixas ópticas pré-conectadas geralmente são conectadas em cascata diversas vezes para aumentar a cobertura. Se a cascata de montagem de cabo óptico MPO for usada, uma vez que o conjunto de cabo óptico MPO principal tem 12 núcleos, três níveis de cascata podem ser alcançados, e cada nível de caixa óptica pré-conectada ocupa 4 núcleos.
3. Caixa de distribuição de fibra pré-conectada
O terminal de acesso de fibra de conexão rápida é usado em seções de fiação e pode ser dividido em caixas em cascata pré-conectadas (Sub Box) e caixas finais pré-conectadas (End Box) de acordo com a possibilidade de serem conectadas em cascata para baixo. A caixa de distribuição de fibra pré-conectada pode fornecer 4, 8 ou 16 interfaces de usuário. A Sub Box possui divisores ópticos de proporção desigual integrados, que podem conectar usuários e cascatas. O End Box possui divisores ópticos de proporção igual integrados, que só podem conectar usuários com proporções diferentes. Depois, há cascatas inferiores.

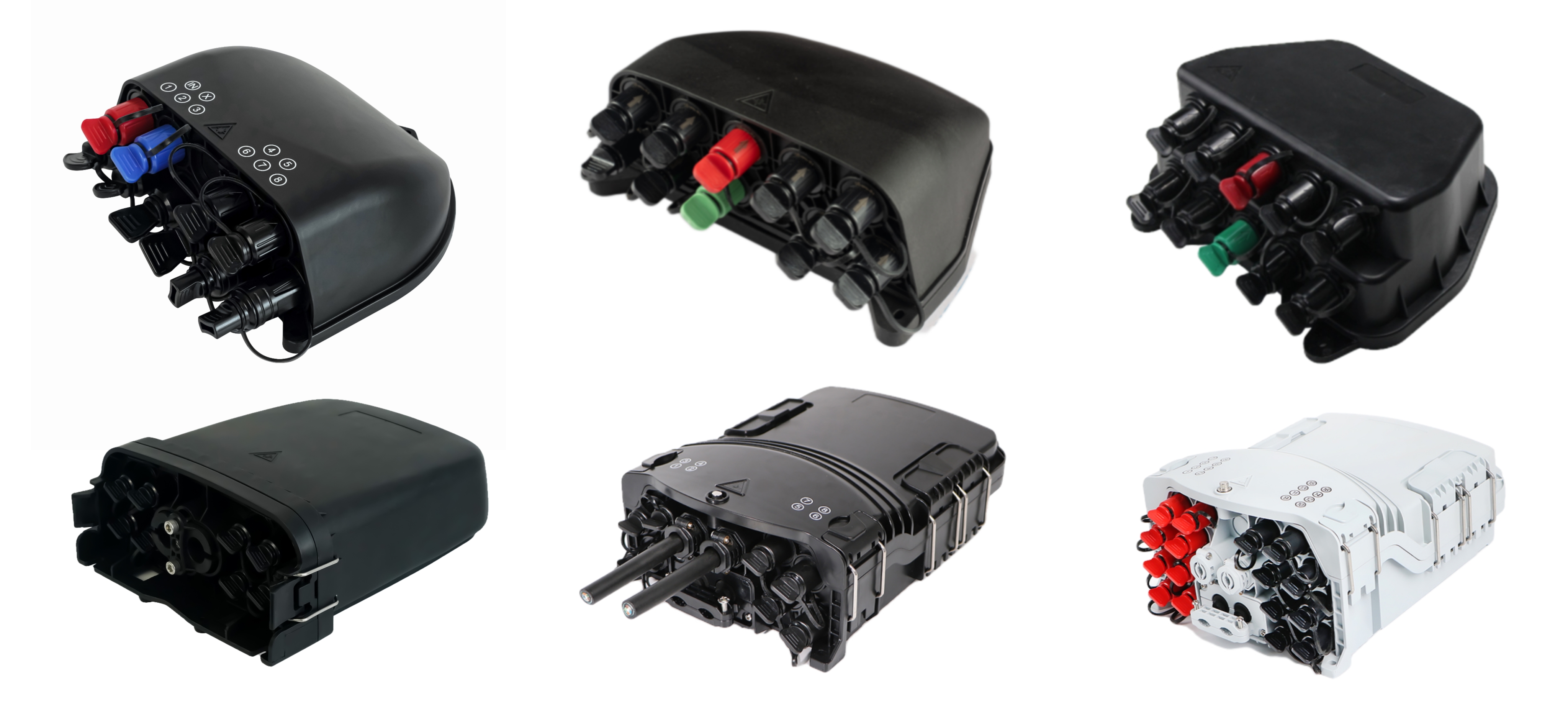

Caixa terminal de acesso de conexão rápida FCST
A caixa gorda pré-terminada é totalmente selada e a entrada e a saída são portas ópticas externas de núcleo único. Tomando como exemplo o divisor óptico de proporção desigual 1:9 integrado na Sub Box, 70% da potência óptica é enviada para a porta em cascata e conectada à Sub Box de próximo nível por meio de um conjunto de cabo óptico de distribuição de núcleo único, e 30% da potência óptica é distribuída para 8 usuários. O End Box possui um divisor óptico 1:8 integrado que distribui energia óptica para 8 usuários. Devido à limitação do orçamento de potência óptica, a Sub Box no esquema de proporção desigual 1:9 pode geralmente ser cascateada três vezes, ou seja, cada cadeia contém 3 Sub Boxes e 1 End Box.
4. Conjunto de cabo óptico MPO externo
Os conjuntos de cabos MPO externos podem ser usados em segmentos de alimentação e distribuição, equivalentes aos cabos de backbone em redes ODN tradicionais. Os conjuntos de cabos de fibra óptica são normalmente de 12 núcleos com conectores MPO reforçados externamente pré-terminados em uma ou ambas as extremidades do cabo. O conjunto de cabo óptico MPO de extremidade única é usado para conectar caixas de emenda ODF e pré-conectadas , e o conjunto de cabo óptico MPO de extremidade dupla é usado para conectar caixas de emenda pré-conectadas e caixas de distribuição óptica pré-conectadas , bem como cascata entre caixas de distribuição óptica pré-conectadas . Usando componentes de cabo óptico MPO, ao mesmo tempo que suporta FTTH, também pode fornecer núcleos de fibra para SPN, OTN e outros serviços de transmissão para atender às necessidades de acesso multisserviços de edifícios, vilas e outros cenários.
5. Conjunto de cabo óptico de distribuição de núcleo único/duplo
Conjuntos de cabos ópticos de distribuição de núcleo único/duplo são usados na seção de distribuição, o que é equivalente ao cabo óptico de distribuição na rede ODN tradicional, mas o número de núcleos é bastante reduzido. Ambas as extremidades do cabo óptico de núcleo único/núcleo duplo são pré-terminadas com reforço externo. conector do tipo, que pode ser conectado diretamente à porta óptica externa da caixa de junção óptica pré-conectada ou caixa de distribuição de fibra pré-conectada , e é usado para conectar a caixa de junção óptica pré-conectada e a caixa de distribuição de fibra pré-conectada , bem como a cascata entre as caixas de distribuição de fibra pré-conectadas .
6. Introduzir componentes de cabo óptico
O conjunto de cabo óptico drop-in é usado na seção drop-in para conectar o ponto de acesso do usuário e a ONU/ONT do usuário. O conjunto de cabo óptico drop-in é geralmente um cabo óptico drop-in em forma de borboleta de núcleo único. Uma extremidade é pré-terminada com um conector externo reforçado e conectada a uma caixa de distribuição de fibra A outra extremidade é pré-terminada com um conector comum ou sem conector através de pré-conectada . emenda ou montagem no local do conector (FMC, Field Mountable Connector) conectado à ONU/ONT do usuário. O cenário de utilização da introdução de componentes de cabos ópticos é o mais complicado. Geralmente, ele precisa passar pela parede de fora para o porão ou corredor da casa. Para usuários de arranha-céus, também é necessário passar pelo poço de corrente fraca para chegar ao andar onde o usuário está localizado.
