FCST-TH-SMC10
FCST
Visão geral do produto

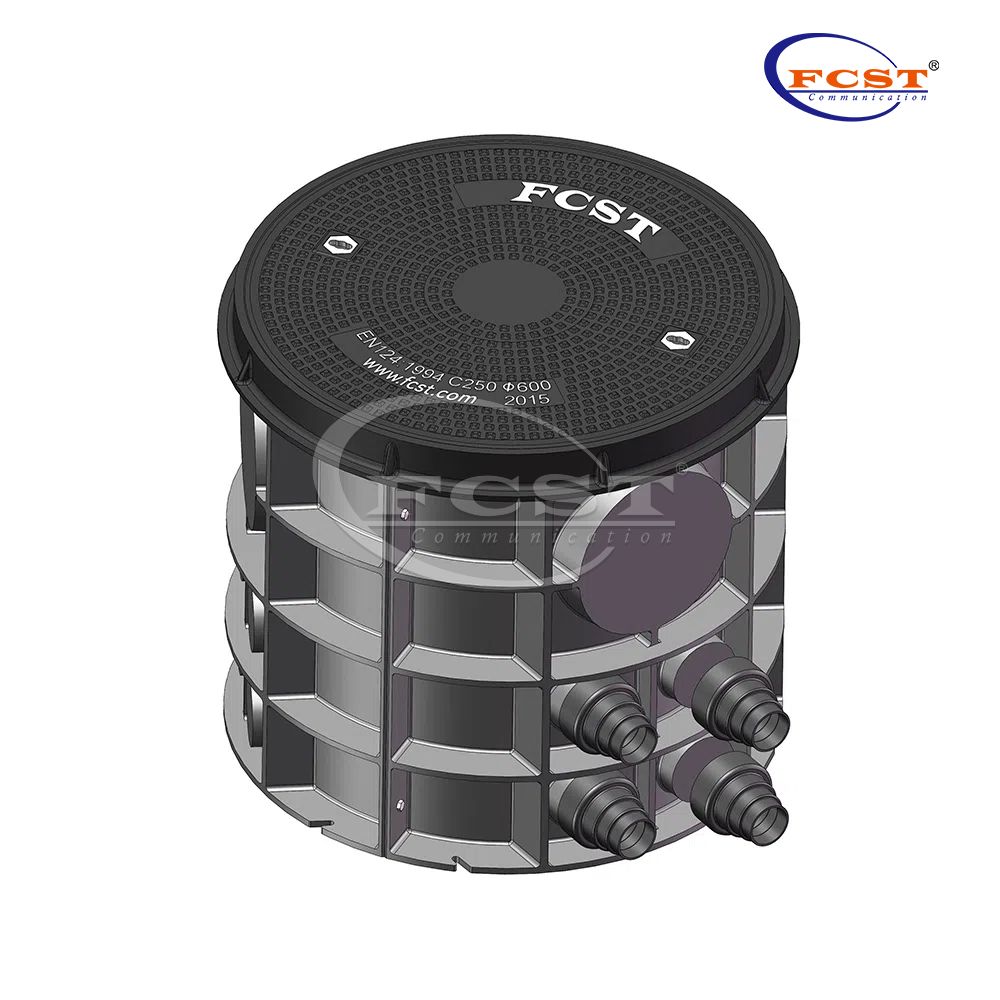

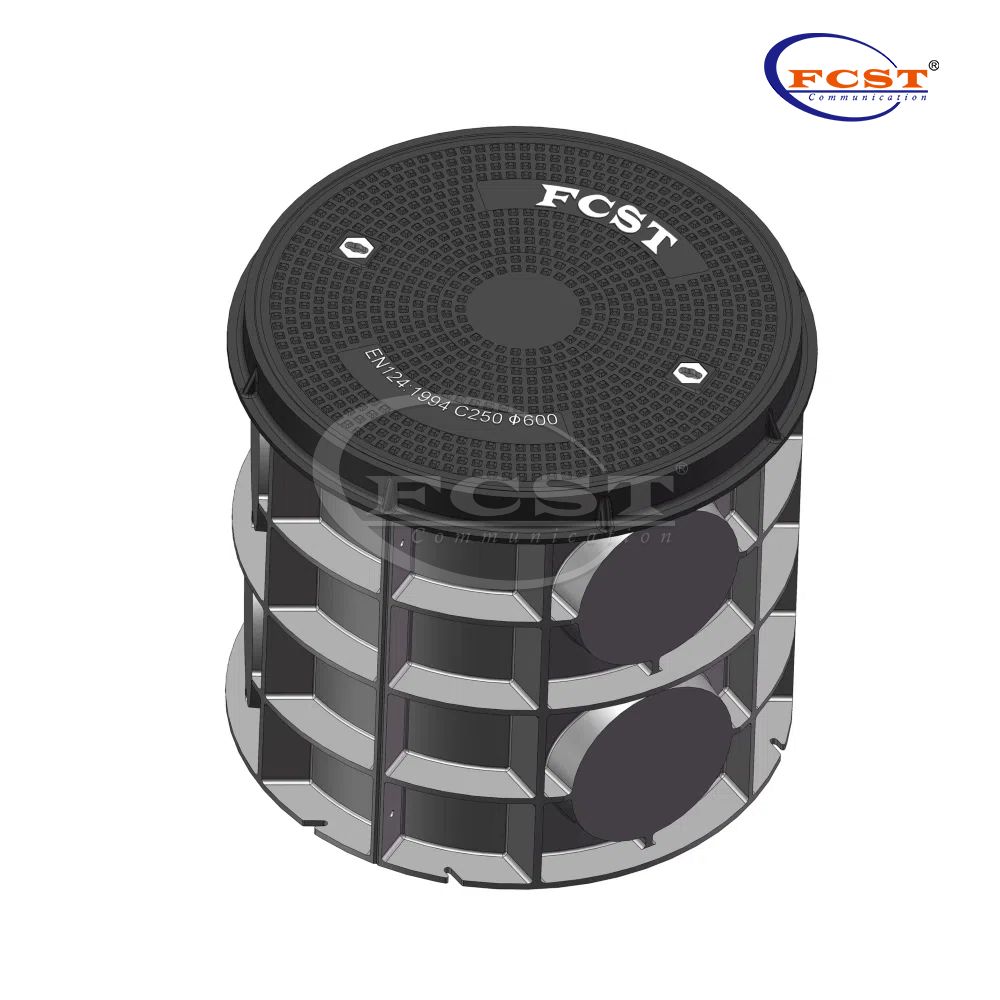

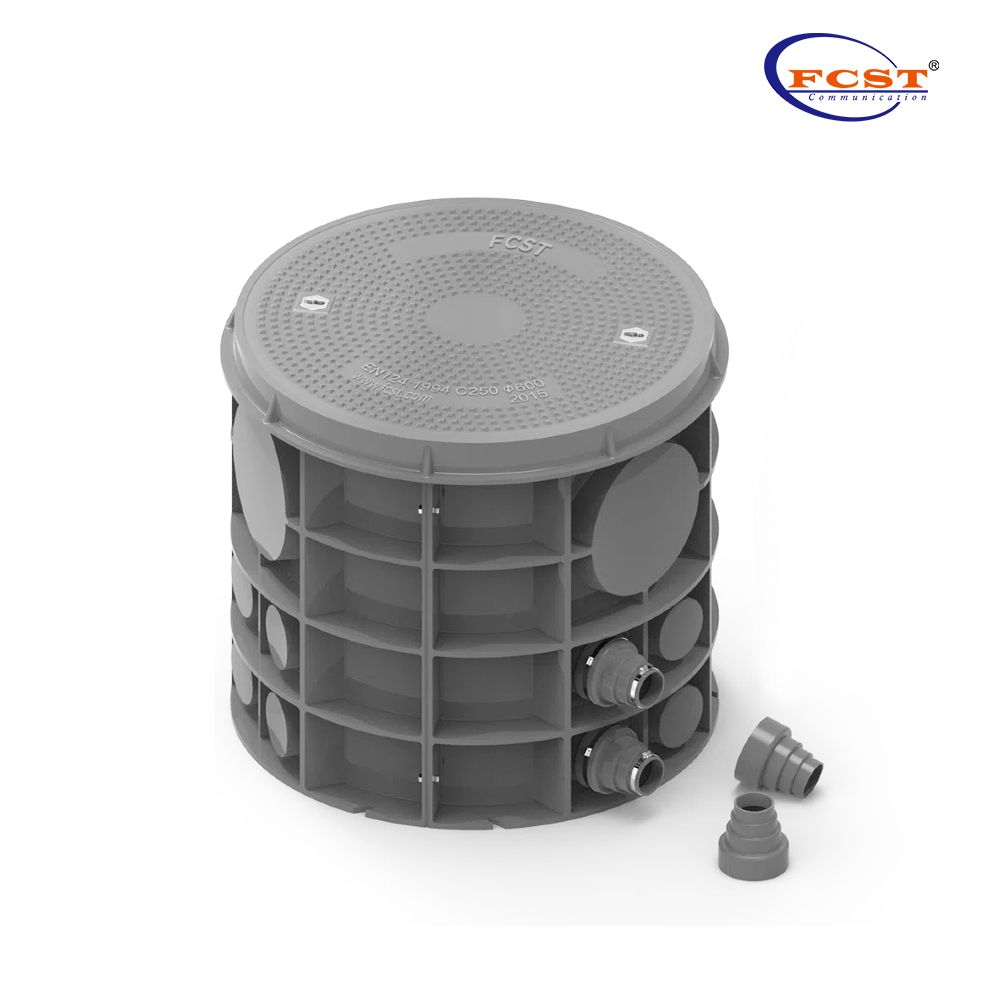

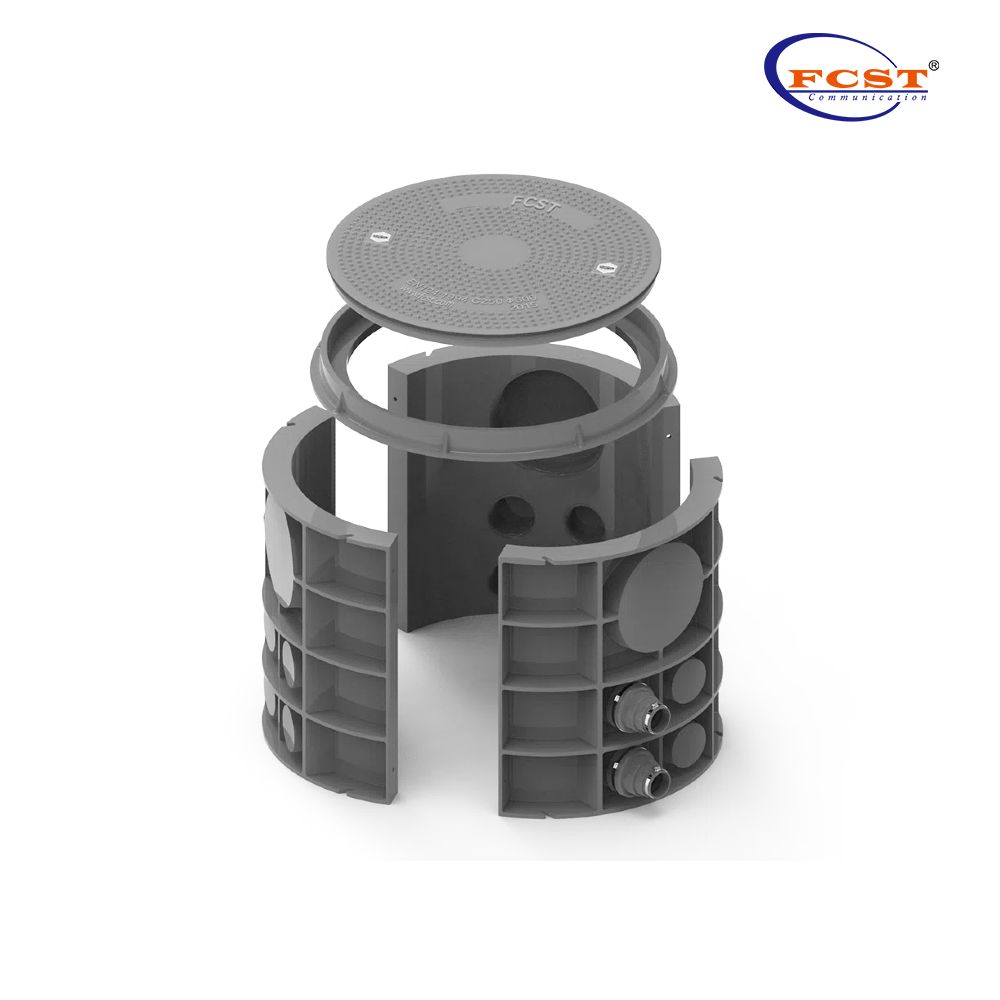

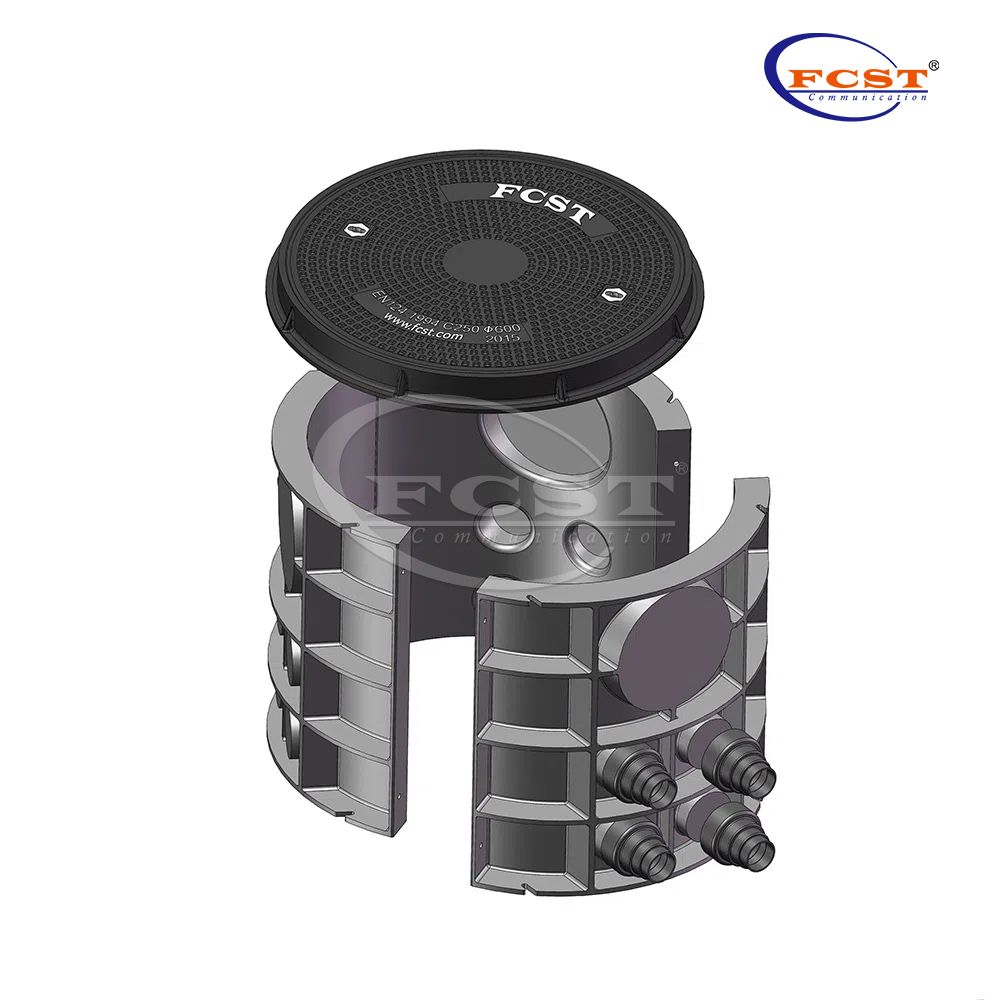

FCST-TH-SMC10 SMC Telecom Manole Chamber é uma solução composta modular, oferecendo à flexibilidade, desempenho e economia do construtor de rede. A seção de draw pow é uma montagem de segmentos de trimestre. A aplicação prática desta câmara de bueiro composta, cobrindo muitos campos, como administração municipal, energia elétrica, eletricidade, água, administração de estradas e drenagem.
Produto A DVantagens
O design modular do bueiro de fibra permite várias configurações de profundidade.
Montagem fácil apenas com ferramentas manuais básicas.
Os painéis de portas dividíveis permitem a adaptação exclusiva para redes existentes ou novas construções.
Os knock-out exclusivos de várias portas dão à interface líder do setor com todas as opções de dutos e multiductos.
Os reforçadores transversais e verticais cruzados são dispostos ao redor do lado externo do eixo, também estão intimamente combinados com a camada de solo com bobina. Não é fácil mover e se soltar após o rolamento.
Especificações do produto
Construção | Descrição |
Padrão executivo | En124: 1994 |
Material | SMC |
Grade de carga de tampa de bueiro | A15/B125/C250/D400 |
Diâmetro | 600mm丨23.623in |
Profundidade | 600mm丨23.623in |
Peso | 59 kg |
Grade retardante da chama | V0 |
Logotipo de requisitos ambientais | Conheça os ROHs disponíveis |
Temperatura de trabalho | -40℃ ~+65 ℃ |
Temperatura de armazenamento | -40℃ ~+70 ℃ |

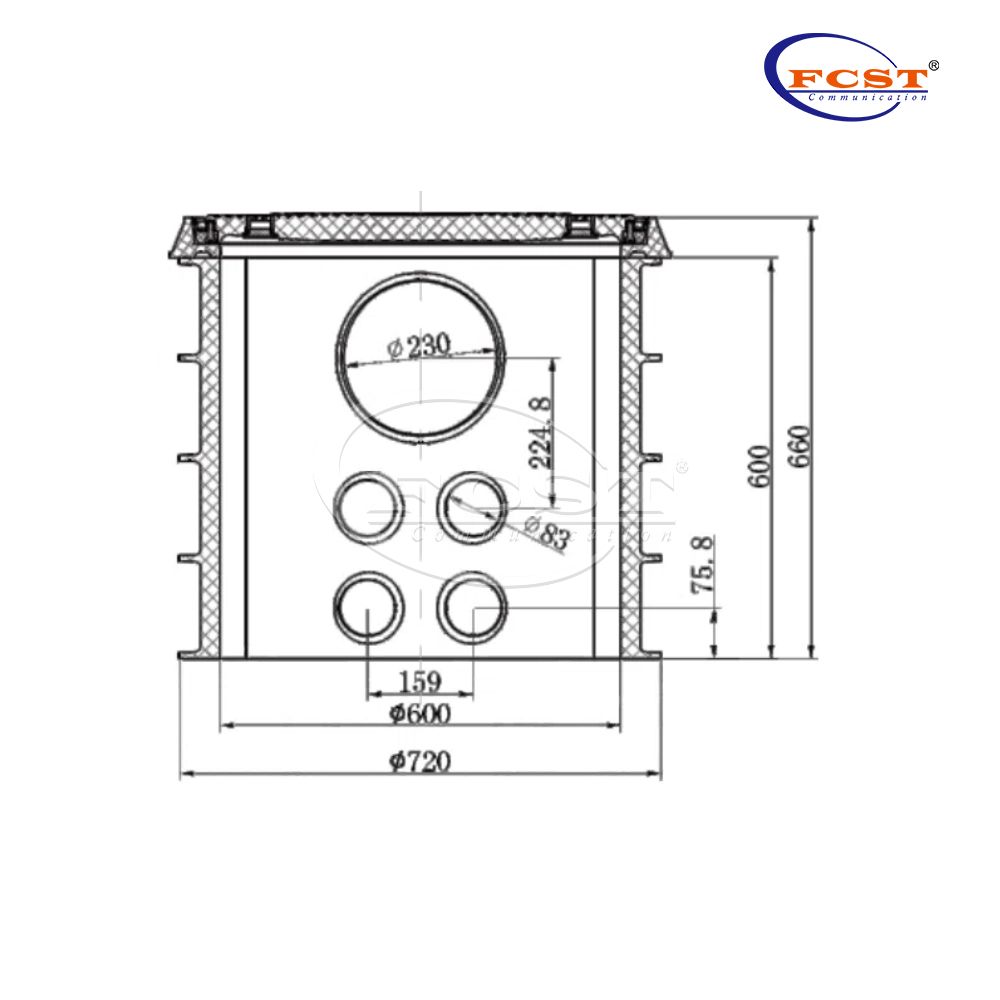

Tamanho do produto
Tamanho externo ( D * D ) | Dimensões internas ( D * D ) | Grade de carga de tampa de bueiro |
φ 720*680 mm | φ600*600 mm ( φ 23.623 'x 23.623') | A15/B125/C250/D400 |
Encomendando a informação
Especificações técnicas
Todos os produtos estão em conformidade com os padrões EN124: 1994.
Desempenho químico
Produtos químicos | SULFURIC A CID CONCENTRADO | S hdroxide | S ógio c hloreto |
Teste de CIDIÇÕES | Embebido na solução especificada para 48h | ||
Resultados do teste | Sem corrosão óbvia na superfície, QualityLoss <1% | ||
Desempenho mecânico
Unid | Número padrão | Requisitos | Resultados do teste |
Resistência à tracção | GB/T1447-2005 | ≥ 100MPa | 105MPa |
Módulo de tração | GB/T1447-2005 | ≥ 10GPa | 11.8GPA |
Força de flexão | GB/T1449-2005 | ≥ 200MPa | 213MPA |
Módulo de flexão | GB/T1449-2005 | ≥ 10GPa | 11.3GPA |
Tenacidade de impacto | GB/T1451-2005 | ≥ 80kj/ | 90,8kj/ |
A dureza de Barr | GB/T3854-2005 | ≥50 | 56 |
Carga da câmara
Tipo de câmara | B125 | C250 | D400 |
Carga de teste axial | 125kn | 250kn | 400kn |
Carga de teste lateral | 40kn | 40kn | 40kn |
Desempenho térmico
Unid | Número padrão | Resultados do teste |
Temperatura de distorção de calor | GB/T1634.2-2004 | > 200 ° C |
Força de flexão | GB/T9979- 2005 (-40 ° C) | 265MPa |
Módulo de flexão | GB/T9979- 2005 (-40 ° C) | 1.43x10^(4) MPA |
Taxa de retenção de força de flexão | GB/T9979- 2005 (-40 ° C) | 124% |
Taxa de retenção de módulo de flexão | GB/T9979- 2005 (-40 ° C) | 11,16% |
Coeficiente de expansão linear | B/T2572-205 (26 ° C ~ 100° C) | 1.66x10^(-5) |
Nota ： A aplicação prática desta câmara de bueiro composta, cobrindo muitos campos, como administração municipal, energia elétrica, eletricidade, água, administração de estradas e drenagem.
