Estratégias para maximizar a distância de sopro de ar em cabos de fibra óptica

Na engenharia de comunicação moderna, a tecnologia de jateamento de cabos ópticos tornou-se um método eficiente para instalar redes de fibra óptica. Ele usa ar comprimido para soprar cabos ópticos em tubos pré-instalados para obter uma colocação rápida e de baixa perda de cabos ópticos. No entanto, para maximizar a distância de sopro de ar do cabo, vários fatores precisam ser considerados, incluindo a seleção de cabos e tubos de fibra óptica, equipamentos e processos de sopro de cabo, técnicas operacionais, ambiente e condições, além de monitoramento e ajustes em tempo real. Isso será apresentado em detalhes abaixo.

1. Seleção de cabos e tubos ópticos ​​ ​​

Projeto de micro cabo de sopro de ar : Para reduzir o atrito do cabo óptico na tubulação, um cabo óptico leve especialmente projetado para sopro de ar deve ser selecionado. Um micro cabo soprador infravermelho tem tamanho pequeno, peso leve, estrutura de cabo óptico perfeita, alta densidade de fibra, baixo custo e sexo flexível. Esse tipo de cabo de fibra óptica geralmente possui menor coeficiente de atrito e estrutura externa otimizada, facilitando o avanço durante o processo de sopro de ar. Existem dois tipos principais de microcabos soprados a ar: tipo de tubo central (GCYFXTY) e tipo trançado de camada de tubo solto (GCYFY).

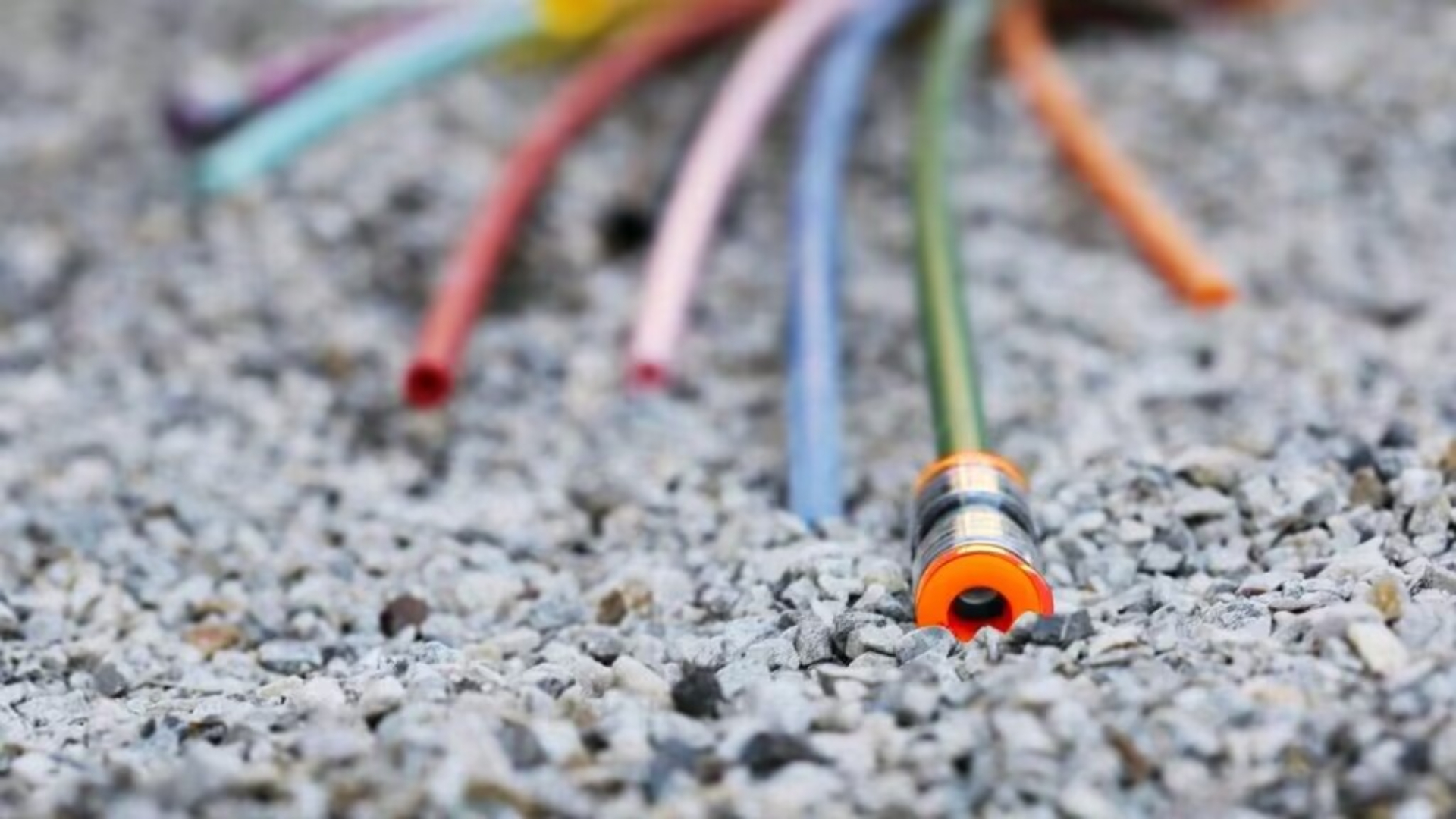

Qualidade do tubo : Conduítes de microdutos ou feixes de tubos de alta qualidade são a base para cabos ópticos soprados a ar de sucesso. Tubos com paredes internas lisas e sem costuras podem reduzir significativamente a resistência ao atrito dos cabos ópticos e evitar que cabos de fibra óptica soprados fiquem presos ou danificados nos tubos. Portanto, a escolha de materiais para tubos de alta qualidade é crucial. Por exemplo, se você precisar soprar cabos por longas distâncias ou suportar alta pressão, será necessário escolher materiais com melhor resistência à pressão. Microtubos soprados a ar feitos de polietileno de alta densidade ( microduto HDPE ) podem ser mais adequados.

2. Equipamento e tecnologia para soprar cabos​ ​​

Equipamento de ar comprimido : Equipamento de ar comprimido eficiente pode fornecer fluxo de ar estável e suficiente, que é a chave para o sucesso do sopro de ar em cabos de fibra óptica. A pressão do ar e a vazão devem ser ajustadas com base nas condições específicas dos cabos e tubos de fibra óptica para garantir que operem em condições ideais.

Secagem ao ar : Utilize um secador ou desumidificador para garantir que a umidade do ar comprimido seja a mais baixa possível para evitar a formação de película de água na parede interna do tubo e aumentar o atrito do cabo óptico. Esta medida é particularmente importante para prolongar a distância de sopro do ar.

Lubrificação adequada: O uso adequado de lubrificante para sopro de cabos em cabos ópticos ou tubos pode efetivamente reduzir o atrito e aumentar a distância de sopro do cabo. Porém, é preciso estar atento à quantidade e distribuição uniforme do lubrificante para evitar o uso excessivo que pode causar outros problemas.

3. Tecnologia de Operação

Pressão operacional razoável: Durante o processo de sopro do cabo, mantenha a pressão de ar adequada. Muita pressão pode fazer com que o cabo se deforme ou fique preso, enquanto pouca pressão não é suficiente para empurrar o cabo para frente. Portanto, encontrar a faixa de pressão correta é fundamental.

Sopro progressivo do cabo: O método de sopro de cabo escalonado é usado para soprar o cabo em seções, com pausas apropriadas ou ajustes de pressão entre cada seção para reduzir a dificuldade de sopro contínuo do cabo em longas distâncias. Este método pode controlar efetivamente o status de funcionamento dos cabos ópticos no pipeline.

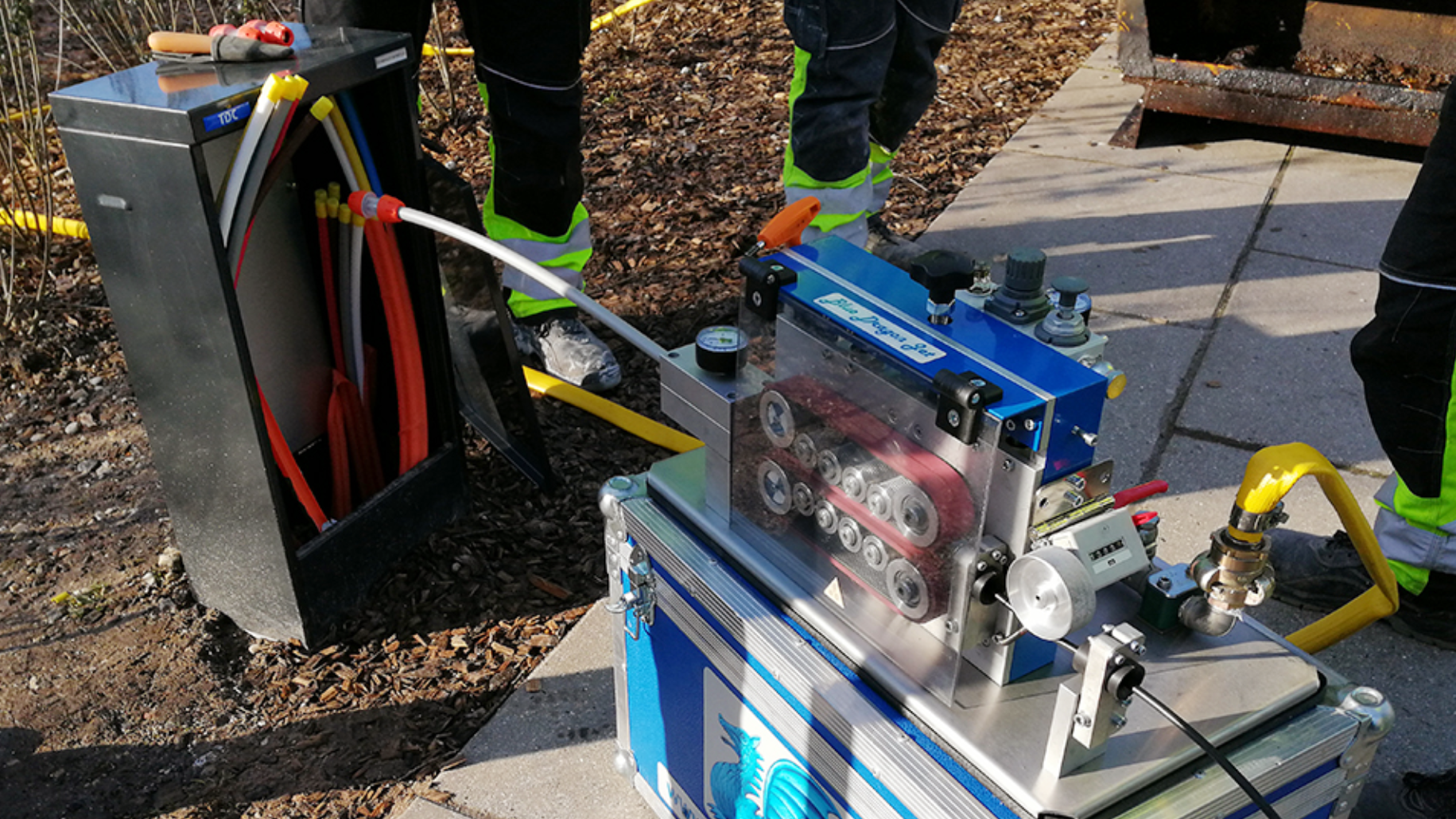

Puxar síncrono : Ao soprar o cabo, você pode aplicar força de tração apropriada (máquina de puxar cabo) na extremidade do tubo e operá-la de forma síncrona com a máquina de sopro de ar do equipamento de sopro de cabo para reduzir ainda mais a resistência do cabo óptico no tubo. Esta operação sincronizada pode melhorar significativamente a eficiência de sopro do cabo.

Planejamento do caminho do oleoduto : Ao projetar o caminho do oleoduto, tente minimizar curvas fechadas e trechos complicados da estrada e escolha um caminho que seja o mais reto e suave possível. Isto pode não só reduzir a resistência ao atrito do cabo óptico durante o processo de sopro do cabo, mas também reduzir os riscos de construção.

4. Monitore e ajuste ​​

Monitoramento em tempo real : Use equipamento de monitoramento para observar a posição e o status do cabo óptico durante o processo de sopro do cabo em tempo real e ajuste parâmetros como pressão e fluxo em tempo hábil para evitar que o cabo óptico fique preso ou danificado na tubulação. O monitoramento em tempo real pode garantir o bom andamento da construção e detectar e resolver problemas em tempo hábil.

Manutenção preventiva : Inspecione e mantenha regularmente os equipamentos e tubulações de sopro de ar para garantir que estejam em ótimas condições de funcionamento. A manutenção preventiva não só prolonga a vida útil dos equipamentos, mas também melhora a eficiência e a segurança da construção.

Ao considerar de forma abrangente a seleção de cabos e tubulações ópticas sopradas , equipamentos e processos de sopragem de cabos, tecnologia operacional e monitoramento e ajuste em tempo real, a distância de sopragem de ar do cabo óptico pode ser aumentada significativamente para garantir o bom andamento da construção. A tecnologia eficiente de sopro de ar por cabo óptico pode não apenas aumentar a velocidade de instalação das redes de fibra óptica, mas também reduzir os custos de construção e fornecer um forte suporte para o desenvolvimento de redes de comunicação modernas.
