A terminação de fibra óptica refere-se à conexão física entre Patch Cord ou fios e equipamentos. É uma etapa necessária para redes de fibra óptica e fornece uma maneira conveniente para conexão cruzada de fibra óptica e distribuição de sinal de ondas luminosas. Geralmente temos duas maneiras de terminar cabos de fibra óptica: usando conectores ou emendas.
Ao realizar a terminação do Patch Cord, o conector pode ser colocado na extremidade do chicote de fibra óptica. Desde a introdução da tecnologia de fibra óptica, há décadas, vários tipos de conectores foram desenvolvidos, como SC, FC ou LC. O Conector Óptico é composto por três componentes principais: ponteira, conector e mecanismo de acoplamento.
O conector óptico epóxi/polido é um conector muito tradicional e amplamente utilizado. Você pode descobrir que a maioria dos conectores fabricados na fábrica são conectores ópticos epóxi/polidos. Isso se deve à consideração de vários fatores. /O tipo de polimento tem baixo custo e baixo desempenho de perdas, o que é relativamente confiável em comparação com outros tipos. O fio de fibra óptica é colado ao conector com resina epóxi e a extremidade polida com uma película de polimento especial. Este tipo de conectores tradicionais epóxi e ópticos polidos são usados principalmente em implantações de redes de fibra óptica que exigem o uso de um grande número de conectores.
Conector rápido, um pedaço de fibra é colado na ponteira, a face final da ponteira é polida na superfície PC/UPC/APC e a outra extremidade da fibra é cortada e colocada no corpo do conector. É mais caro que o conector óptico epóxi/polido. A figura abaixo mostra o componente Fast Connector do FCST.

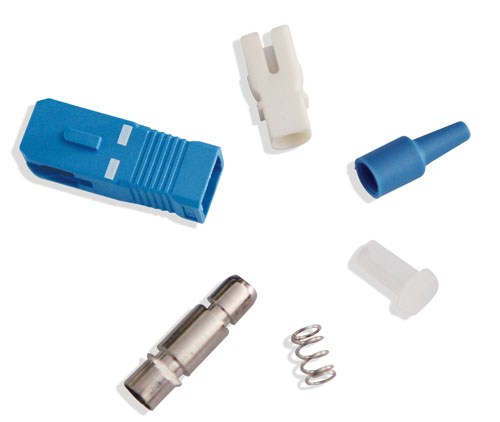

Figura 1 : Conector óptico FCST SC
Recomenda-se a utilização de um localizador visual de falhas para monitorar a perda durante a terminação, pois uma vez que haja um problema no processo de terminação, você perderá o conector e ambos os conectores. É adequado para aplicações de fiação que usam menos conectores e muitas vezes precisam ser movidos, adicionados, alterados ou testados.
A emenda por fusão é outro tipo de terminação comumente usado na terminação de campo sem quaisquer conectores. Pode ser subdividido em emenda mecânica e soldagem.
A emenda mecânica é a conexão de duas ou mais fibras ópticas, que são precisamente alinhadas e fixadas no lugar por componentes mecânicos. Deve-se notar que as fibras ópticas que são unidas mecanicamente não estão permanentemente conectadas, mas são fixadas e mantidas juntas com precisão para que a luz possa entrar em outra fibra óptica a partir de uma fibra óptica.
Como todo o processo de emenda mecânica é relativamente simples e rápido, geralmente é utilizado quando o tempo e as habilidades profissionais são limitados. Os técnicos de fibra óptica geralmente usam emendas mecânicas em cabos de transmissão internos.
A emenda por fusão utiliza o calor gerado pelo arco para obter a terminação da fibra, também conhecida como fusão do arco. Ao contrário da emenda mecânica, a emenda por fusão requer um splicer por fusão, o que mostra intuitivamente que seu custo é mais alto. Quando o processo de emenda por fusão começar, você deve remover todos os revestimentos protetores nas extremidades de cada fibra, depois cortar as fibras com um cutelo de fibra de alta precisão e alinhar as extremidades das fibras com um splicer de fusão e, finalmente, torná-las 'fundidas' ou 'soldadas' usando um arco. A figura abaixo mostra o splicer de fusão FCST.

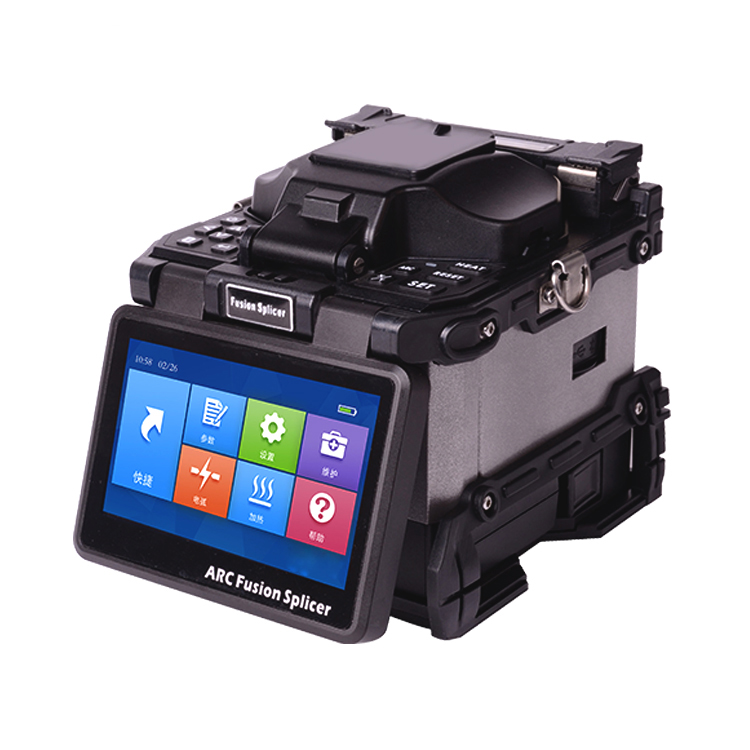

figura 2: Splicer de fusão de fibra de alinhamento núcleo a núcleo FFS-60D
A emenda é geralmente usada em redes monomodo externas, de longa distância e de alto desempenho. Mais importante ainda, a emenda por fusão também é necessária em fábricas que fabricam equipamentos de fibra óptica, como lasers de fibra e amplificadores.
Atualmente, não existe um padrão uniforme na indústria para julgar se a terminação de fibra óptica é melhor para usar conectores ou emendas. A escolha do melhor depende de vários fatores. Consulte as vantagens e desvantagens dos conectores e emendas listadas abaixo. Você pode conseguir alguma ajuda.
1. Benefícios
Em comparação com a emenda por fusão, é mais fácil usar o conector para operar, sem o uso de emenda por fusão, economizando tempo e custos econômicos.
2. Desvantagens
A perda óptica da terminação do conector é maior que a perda óptica da terminação de fusão.
1. Benefícios
Em comparação com o uso de conectores, a emenda não apenas fornece uma junta mais forte e confiável, mas também apresenta menor perda de inserção.
A emenda pode ser usada para misturar vários tipos diferentes de cabos ópticos, por exemplo, um cabo óptico de 48 núcleos pode ser conectado a seis cabos ópticos de 8 núcleos.
2. Desvantagens
A emenda requer operadores com habilidades profissionais e o custo de emenda e montagem pode ser muito alto.
A emenda e a montagem limitam a capacidade de armazenamento da bateria, o que não é conveniente ao trabalhar ao ar livre.
Na implantação de redes de fibra óptica, além dos dois tipos de cabos de fibra óptica com terminação no local, os cabos de fibra óptica pré-terminados estão se tornando cada vez mais populares. Eles podem ser instalados imediatamente sem necessidade de encerramento e teste no local. Mesmo assim, para algumas situações, como transmissão de longa distância ou fiação escondida na parede, a terminação em campo é melhor porque possui maior flexibilidade. Em geral, considere fatores como mão de obra, ferramentas, custo, etc., e então decida qual solução é mais adequada para o seu projeto.
