Como terminar o cabo de fibra óptica com conector rápido SC?

A terminação de cabos de fibra óptica com conectores rápidos SC é uma habilidade crucial para qualquer pessoa envolvida em instalações, reparos ou manutenção de fibra óptica. Os conectores rápidos SC (Subscriber Connector) são amplamente utilizados em diversas aplicações devido à sua facilidade de uso e desempenho confiável. Neste guia, orientaremos você no processo passo a passo de terminação de um cabo de fibra óptica com um conector rápido SC.

Etapa 1: reúna as ferramentas e materiais necessários

Antes de iniciar o processo de rescisão, certifique-se de ter todas as ferramentas e materiais necessários prontos:

• Conector rápido SC

• Cabo de fibra óptica (modo único ou multimodo, conforme sua necessidade)

• Cutelo de fibra

• Ferramenta de decapagem de fibra

• Suprimentos de limpeza de fibra (lenços sem fiapos e solução de limpeza de fibra)

• Epóxi ou adesivo (dependendo do tipo de conector rápido SC utilizado)

• Filme de polimento (para polir o conector)

• Disco ou acessório de polimento (para segurar o conector durante o polimento)

• Microscópio de inspeção de fibra ou localizador visual de falhas (VFL)

• Óculos e luvas de segurança




Etapa 2: Prepare o cabo de fibra

1. Descarne a capa externa: Use a ferramenta de decapagem de fibra para remover a capa externa do cabo de fibra, expondo as fibras individuais. Tenha cuidado para não cortar ou danificar as fibras durante este processo.

2. Remova o revestimento tampão: Assim que as fibras estiverem expostas, use a ferramenta de remoção de fibras novamente para remover o revestimento tampão, deixando as fibras nuas prontas para terminação. O comprimento da fibra exposta deve corresponder ao comprimento exigido pelo conector rápido SC.

3. Limpe a(s) fibra(s): Limpe a(s) fibra(s) nua(s) com um pano sem fiapos e uma solução de limpeza de fibra para remover qualquer poeira, óleo ou contaminantes. A limpeza é essencial para garantir uma rescisão bem-sucedida.

Etapa 3: clivando a fibra

1. Coloque a fibra no cutelo: Insira a fibra preparada no cutelo, alinhando-a cuidadosamente para garantir uma clivagem perpendicular.

2. Faça um corte na fibra: Abaixe a lâmina do cutelo para marcar suavemente a superfície da fibra. Tenha cuidado para não aplicar força excessiva para evitar rachaduras ou lascas na fibra.

3. Complete a clivagem: Aplique uma força controlada para completar a clivagem. Uma clivagem limpa e suave é fundamental para obter conexões com baixas perdas.

Etapa 4: Instalando o SC Fast Connector

1. Abra o conector: Se você estiver usando um conector rápido SC pré-polido, abra o invólucro do conector e insira cuidadosamente a fibra clivada no terminal do conector. Certifique-se de que a fibra esteja totalmente assentada e ligeiramente saliente da extremidade do ferrolho.

2. Aplique epóxi ou adesivo (se necessário): Se você estiver usando um conector rápido SC que requer epóxi ou adesivo, aplique uma pequena quantidade na ponteira do conector antes de inserir a fibra clivada. Siga as orientações do fabricante para o epóxi ou adesivo específico usado.

3. Cure o epóxi (se aplicável): Se você usou epóxi, siga as instruções de cura para garantir uma ligação segura entre a fibra e o conector.

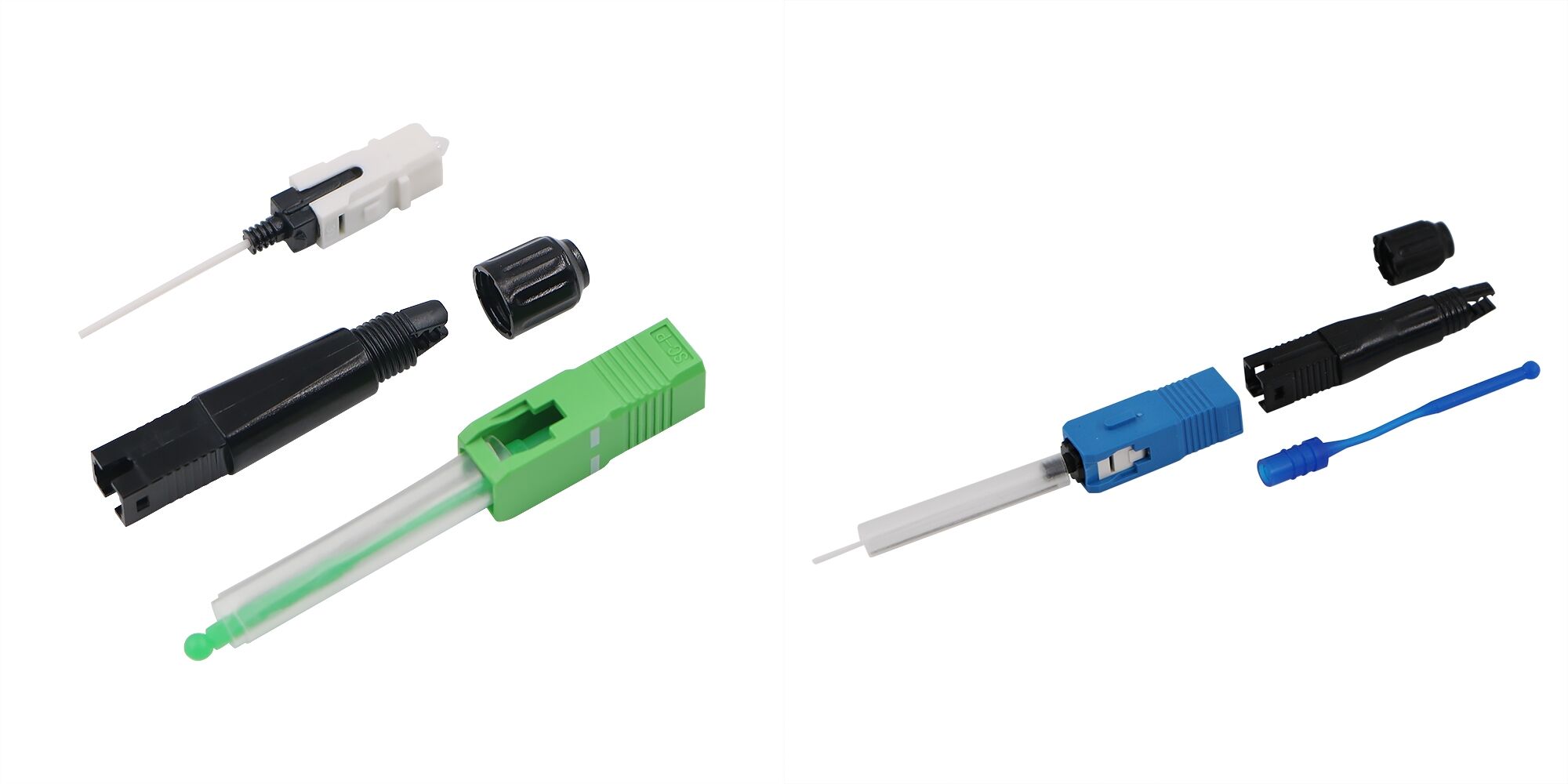

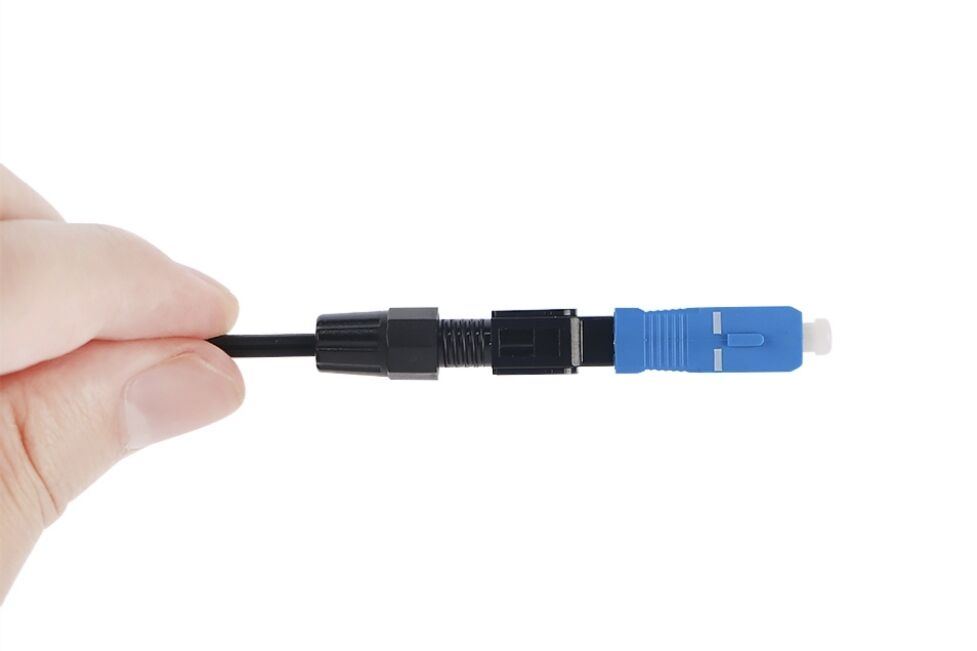

Conector rápido SC

Passo 5: Polir o Conector

1. Coloque o conector no acessório de polimento: Se estiver usando um conector pré-polido, pule esta etapa. Caso contrário, prenda o conector no disco ou acessório de polimento, garantindo que a extremidade do conector fique ligeiramente saliente do acessório.

2. Polir o conector: Use a película de polimento para polir a extremidade do conector em um movimento em forma de oito. Comece com uma película de grão grosso e passe gradualmente para grãos mais finos para um acabamento liso e polido.

3. Inspecione o conector: Após o polimento, inspecione a extremidade do conector usando um microscópio de inspeção de fibra ou VFL. Verifique se há defeitos, arranhões ou contaminação. Um conector limpo e bem polido garante desempenho ideal.

A terminação de cabos de fibra óptica com conectores rápidos SC requer atenção aos detalhes e manuseio adequado de fibras delicadas. Seguindo o guia passo a passo fornecido neste artigo, você pode obter terminações de fibra confiáveis ​​e bem-sucedidas, permitindo transmissão e comunicação de dados eficientes em redes de fibra óptica. Lembre-se sempre de seguir as diretrizes de segurança e as instruções do fabricante ao trabalhar com cabos e conectores de fibra óptica.
