Como realizar o sopro do cabo corretamente？

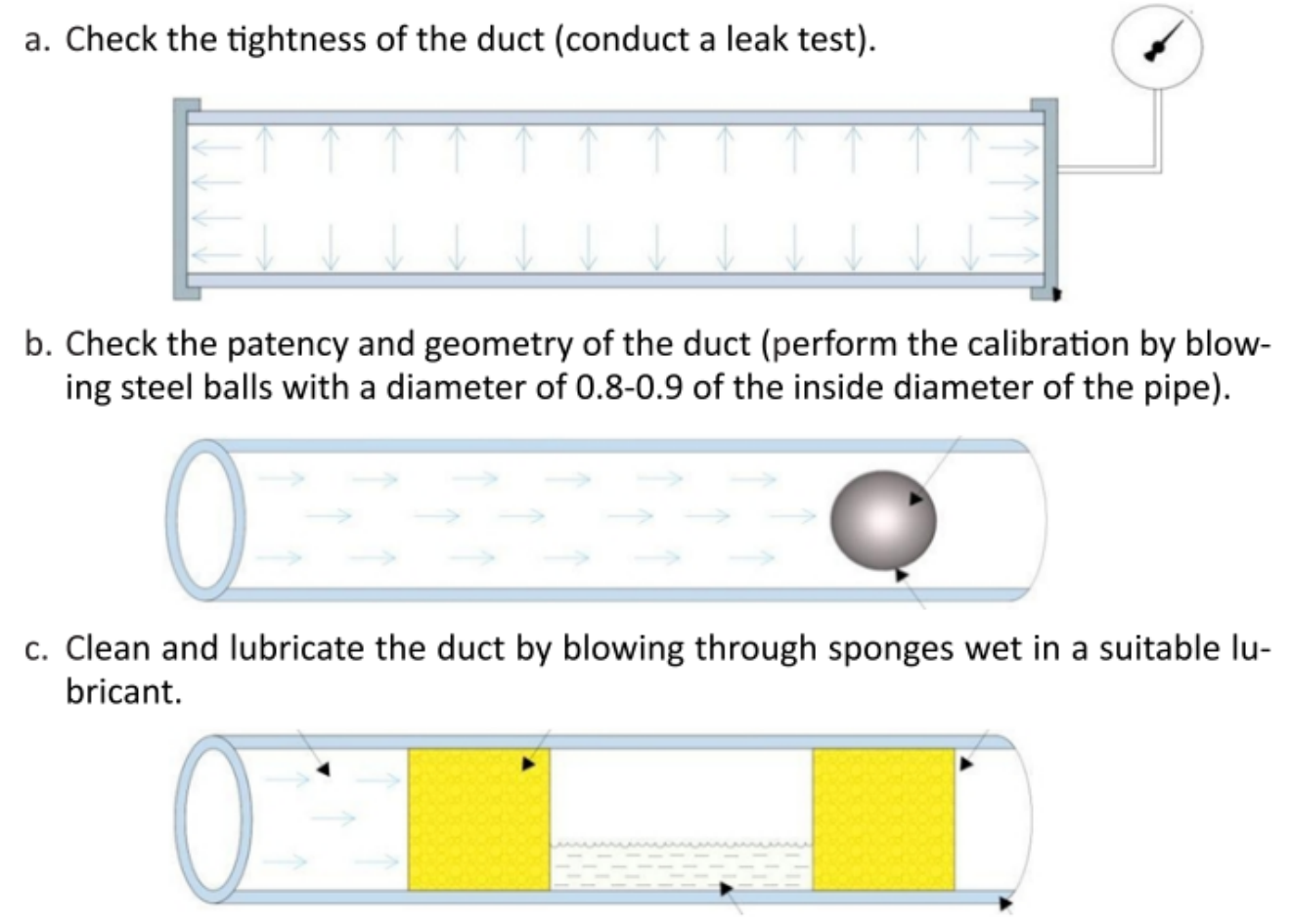

1. PREPARAR O SISTEMA DE DUTOS DE ACORDO

2.SELECIONE O DIÂMETRO DO CABO ADEQUADO PARA O SISTEMA DE DUTOS EXISTENTE

A relação entre o diâmetro externo do cabo e o diâmetro interno do duto deve ser próxima de 60%. Com este valor, consegue-se a maior distância de sopro.

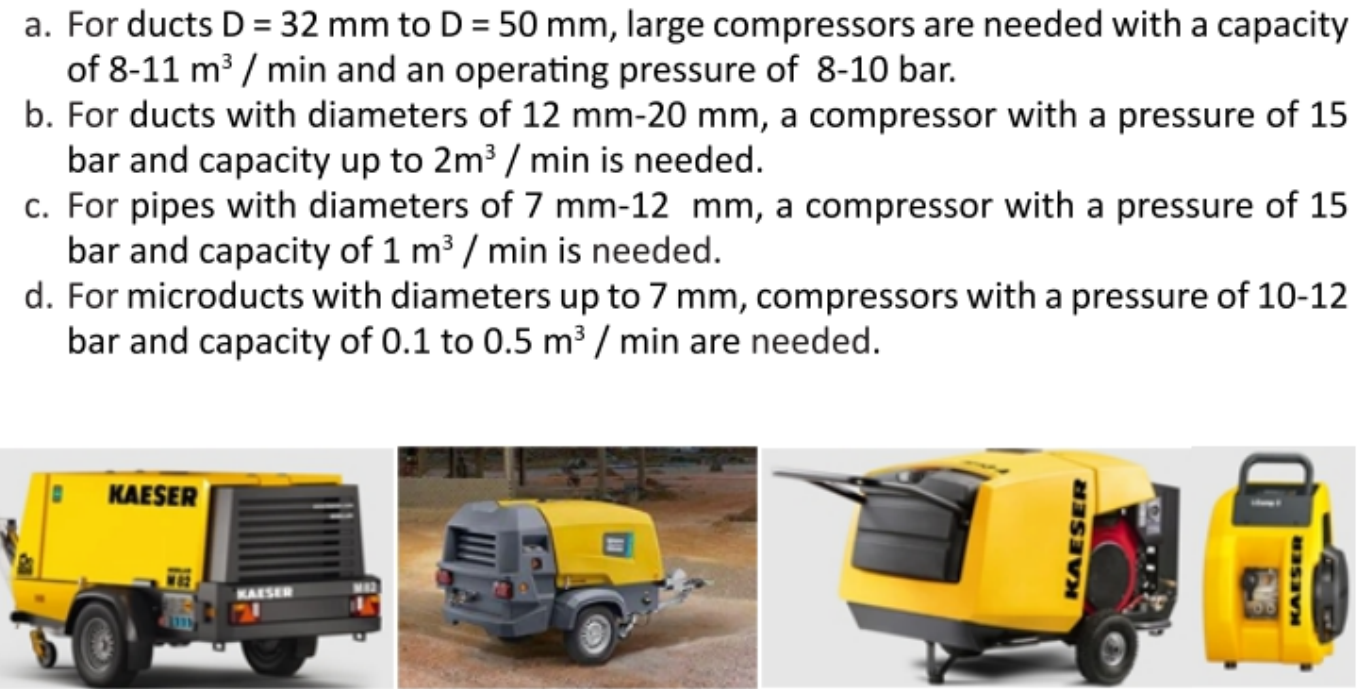

3. ESCOLHA O COMPRESSOR CERTO

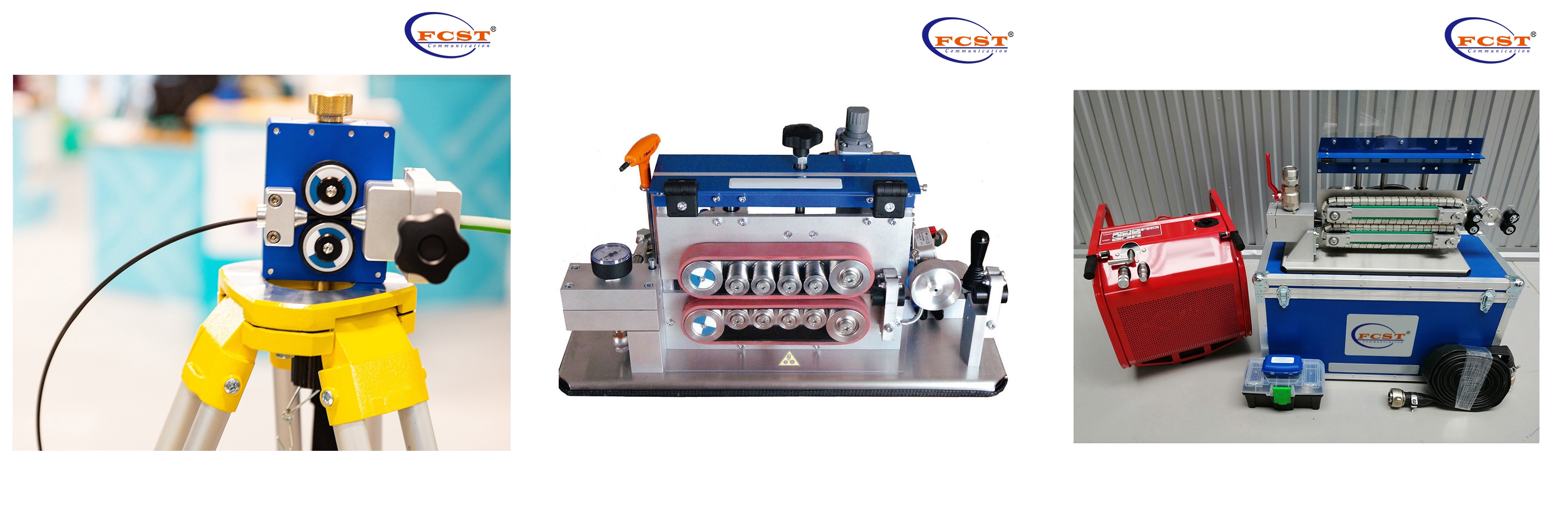

4.SELECIONE A MÁQUINA DE SOPRO CERTA

Tubos até 16mm - FCST-FBM01 Máquina sopradora de fibra Easy Set

Tubos até 20mm - Máquina sopradora de fibra estendida FCST-FBM03

Tubos até 50mm - Máquina Sopradora de Fibra FCST-FBM07

5. ESCOLHA O EQUIPAMENTO CERTO

um. Equipamentos para compressores: refrigeradores de ar, secadores de ar, aquecedores de ar.

b. Equipamentos para sopro de fibra: conectores Y, cabeçotes de sopro.

c. Equipamento de cabos: reboques de cabos, suportes para desenrolamento de cabos, dispositivo de armazenamento de cabos para enrolar o excesso de cabo (Twister, Figaro).

d. Acessórios para tubos e microdutos : reboques e desenroladores, cortadores, testadores de vazamento, calibradores , sondas de localização.

6. TOMAR BOLO DA ORGANIZAÇÃO DO CANTEIRO DE OBRA

um. Um desenrolamento de cabo seguro e livre com a capacidade de controlar a velocidade de desenrolamento.

b. Coloque a máquina de sopro em um suporte seguro e estável.

c. Certifique-se de que o tambor do cabo, a máquina sopradora e o duto estejam alinhados tanto quanto possível.

d. Certifique-se de que o ar que sai e o cabo que sai não atingem ninguém no final do percurso de sopro.

7. LEVAR BOLO DE EQUIPAMENTOS PARA TRABALHADORES

um. Todos os membros operacionais devem ser treinados para trabalhar nas máquinas operadas. As máquinas devem ser acompanhadas de manuais de operação.

b. O pessoal deve estar equipado com roupas de proteção adequadas, garantindo um trabalho seguro.

c. Mantenha os trabalhadores conectados no início e no final da rota de sopro.

d. Depois de concluir a insuflação, reduza a pressão para a atmosférica em todos os dispositivos e linhas .

8. PREPARE O CABO ADEQUADAMENTE

um. Verifique se o cabo está corretamente enrolado no tambor.

b.Verifique se o cabo não está deformado ou danificado.

c. Certifique-se de que o cabo não esteja sujo.

d. Monte uma tampa adequada na cabeça do cabo.

9. FAÇA UM TESTE DE CRASH

um. Conecte um cabo curto de 1 a 1,5 m de comprimento à cabeça de sopro.

bB bloqueie a saída do microduto .

c. No alimentador da máquina sopradora, coloque um cabo de 3-4 m de comprimento .

d. Ajuste os motores para baixa potência e ligue o alimentador de modo que o cabo atinja a extremidade do conduíte cego na velocidade mais alta possível.

eR epita a operação várias vezes, aumentando a potência dos motores a cada vez , até romper o cabo.

f. A força máxima permitida será a da última tentativa, que não danificou o cabo.

10. REALIZAR O PROCESSO DE SOPRO CORRETAMENTE

um. Coloque um protetor de latão na extremidade do cabo.

b. Despeje a quantidade apropriada de lubrificante no duto.

c. Insira manualmente o cabo no duto por vários metros.

d.Instale o duto e o cabo na máquina sopradora.

e. Após iniciar o alimentador (sem o ar conectado) empurre o cabo para dentro do duto o máximo possível, a uma velocidade de até 60 m/min.

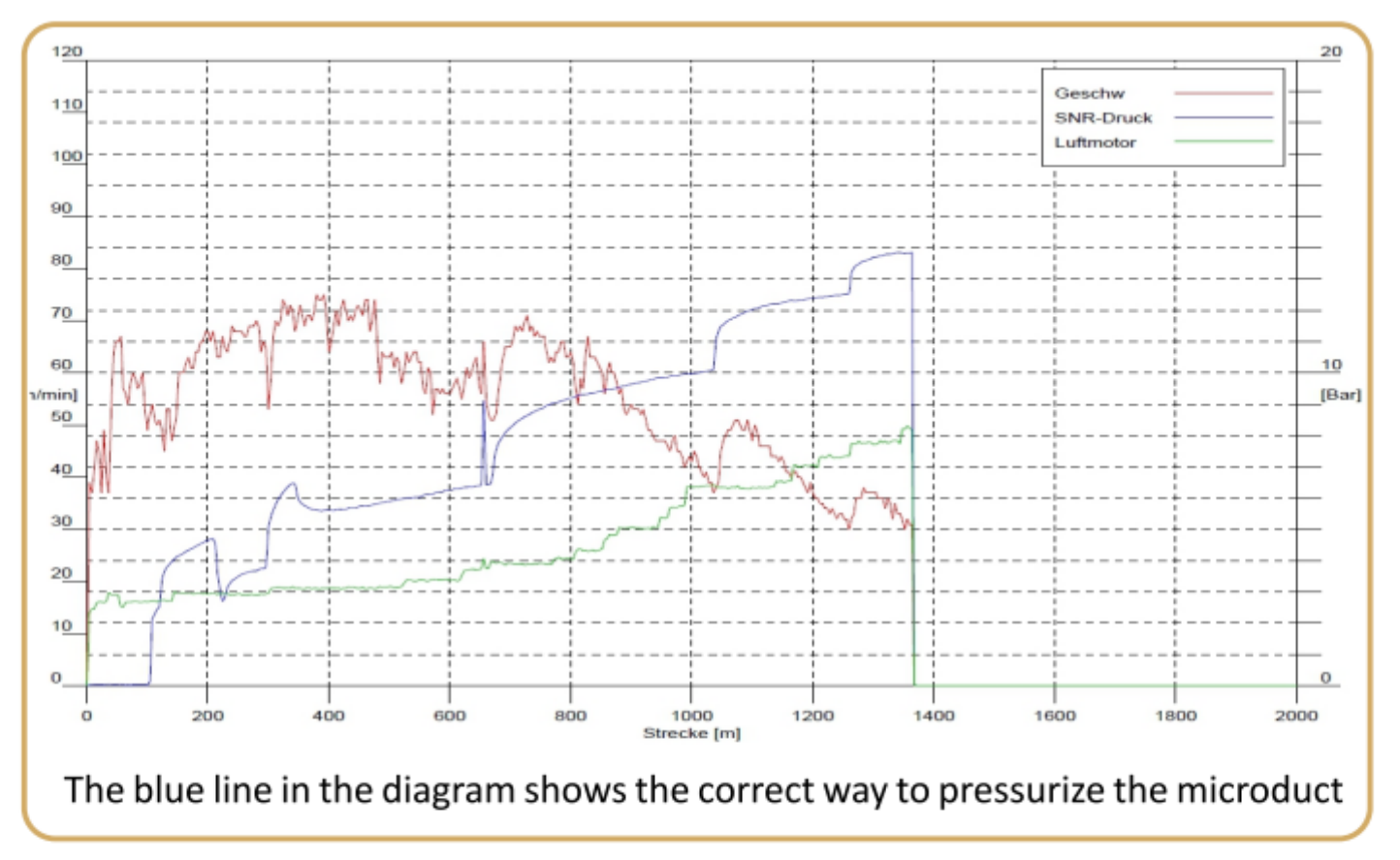

f. Quando a velocidade começa a cair significativamente, o ar comprimido deve ser alimentado lentamente ao cabeçote a uma pressão de 1-2 bar.

g. À medida que a resistência aumenta e a velocidade diminui, a pressão do ar soprado deve aumentar suavemente em 1 bar.

h. Repita o processo até atingir a distância apropriada.

eu. Se o comprimento desejado não for alcançado, pare de soprar, sangre o tubo e tente novamente após alguns minutos, começando com a pressão mínima no cabeçote.

j. A operação pode ser repetida várias vezes.

*O conteúdo do artigo foi escrito originalmente por BLUE DRAGON JET.
