Os recursos de furos de tubulação de dutos de comunicação subterrâneos são recursos básicos de comunicação escassos para os operadores. Excepto no caso de estradas recém-construídas e estradas em zonas de desenvolvimento, a taxa de ocupação de buracos em outras estradas é geralmente elevada. O indicador 'ocupação de furos de tubulação' geralmente é usado para medir o uso de recursos de furos de tubulação em um determinado segmento de tubulação. 'Taxa de ocupação de furos de tubulação' é a razão entre 'o número de subfuros ocupados por cabos ópticos' e 'o número de subfuros convertidos em grupos de tubos'. Geralmente, cada subtubo de um tubo poroso é contado como um subfuro, e um tubo de furo único de grande diâmetro é calculado de acordo com o número de subporos de um tubo poroso com diâmetro externo semelhante. No entanto, o método tradicional de colocação de cabos ópticos tem uma taxa de utilização muito baixa de furos de tubos. Especialmente em áreas urbanas com grandes áreas comerciais, os buracos das tubulações estão basicamente ocupados e novos negócios não podem se desenvolver.
Cabo de fibra óptica subterrâneo emaranhado
Devido às condições de construção, é extremamente difícil expandir a capacidade dos dutos de comunicação. Com a escassez de recursos de oleodutos, os usuários apresentaram requisitos mais elevados para a utilização do espaço, eficiência de construção e conveniência de manutenção dos oleodutos, o que também promoveu o rápido desenvolvimento da tecnologia de sopro de cabos.
Tecnologia de explosão de cabos de fibra
As estruturas comuns dos microcabos soprados a ar são do tipo tubo central e do tipo trançado em camadas . O microcabo tipo tubo central possui boas características de temperatura, mas o número máximo de núcleos é de apenas 24 núcleos. O tipo comumente usado é GYCFXTY.

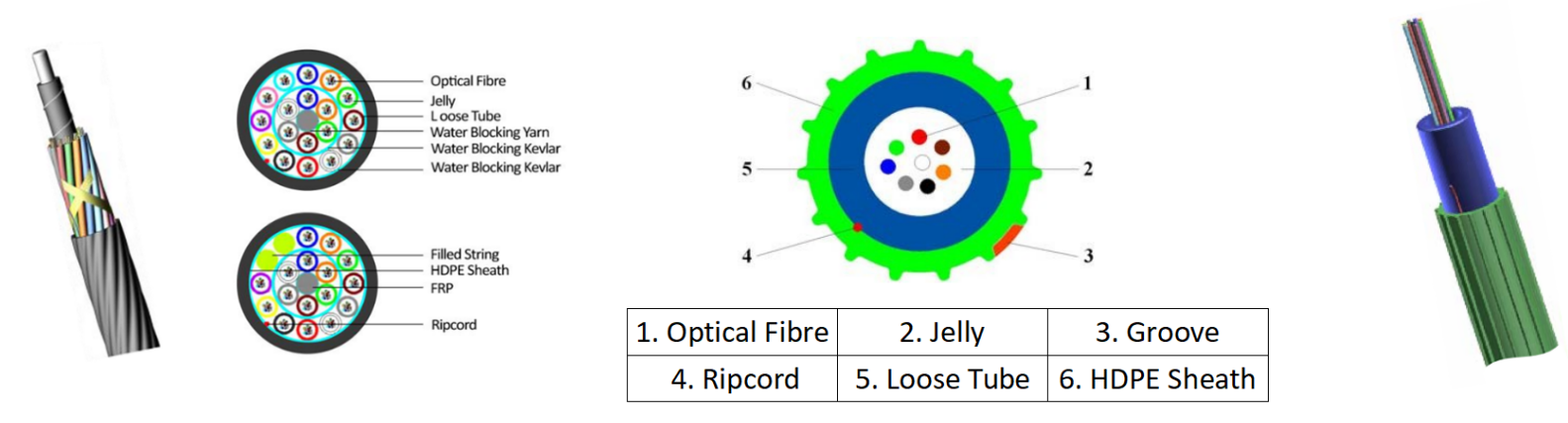

Tipo de camada trançada e tipo de tubo central de cabos
O número de núcleos do microcabo trançado em camadas pode atingir até 576 núcleos e suas características de temperatura são ruins. Ao soprar ar por longas distâncias, um determinado comprimento precisa ser reservado nos pontos inicial e final de cada seção de sopro de ar para se adaptar às mudanças no comprimento do cabo causadas pela temperatura. A bainha dos cabos de fibra óptica soprados em camadas é fina. Se for usada uma estrutura preenchida, a graxa poderá vazar e afetar o efeito de sopro de ar depois que os cabos soprados forem armazenados por um longo período. Portanto, os microcabos trançados em camadas são geralmente secos ou semi-secos. Estrutura da fórmula, digite GCYFY.
DB Tube Bundle é um cabo microóptico com diâmetro externo menor e menos material de bainha do que os cabos ópticos convencionais. É usado para transportar microcabos. O microduto é feito de material composto de plástico de silicone. A parede externa do feixe de tubos enterrados diretamente é geralmente feita de polietileno de alta densidade (HDPE), a parede interna é uma camada lubrificante sólida permanente (camada de núcleo de silício) e a parede interna pode ser equipada com uma ranhura guia de fluxo.
Multidutos HDPE e fibra de sopro de ar são geralmente usados juntos. Um tubo-mãe é colocado em uma tubulação tradicional (para proteger os microtubos internos) e, em seguida, os microtubos são soprados no tubo-mãe e, em seguida, os microcabos são colocados nos dutos de fibra soprados. Como o diâmetro externo do microtubo e dos microcabos é significativamente menor, o número e o número de núcleos dos cabos ópticos podem ser duplicados na mesma tubulação.
Diagrama de Sloution de Jateamento de Cabo para FTTH e FTTB
A tecnologia de microcabos soprados a ar é uma nova tecnologia de sopro de ar por cabo óptico, que primeiro sopra microtubos no tubo mestre colocado e, em seguida, sopra diferentes tipos de microcabos nesses microtubos de acordo com as necessidades dos clientes em diferentes momentos.
Em comparação com os métodos tradicionais de enterramento direto e colocação de dutos, o sopro de cabos pode aproveitar ao máximo os recursos limitados do duto e obter a vantagem de 'um tubo, vários cabos'. Por exemplo, um tubo 40/33 pode acomodar dutos de fibra soprada de 4-5 10 mm ou 10 7 mm, portanto, um tubo 40/33 pode acomodar fibras ópticas de 576 núcleos, o que aumenta a densidade de colocação de fibra e melhora a utilização do tubo.
Vantagens de uma tecnologia de fibra soprada por infravermelho
1) O investimento inicial é reduzido. As operadoras podem soprar microcabos em lotes e investir parceladamente de acordo com a demanda do mercado.
2) O custo da escavação de estradas é reduzido, o custo geral é reduzido, a taxa de utilização de recursos do gasoduto é alta e a densidade da fibra óptica é alta.
3) Ramificação flexível, você pode modificar e reparar rotas de forma arbitrária e flexível. Você só precisa alterar a direção física e o método de conexão dos microtubos para alterar facilmente a estrutura da rede de fibra óptica.
4) Os cabos ópticos são armazenados em microtubos por muito tempo e possuem forte resistência a interferências ambientais externas.
5) Colocação segura. Através do teste de resistência à torção e do teste de permeabilidade antes do assentamento, é mais seguro do que o método tradicional de assentamento por tração de cabos ópticos. Não há necessidade de se preocupar com a quebra ou tração do cabo óptico durante o processo de instalação.
6) É conveniente atualizar linhas no futuro, aumentar o número de núcleos de fibra óptica ou substituir novos tipos de fibras ópticas e adaptar-se continuamente às necessidades do mercado.
Os principais fabricantes do mercado de micro cabos soprados a ar em todo o mundo
l Soluções NCM.
euMexichem .
l Cabos Nestor.
eu Cabos Datwyler.
l Nexans Alemanha.
l Comunicações ópticas Huiyuan.
Draka Comunicações.
