Como instalar o quadro de distribuição de cabos ópticos?

Descrição do produto :

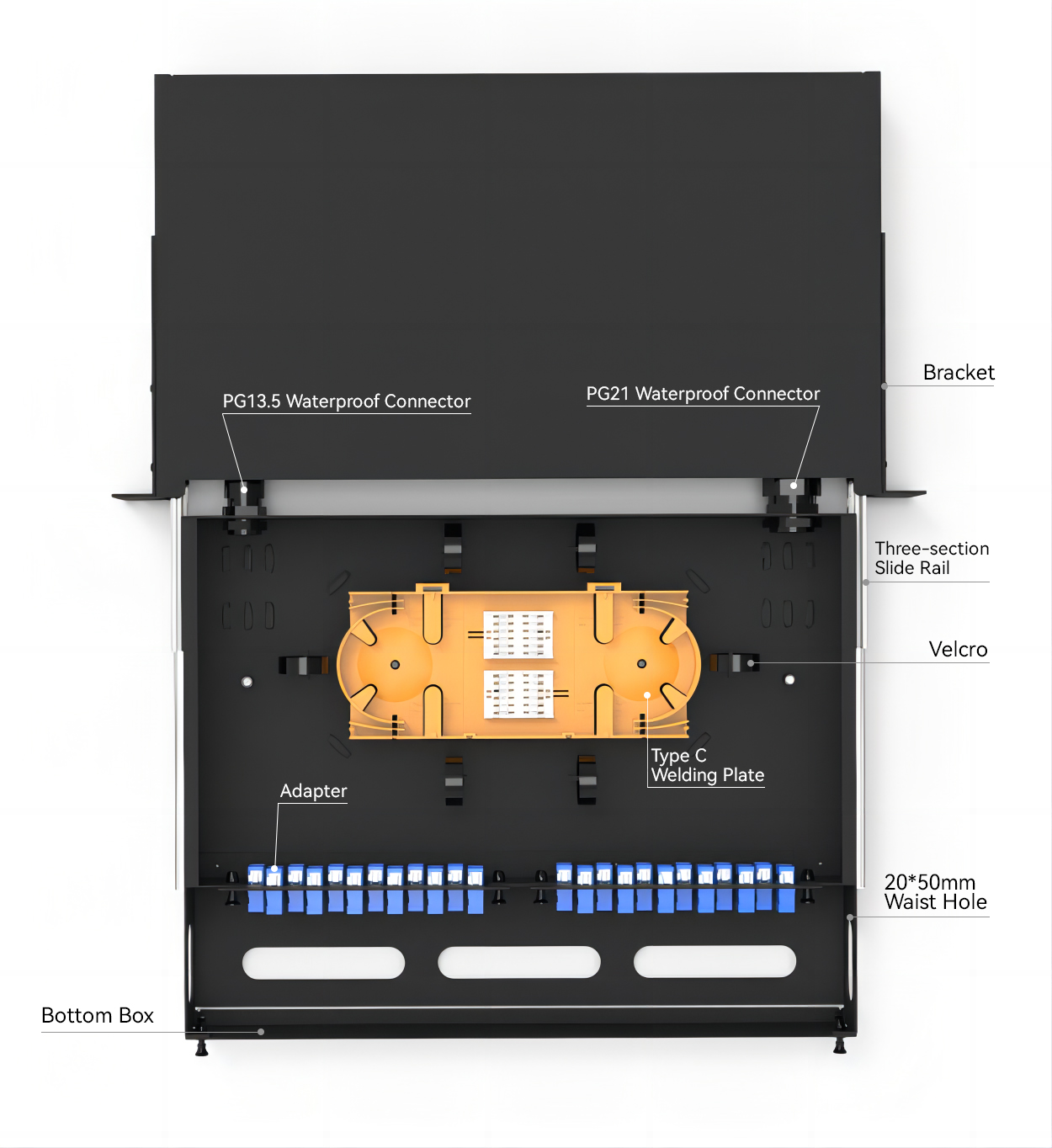

A caixa de distribuição FCST03308 é usada especialmente para ocasiões de emenda de fibra. LC/SC pode atingir 48 núcleos e ST/FC pode atingir 36 núcleos. É equipado com bandejas de emenda por fusão tipo C, cada bandeja possui 24 núcleos. SR2C1 adota corpo de caixa de placa laminada completa, o defletor frontal é placa laminada a frio 1,2, a tampa superior e a caixa inferior são placa laminada a frio 1,5 e o suporte é placa laminada a frio 2,0. A tampa superior e a caixa inferior são conectadas por dois trilhos deslizantes esféricos de aço de 3 seções na lateral. O defletor frontal é conectado à caixa inferior através de duas travas 6,4. A rotação é realizada por dois eixos rebitados na lateral da caixa inferior. O suporte do painel é fixado na caixa inferior por dois parafusos escareados na lateral e quatro parafusos de cabeça redonda na parte inferior. O centro da caixa inferior é fixado à bandeja de emenda por fusão tipo C por dois parafusos escareados.

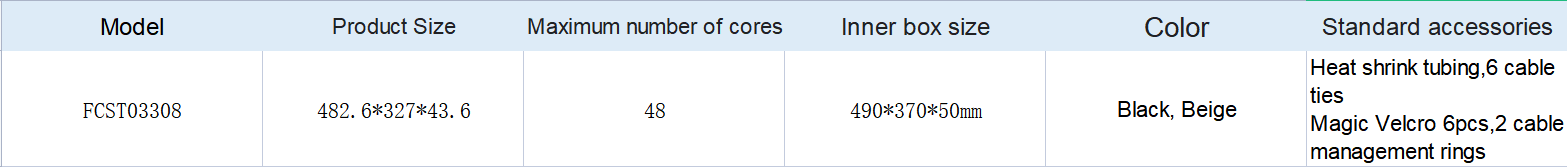

Tamanho do produto acabado FCST03308: 430 * 327 * 43,6 mm, distância axial do trilho deslizante de 3 seções é 220 mm; a distância do painel frontal ao suporte do painel é de 89,2 mm; a distância da parte inferior da caixa ao suporte do painel é de 218,3 mm. A entrada do cabo consiste em dois conectores à prova d'água, PG13.5 e PG21. O cabo de saída tem dois orifícios em forma de cintura de 20 * 50 mm em ambos os lados da caixa inferior.

O FCST03308 é montado em rack ou chassi por meio de dois suportes laterais, com largura padrão de 19 polegadas. Os dois suportes são ranhurados e a profundidade de instalação pode ser ajustada arbitrariamente através de quatro parafusos de cabeça redonda M4.

Etapas cabo de entrada do :

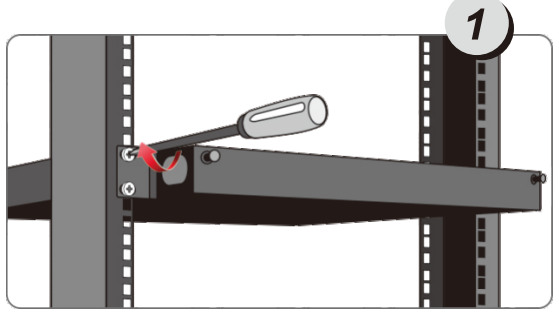

1. Fixe o patch panel no rack

2. Insira o cabo do conector à prova d'água e aperte-o para fixá-lo, e fixe o cabo na nervura da ponte com velcro

3. Insira o conector pigtail no adaptador

4. Solde o cabo de entrada e o rabicho do conector e pressione-o no suporte do tubo termorretrátil para fixá-lo

Etapas de descarregamento do cabo

1. Retire a caixa inferior, retire a trava e abra o defletor frontal

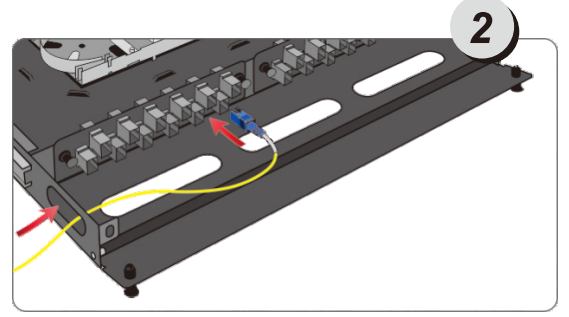

2. Coloque o rabicho do conector através do orifício da cintura e insira o conector no adaptador

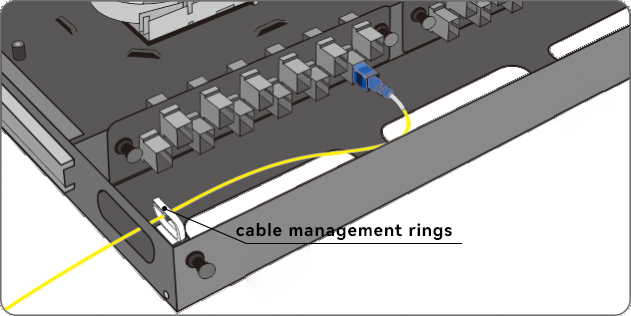

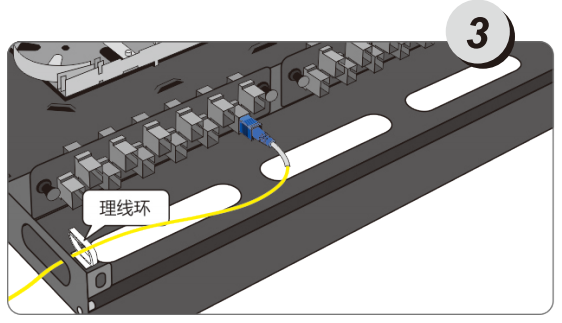

3. Cole o anel de gerenciamento de cabos na caixa inferior. Considerando o raio de curvatura do pigtail, ele deve ser colado o máximo possível na parte externa

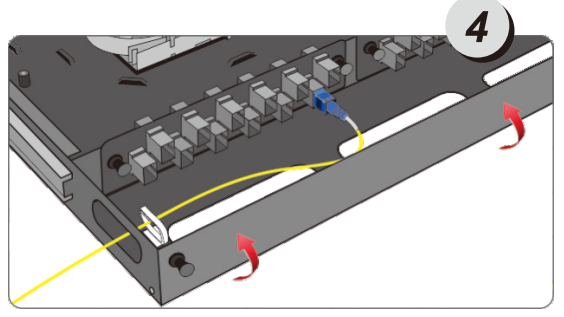

4. Pressione todos os rabichos nos anéis de gerenciamento de cabos em ambos os lados, cubra o defletor frontal e empurre a caixa inferior de volta ao seu lugar

Indicadores Técnicos :

Padrão executivo: quadro de distribuição de fibra YD/T778

Temperatura de trabalho: -5℃~+55℃

Teste de névoa salina: 72 horas

Temperatura relativa: ≤95% (a +40°C)

Pressão atmosférica: 76~106kpa

Nível de tensão suportável: ≤3000V (DC), 1min sem quebra, sem arco

Resistência de isolamento: ≥1000M/500V

Perda de inserção: UPC≤0,2db; APC≤0,3db

Perda de retorno: UPC≥50db; APC≥60db

Durabilidade do plugue: ≥1000 vezes

Adesão: Grau ISO: Classe I Grau ASTM: 4B
