Como evitar problemas de teste de OTDR?

O teste OTDR (Optical Time Domain Reflectometer) desempenha um papel crucial na manutenção e solução de problemas de redes de fibra óptica. Para garantir resultados precisos e confiáveis, é importante estar ciente dos problemas comuns que podem afetar os testes de OTDR . Este artigo fornece dicas práticas para ajudá-lo a evitar problemas comuns em testes de OTDR e obter medições precisas.

Testador de fibra óptica OTDR

1. Medição precisa do comprimento da fibra: Antes de realizar um teste OTDR, é essencial medir com precisão o comprimento da fibra . Medições de comprimento imprecisas podem levar a resultados de testes não confiáveis. Use ferramentas de medição apropriadas, como um medidor de distância, para obter informações precisas sobre o comprimento da fibra.

2.Limpar e calibrar conectores de fibra: Contaminação ou conexões ruins de conectores de fibra podem causar aumento de reflexões ou perdas de sinal, impactando a precisão dos testes OTDR. Antes do teste, certifique-se de que as extremidades do conector de fibra estejam limpas e realize as calibrações necessárias.

3. Evite interferências de reflexão múltipla: Reflexões múltiplas ocorrem quando os sinais de luz saltam para frente e para trás várias vezes dentro da fibra, causando interferência. Ele pode mascarar a localização real das falhas ou fornecer resultados de testes enganosos. Durante o teste, use parâmetros de medição e larguras de pulso adequados para minimizar os efeitos de reflexões múltiplas.

4.Garantir a faixa dinâmica apropriada: A faixa dinâmica é a diferença entre as intensidades máxima e mínima do sinal que um dispositivo OTDR pode medir. Selecione uma faixa dinâmica apropriada que se adapte ao cenário de teste, garantindo que ela capture sinais fracos perto de locais de falta e evite sobrecarga de sinal.

5. Compreenda os tipos de fibra e os parâmetros de teste: Diferentes tipos de fibras, como fibras monomodo e multimodo, podem exigir diferentes configurações de parâmetros de teste. Familiarize-se com o tipo de fibra e os requisitos dos parâmetros de teste e defina as configurações adequadamente.

6.Considere o impacto do ambiente de teste: Fatores ambientais, como variações de temperatura, flexão ou alongamento da fibra, podem influenciar os resultados do teste. Esforce-se para manter um ambiente de teste estável e esteja ciente de como os fatores ambientais podem afetar a precisão de suas medições.

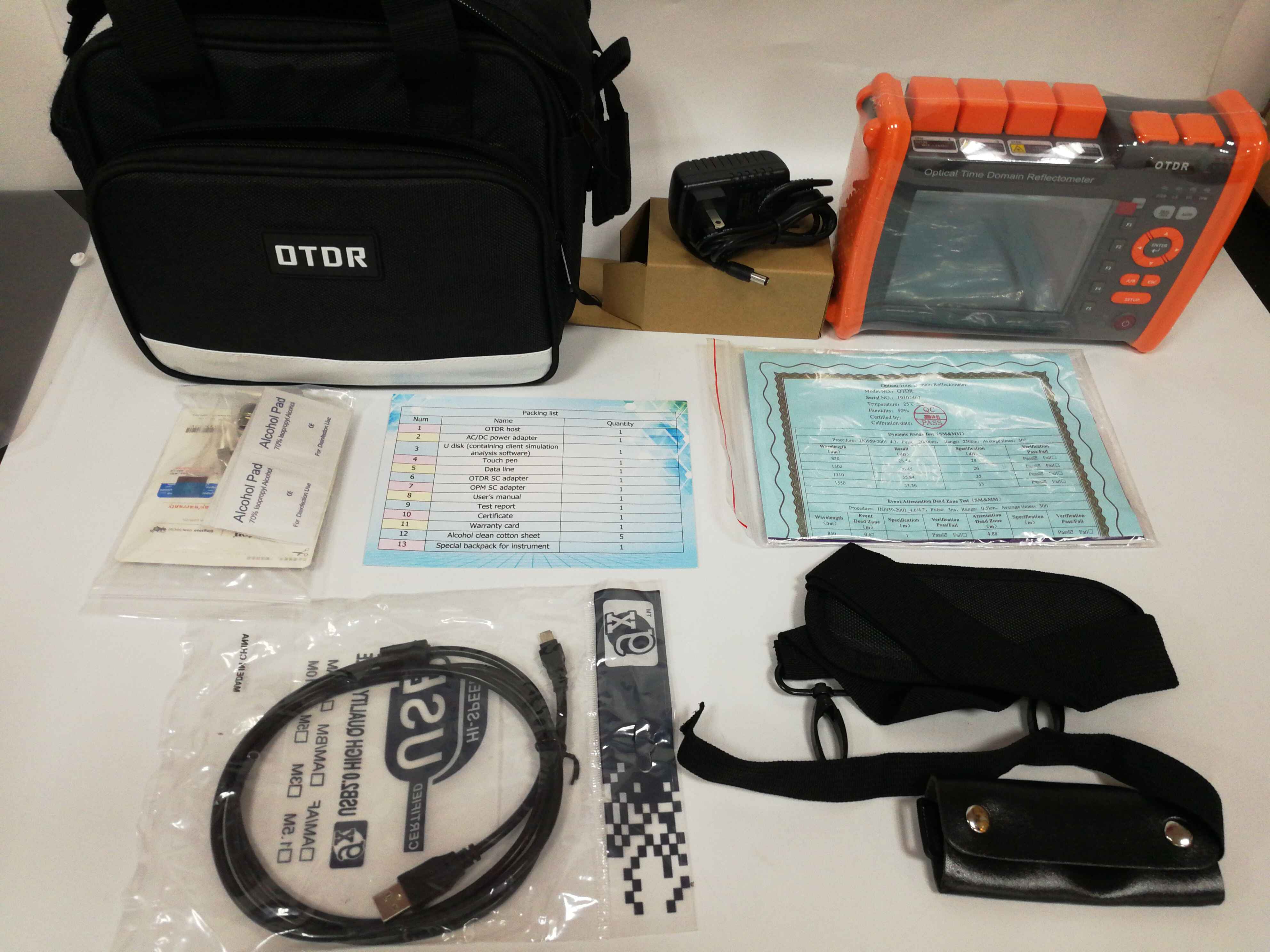

Exibição do kit de ferramentas OTDR

Seguindo essas diretrizes, você pode mitigar problemas comuns de testes de OTDR e obter resultados precisos e confiáveis. Lembre-se de ler atentamente o manual do usuário do dispositivo, seguir as práticas recomendadas e consultar engenheiros de fibra óptica ou pessoal de suporte técnico para testes importantes de OTDR. Garantir procedimentos de teste adequados contribuirá para a manutenção e solução de problemas eficazes das redes de fibra óptica.

Lembre-se de que uma abordagem cuidadosa e meticulosa o ajudará a evitar armadilhas e a obter resultados bem-sucedidos nos testes de OTDR.
