Como escolher o medidor de energia óptica certo?

Medidor de potência óptica é usado para medir a potência óptica absoluta ou a perda relativa de potência óptica através de uma seção de fibra. Nos sistemas de fibra óptica, medir a potência óptica é fundamental, assim como um multímetro na eletrônica. Em medições de fibra óptica, os medidores de potência óptica são medidores comumente usados ​​para serviços pesados. Medindo a potência absoluta de um transmissor ou rede óptica, um medidor de potência óptica é capaz de avaliar o desempenho do equipamento de terminação óptica. Usado em combinação com uma fonte de luz estabilizada, um medidor de potência óptica pode medir a perda de conexão, verificar a continuidade, e ajudar a avaliar a qualidade da transmissão do link de fibra óptica.

Para selecionar o certo medidor de potência óptica para um aplicativo específico de usuário, você deve se concentrar nos seguintes pontos.

1. Selecione o tipo de sonda e tipo de interface ideais.

2. Avalie a precisão da calibração e os procedimentos de calibração de fabricação para atender à sua gama de requisitos de fibra e conector.

3. Certifique-se de que esses modelos sejam compatíveis com sua faixa de medição e resolução de exibição.

4. com medição direta de perda de inserção da função dB.

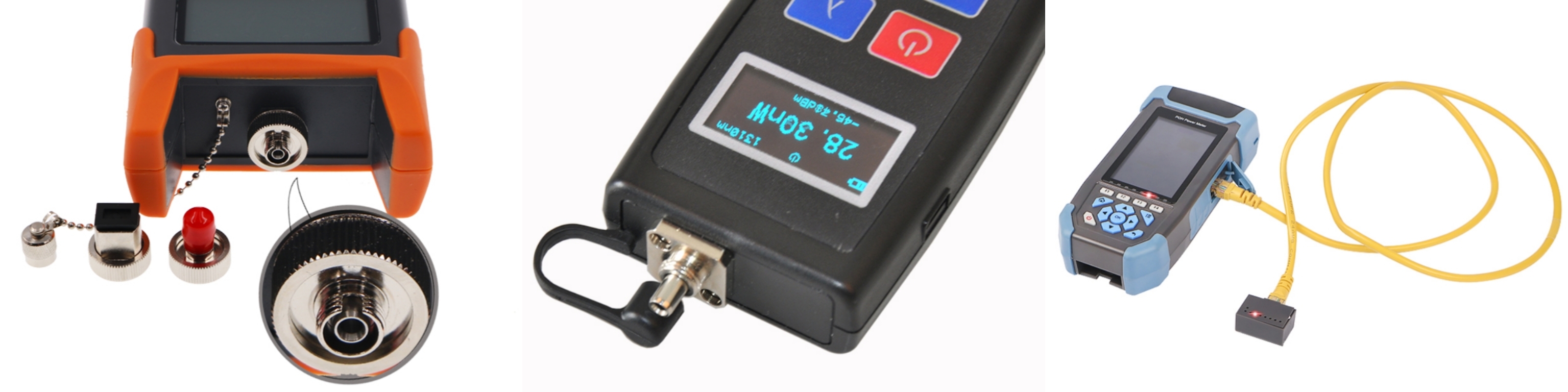

Diferente Iinterface do medidor de potência óptica

A unidade de potência óptica é dbm, nos transceptores ou interruptores de fibra óptica no manual tem sua luz e recebe energia óptica, geralmente leve menos que Odbm, a extremidade receptora pode receber a potência óptica mínima é chamada de sensibilidade, pode receber a potência óptica máxima menos o valor da sensibilidade da unidade é db (dbm - dbm = db), conhecido como faixa dinâmica. A potência luminosa menos a sensibilidade recebida é o valor permitido de atenuação da fibra. A potência luminosa real menos a potência óptica real recebida é a atenuação da fibra (db). O valor ideal da potência óptica recebida na extremidade receptora é a potência óptica máxima que pode ser recebida - (faixa dinâmica/2). Como a faixa dinâmica de cada tipo de transceptor óptico e módulo óptico não é a mesma, a fibra específica pode permitir a atenuação de quanto depende da situação real, de um modo geral, a atenuação permitida de 15-30db ou mais.

Alguns manuais irão apenas emitir luz e distância de transmissão de dois parâmetros, às vezes será indicado quanta fibra por quilômetro de atenuação distância de transmissão calculada, principalmente 0,5db/km, com a distância mínima de transmissão dividida por 0,5, é a potência óptica máxima que pode ser recebida. Se a potência óptica recebida for superior a este valor, o transceptor óptico pode queimar. O distância máxima de transmissão dividida por 0,5, é a sensibilidade, se o recebido for menor que o valor da potência óptica, o link pode não funcionar.

A conexão de fibra óptica tem duas maneiras, uma é uma conexão fixa, uma é uma conexão ativa, a conexão fixa é emenda por fusão, é a utilização de equipamentos especiais através da descarga, a fibra óptica será derretida para que as duas seções da fibra óptica sejam conectadas entre si, a vantagem da atenuação é pequena, a desvantagem é a operação do complexidade e flexibilidade dos pobres. A conexão da atividade é feita por meio do conector, geralmente no ODF para conectar o trança, a vantagem é a operação é simples e flexível, a desvantagem é que a atenuação é grande, de modo geral, a atenuação de uma conexão de atividade equivale a um quilômetro de fibra. Fibra óptica a atenuação pode ser estimada desta forma: incluindo conexões fixas e ativas, por quilômetro de atenuação de fibra 0,5db, se a atividade da conexão for muito pequena, esse valor pode ser 0,4db, fibra óptica pura não inclui a atividade da conexão pode ser reduzido para 0,3db, o valor teórico da fibra óptica pura é 0,2db/km; para o seguro do medidor na maioria dos casos até 0,5 para sempre.

Teste de fibra óptica TX e RX devem ser testados separadamente, no caso de fibra única devido ao uso de apenas uma fibra, então é claro, só precisa testar uma vez. O princípio de implementação de fibra única de acordo com a empresa produtora é WDM, mas acho que o uso de acoplador de fibra óptica é mais provável.
