Como emendar cabos de fibra óptica?

O que é emenda de fibra?

O splicer de fusão é o ato de unir duas fibras ópticas ponta a ponta. O objetivo é fundir as duas fibras de tal forma que a luz que passa através das fibras não seja espalhada ou refletida de volta pela emenda, e de modo que a emenda e a região ao seu redor sejam quase tão fortes quanto a fibra intacta. Quando feita corretamente, a emenda cria um cabo com maior durabilidade e perda mínima. Graças à fusão de fibra, quando a fibra quebra, a enorme inundação de dados ainda pode ocorrer rapidamente na rede de telecomunicações.

Emenda Mecânica : Uma junta mecânica alinha duas ou mais pontas de fibra quebradas e mantém as fibras unidas através de uma única montagem. A emenda mecânica requer menos tempo e esforço, não utiliza energia e possui poucas ferramentas. No entanto, a emenda mecânica é geralmente considerada temporária e pode resultar em perdas de inserção de cerca de 0,3 dB.

Emenda por fusão : A emenda por fusão de fibra é o método de emenda por fusão de fibra mais comumente usado e também é o método principal discutido neste artigo. No processo de emenda por fusão, uma máquina de emenda por fusão especializada é usada para alinhar com precisão as duas extremidades da fibra e, em seguida, as extremidades do vidro são fundidas usando um arco elétrico ou algum tipo de calor. A vantagem deste método de soldagem é que ele produz uma conexão transparente, não reflexiva e contínua entre as fibras ópticas, e atinge perdas muito baixas, geralmente de apenas 0,1db.

Os dois métodos mais comuns de emenda de fibra são fusão e mecânico. Tanto a emenda por fusão quanto a emenda mecânica atingem o mesmo alvo, que conecta duas fibras ópticas entre si para que os sinais de luz possam viajar suavemente através delas. De modo geral, é recomendado o uso de emenda por fusão. Este método apresenta baixas perdas e baixos custos de manutenção subsequentes. A seguir, serão apresentadas as etapas operacionais específicas deste método de emenda por fusão.

Como emendar cabos de fibra óptica ?

Etapa 1: Preparação da fibra. Primeiro precisamos usar um descascador de cabos para remover a camada protetora da fibra óptica, como revestimento, capa e bainha. A fibra nua precisa ser limpa cuidadosamente com algodão embebido em álcool para garantir que esteja impecável.

Etapa 2: clivar a fibra. Cutelos de fibra são usados ​​para cortar. Este é um dos passos mais importantes. Um cortador de fibra ruim ou um corte ruim pode aumentar significativamente a atenuação de uma junta soldada. É por isso que temos que executar esta etapa com cuidado. Uma boa superfície final de corte é plana, o que é benéfico para o trabalho de emenda subsequente.

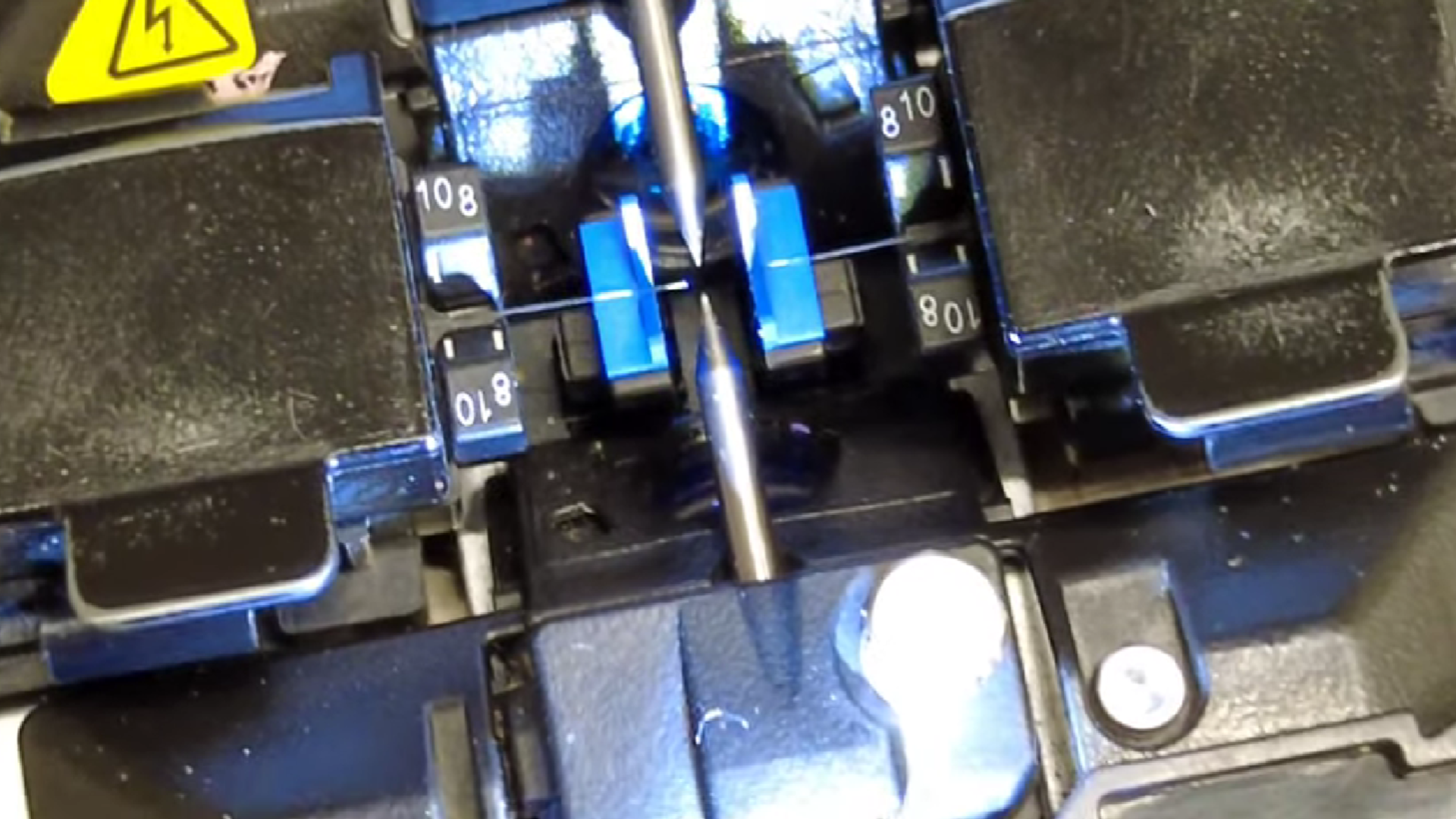

Etapa 3: Coloque as fibras ópticas preparadas em ambos os lados da máquina de emenda de fibra óptica e fixe-as. O splicer de fusão primeiro usa um microscópio e um motor de posicionamento 3D para posicionar a fibra. Alinhar uma fibra significa combinar perfeitamente suas extremidades para que a luz possa viajar de uma fibra para outra com perda, reflexão ou distorção mínimas. Após a conclusão do posicionamento, um arco elétrico é formado entre os eletrodos, derretendo a fibra óptica. As juntas fundidas foram então testadas quanto à resistência mecânica e atenuação da junta. Dessa forma, a emenda é concluída, mas a emenda é sensível e precisa de proteção.

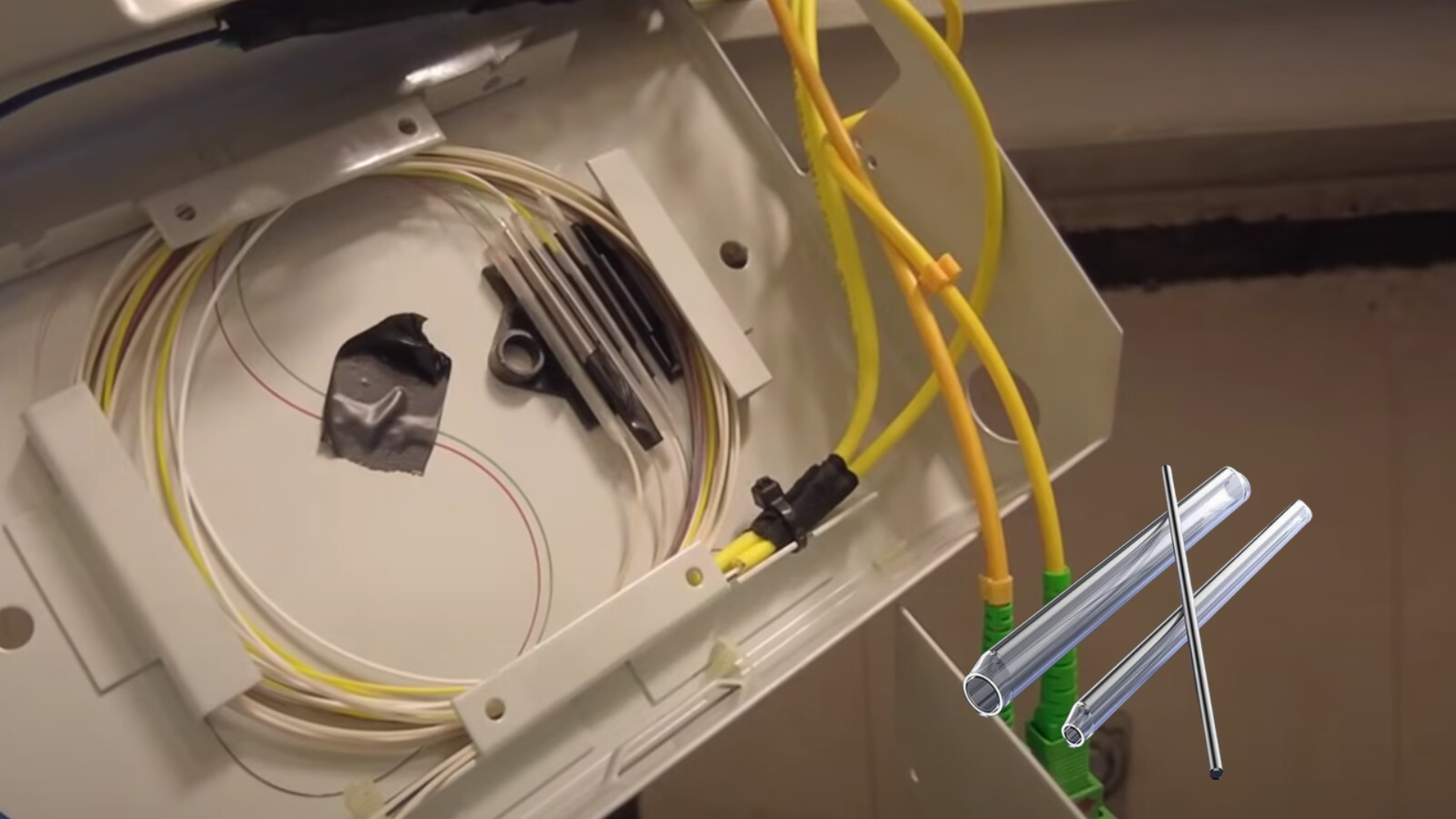

Etapa 4: Proteção da fibra: Uma junta soldada típica tem uma resistência à tração entre 0,5 e 1,5 libras e não quebrará durante o manuseio normal. Mas, para proteger a fibra das forças de flexão e tração, precisamos usar luva de proteção de fibra óptica , silicone ou protetores mecânicos de crimpagem para proteger o conector de fatores externos e quebras.
