O método científico de enrolamento de fibra pode tornar o layout da fibra óptica razoável, a perda adicional é pequena, pode resistir ao teste do tempo e do ambiente hostil e pode evitar o fenômeno de quebra da fibra causada pela extrusão.

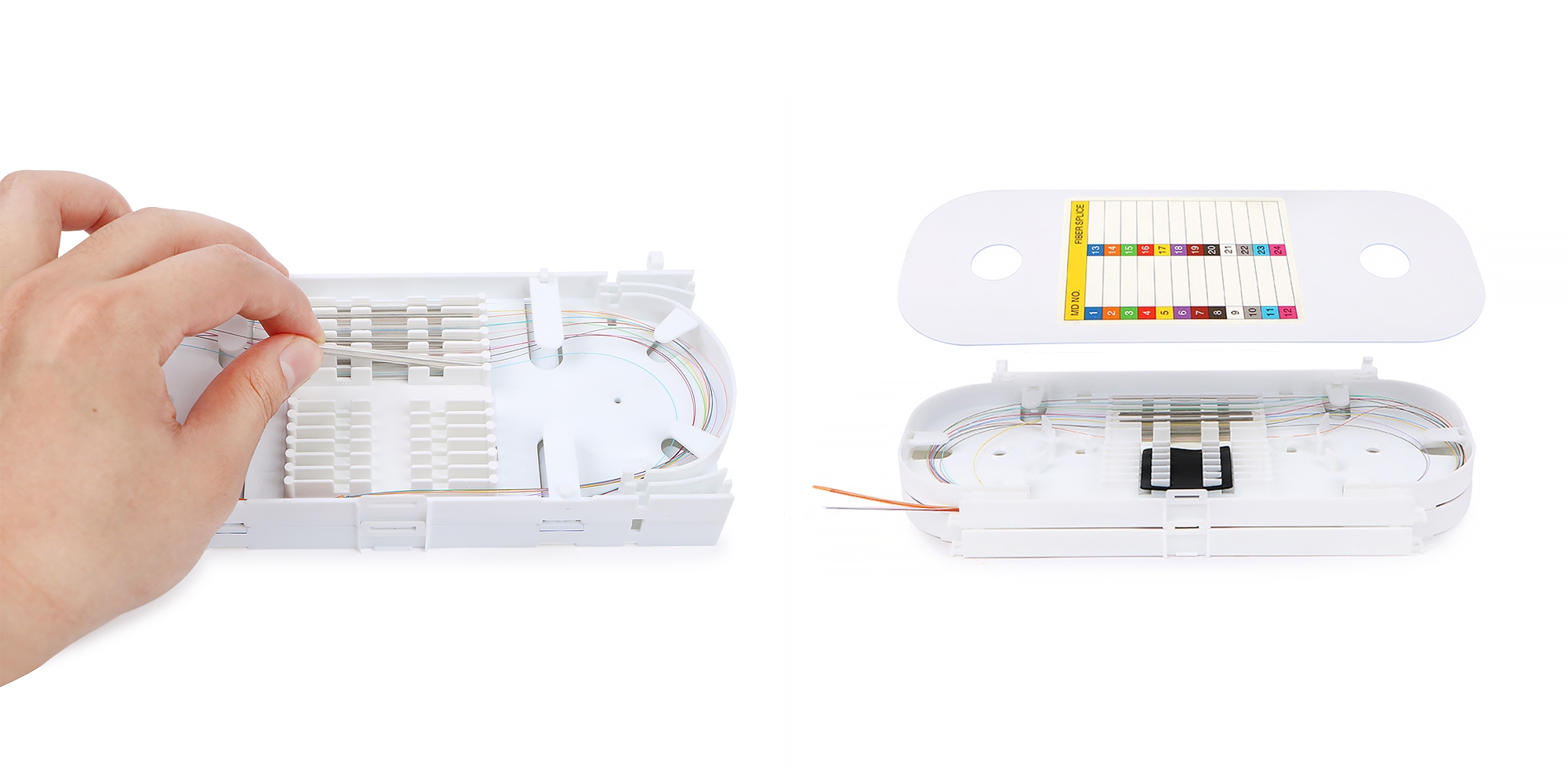

Bandeja de emenda de fibra
Regras de gerenciamento de fibra óptica
1. Enrole as fibras ao longo da direção do tubo solto ou da direção da ramificação do cabo óptico. O primeiro é aplicável a todos os projetos de emenda; o último é aplicável apenas à extremidade do cabo óptico principal e possui uma entrada e múltiplas saídas. A maioria das ramificações são pequenos cabos ópticos logarítmicos. A regra é enrolar a fibra uma vez após emendar e contrair termicamente uma ou várias fibras em tubos soltos ou fibras em um cabo de direção dividida. Evita a confusão de fibras ópticas entre tubos soltos de fibras ópticas ou entre diferentes ramais de cabos ópticos, tornando-o de layout razoável, fácil de enrolar e desmontar e mais fácil de manter no futuro.
2. Pegue a unidade de colocação de tubos termorretráteis na bandeja reservada como unidade para enrolar a fibra. Esta regra é baseada na quantidade de tubos termorretráteis que podem ser colocados em uma pequena área de colocação na bandeja reservada na caixa de emenda. O mesmo feixe de fibras ópticas causado por diferentes posições é irregular, difícil de enrolar e fixar, e até aparecem curvas acentuadas e pequenos círculos.
3. Em casos especiais, como divisores ópticos , tranças para cima ou para baixo, tranças e outros dispositivos especiais na emenda, é necessário primeiro emendar , encolher por calor e enrolar fibras ópticas comuns e, em seguida, lidar com as situações acima, por uma questão de segurança. Operação de gestão para evitar o aumento de perdas adicionais causadas pela extrusão.

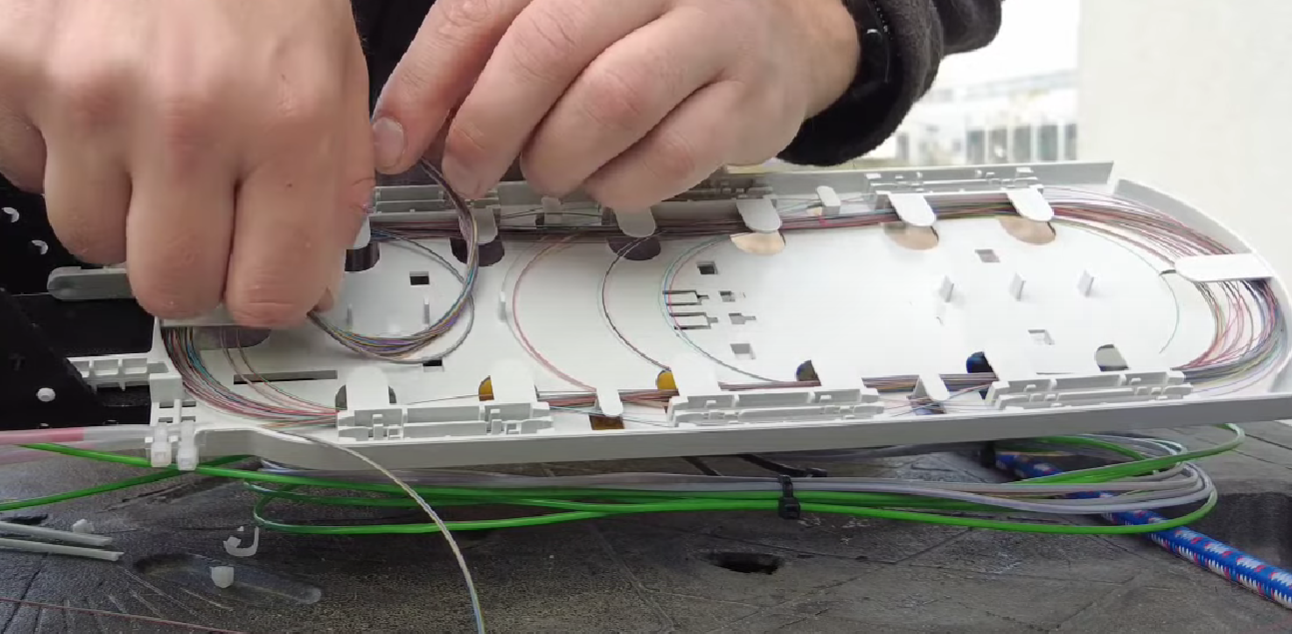

Método de gerenciamento de fibra óptica
1. Primeiro o meio e depois os dois lados, ou seja, primeiro coloque as mangas termorretráteis na ranhura de fixação uma a uma e depois trate as fibras restantes dos dois lados. É benéfico proteger as juntas das fibras e evitar possíveis danos causados pela bobina de fibra. Este método é frequentemente usado quando o espaço reservado para a fibra óptica é pequeno e a fibra óptica não é fácil de enrolar e fixar.
2. Comece por uma extremidade para enrolar a fibra, ou seja, comece pela fibra de um lado, fixe o tubo termorretrátil e depois processe o restante da fibra do outro lado. De acordo com o comprimento da fibra restante de um lado, a posição de instalação do tubo de cobre eficaz pode ser selecionada de forma flexível, o que é conveniente e rápido, e pode evitar curvas acentuadas e pequenos círculos.
3. O manuseio de circunstâncias especiais, como fibras ópticas individuais que são muito longas ou muito curtas, pode ser enrolado separadamente na extremidade; quando existem dispositivos ópticos especiais, eles podem ser processados em outra bobina, se forem enrolados com fibras ópticas comuns, devem ser colocados levemente na fibra óptica comum e um revestimento tampão é adicionado entre os dois para evitar a quebra da fibra causada pela extrusão, e a fibra traseira de dispositivos ópticos especiais não deve ser muito longa.
4. De acordo com a situação real, uma variedade de fibras de disco gráfico são usadas. De acordo com o comprimento da fibra restante e o tamanho do espaço reservado em disco, ela será enrolada naturalmente de acordo com a tendência. Não puxe com força. Você deve usar vários gráficos de maneira flexível, como círculo, elipse, 'CC' e '~' (observe R≥4cm), maximizar o uso do espaço reservado em disco e reduzir efetivamente a perda adicional causada pela fibra do disco.
Além disso, fortalecer o monitoramento do OTDR é de grande importância para garantir a qualidade da fusão da fibra óptica, reduzir a perda adicional causada pela bobina de fibra e os possíveis danos à fibra óptica causados pela caixa de vedação . . A continuidade do cabo óptico é um trabalho meticuloso, principalmente nas ligações de preparação da face final, soldagem, enrolamento da fibra, etc., exigindo que o operador observe atentamente, considere com cuidado e opere de forma padronizada.
