As principais razões e contramedidas da luz fraca da ONU

Introdução​

As razões para a luz fraca da ONU incluem principalmente dois aspectos: razões do equipamento e atenuação do link ODN excedendo o padrão. Por motivos de equipamento, é fácil de encontrar no gerenciamento da rede e geralmente pode ser encontrado e eliminado a tempo. Atualmente, a luz fraca da ONU é causada basicamente pela atenuação excessiva do link ODN.

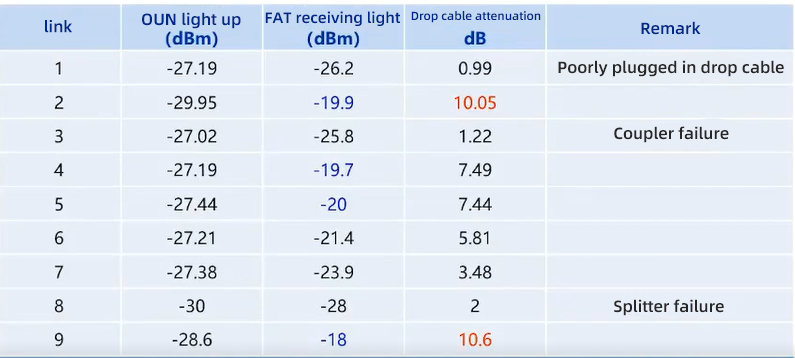

Para o link ODN de baixa luminosidade, testamos a potência óptica downstream do PON na cruz óptica do tronco e na cruz óptica da fiação, respectivamente, e nenhuma anormalidade óbvia foi encontrada. Ao testar no FAT, apenas cerca de 30% das anomalias de atenuação foram encontradas. Conforme mostrado na tabela abaixo, mostra que cerca de 70% dos problemas de link de luz fraca estão no segmento residencial.

A seção de entrada geralmente usa cabo drop, que tem menos de 100 metros de comprimento, o que representa apenas cerca de 1% do comprimento de todo o link ODN. Por que produz grande atenuação?

Fenômeno de falha

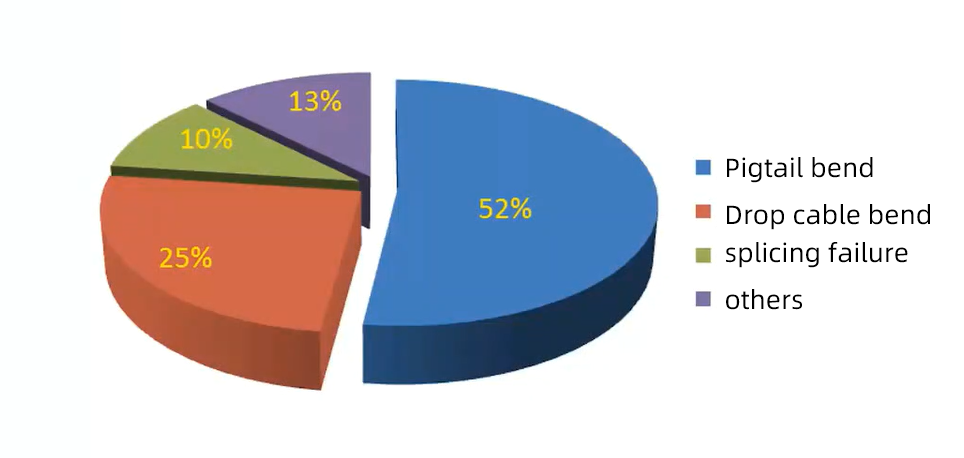

Em 'Qual é a diferença na resistência à flexão entre as fibras G.657 e G.652 comumente usadas? 'No artigo, analisamos que o uso de pigtails G.652 na extremidade do cabo óptico do segmento doméstico FTTH no modem FAT e óptico é o principal motivo para a atenuação excessiva do cabo óptico doméstico. No entanto, cerca de 25% da perda do link é excessiva devido à flexão do próprio cabo drop.

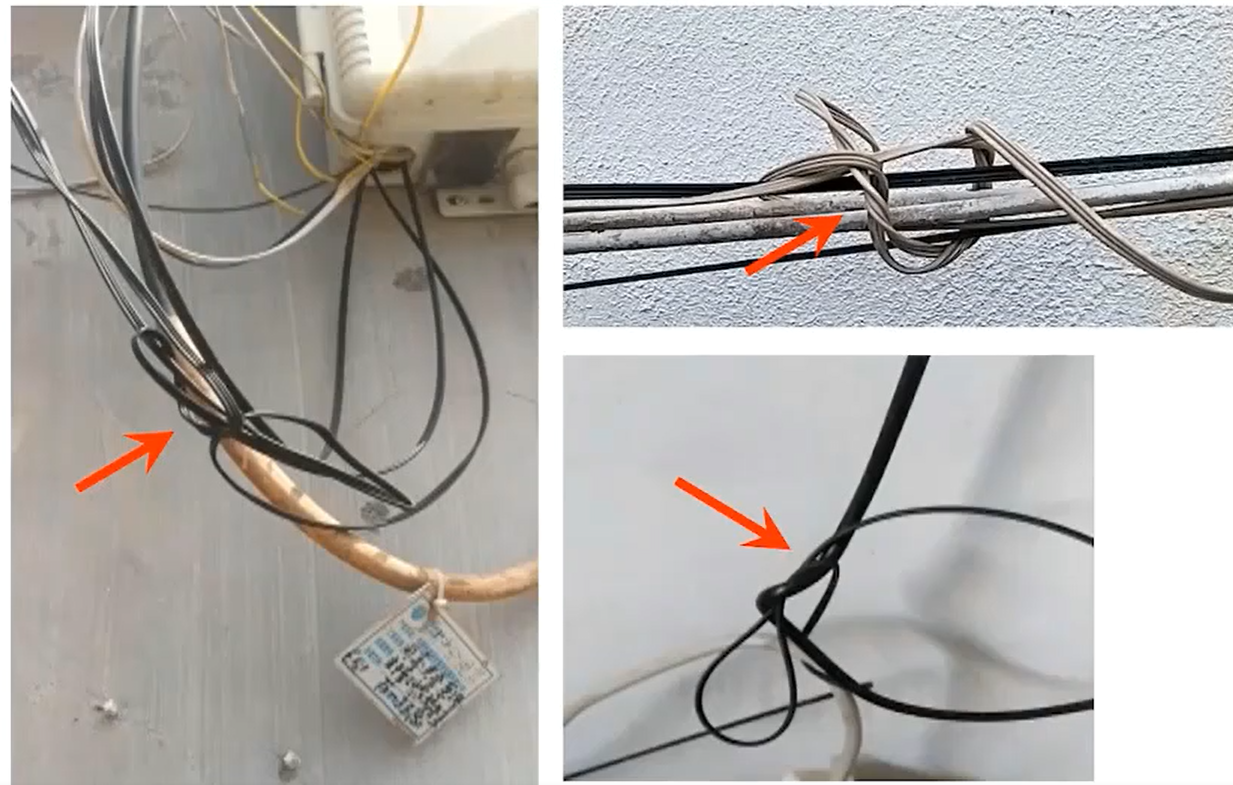

O cabo drop usa fibra óptica do tipo G.657A2 com boa resistência à flexão. Geralmente, quando o raio de curvatura do cabo pendente não excede 7,5 mm, a perda de macroflexão pode ser basicamente ignorada. Porém, o fenômeno encontrado no local da falha está de fato relacionado à flexão do cabo de couro.

Quando essas curvas são desfeitas, a falha desaparece; se não for a perda de flexão macro, o que a causou?

Falha Causa A nálise​

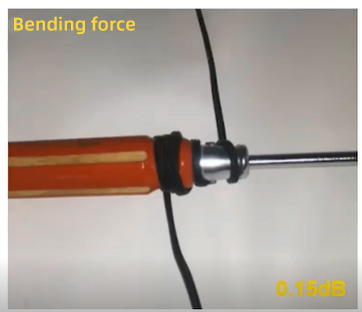

Levando em consideração que, em alguns cenários, o cabo pendente está sob tensão, testamos a perda adicional do cabo pendente sob flexão e tensão e descobrimos que a flexão e a tensão não aumentaram significativamente a perda adicional.

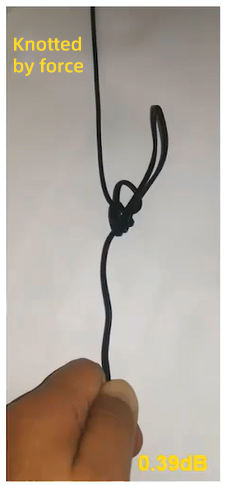

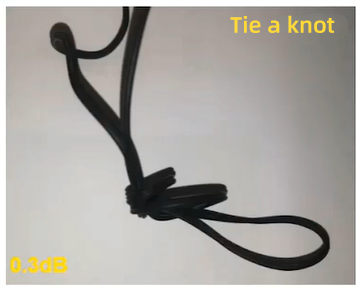

Poderia estar relacionado ao nó do cabo de fibra óptica? Porque do ponto de vista do fenômeno da falha, o cabo pendente no ponto de falha está quase todo amarrado. Após o teste, descobriu-se que o nó não aumentará significativamente a perda adicional. Mesmo que o cabo pendente esteja amarrado e sujeito a forças externas, a perda adicional ainda não aumenta significativamente.

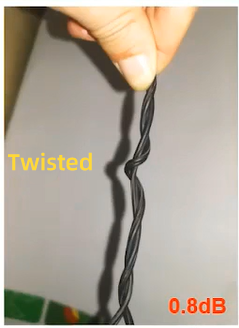

Após estudar cuidadosamente as fotos da seção de entrada da falha de campo, constatou-se que, na maioria dos casos, o cabo pendente estava torcido. Portanto, o cabo drop foi torcido e testado para perdas adicionais.

A perda adicional do cabo pendente após a torção ainda é relativamente óbvia. Quando o cabo drop é torcido, a perda adicional aumentará de forma mais óbvia.

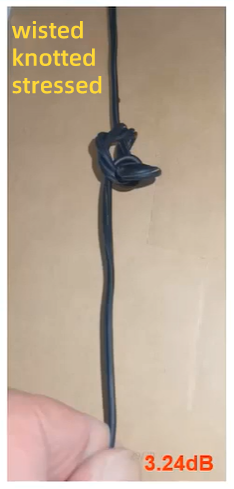

Quando o cabo pendente é torcido e amarrado, uma força externa é aplicada para testar:

A perda adicional chega a 3,24dB. Parece que a torção do cabo drop é a principal razão para a perda adicional do cabo óptico residencial. Isto é basicamente consistente com a situação no local da falha.

Conclusão e sugestão​ ​​

Como o cabo drop usa fibra óptica G.657A2, desde que o raio de curvatura não seja inferior a 7,5 mm, mesmo que haja dobra ou nó, mesmo no caso de dobra ou nó, a perda adicional não aumentará significativamente. No entanto, se ocorrer torção, ocorrerão perdas adicionais significativas. Se o nó for torcido novamente ou mesmo sujeito a forças externas, a perda adicional aumentará significativamente. Portanto, durante a instalação e manutenção, esta situação deve ser evitada.
