12-vias 7-3,5 mm com bainha de PE 1,2 mm TW Série HDPE Pacote de tubo
FCST
12-Ways 7-3.5mm With PE Sheath 1.2mm TW Series HDPE Tube Bundle
Descrição geral

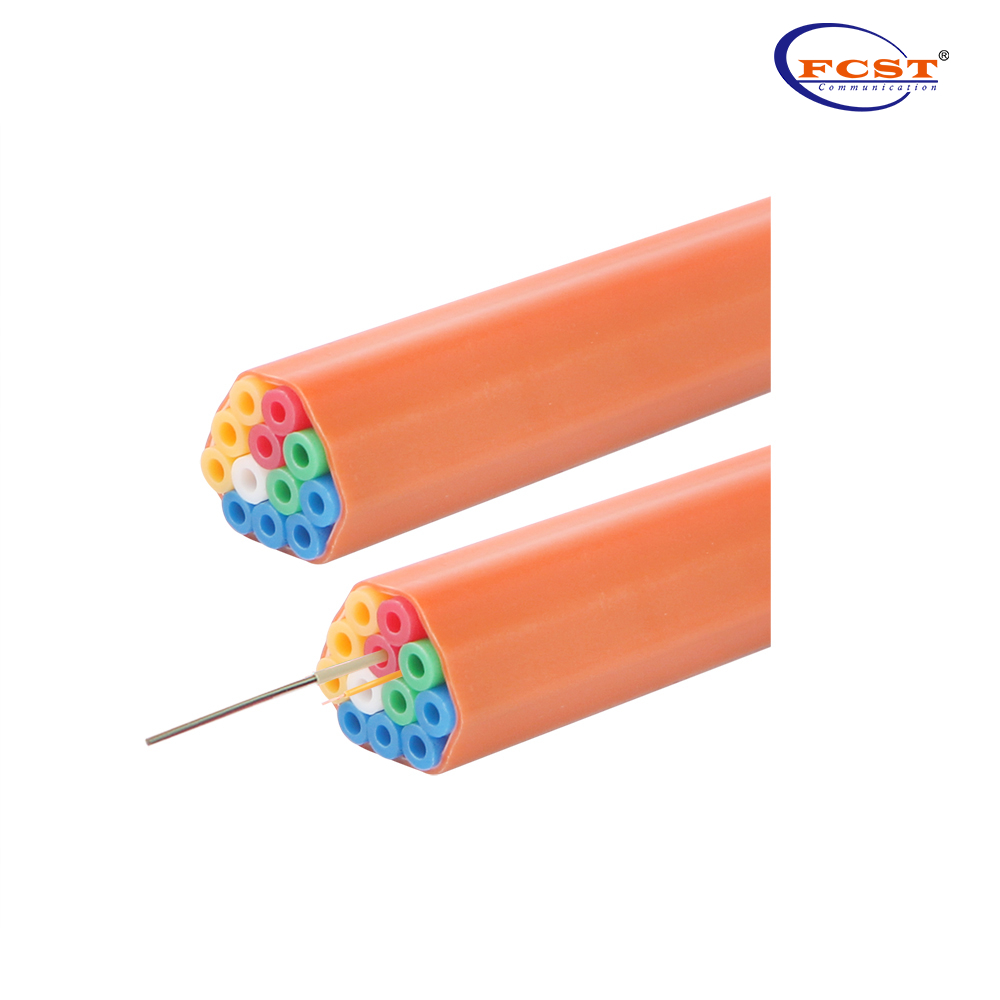

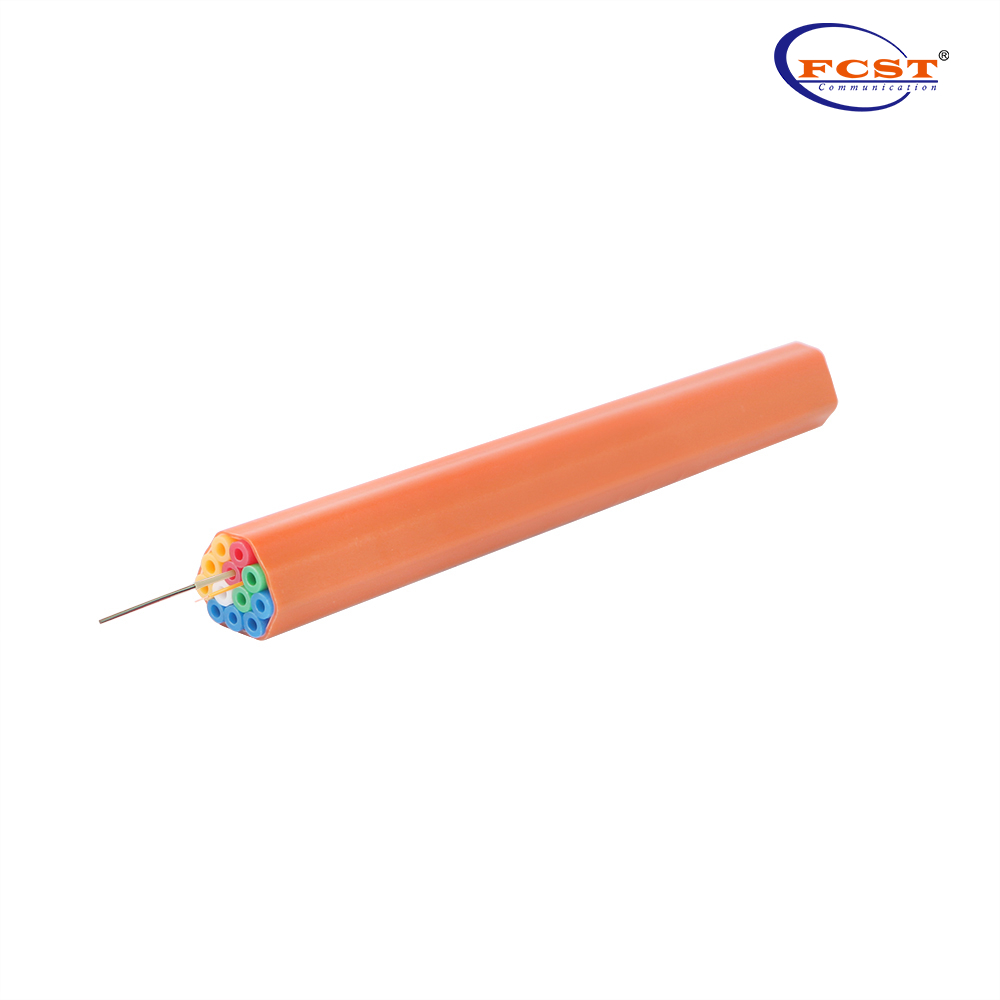

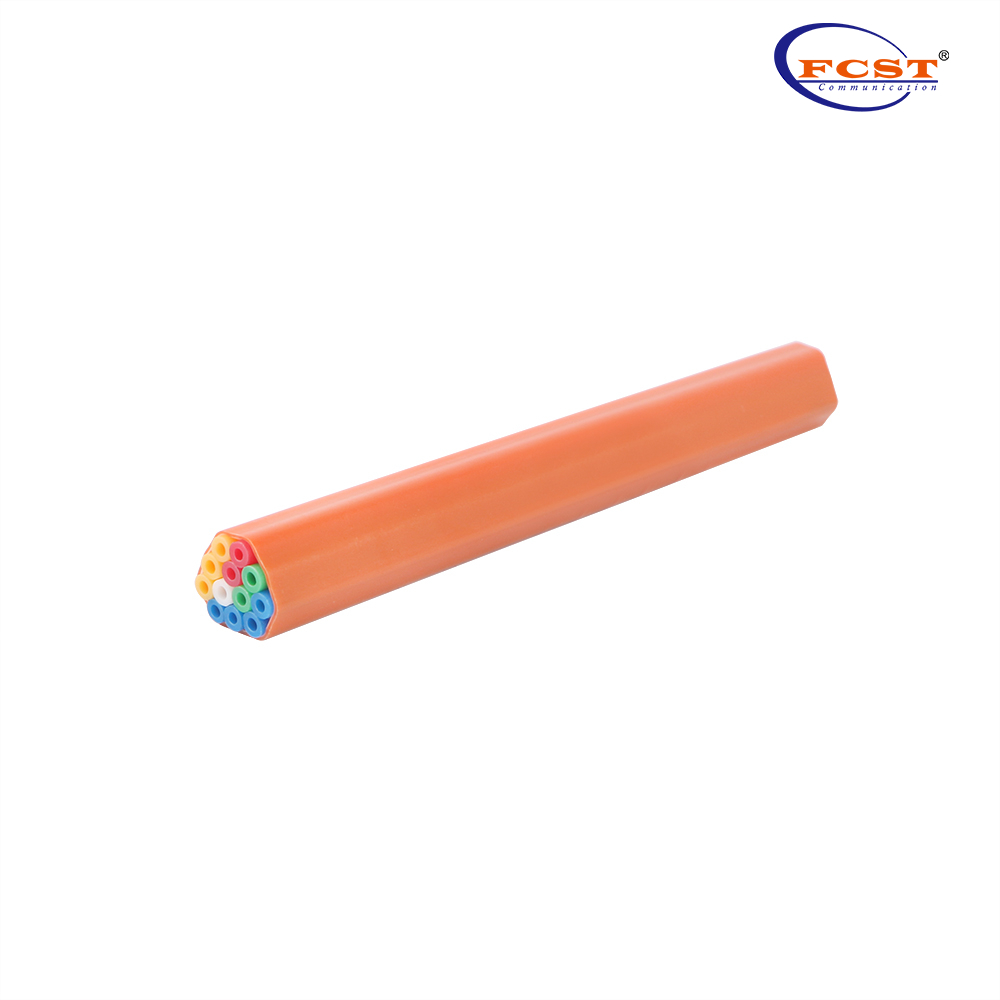

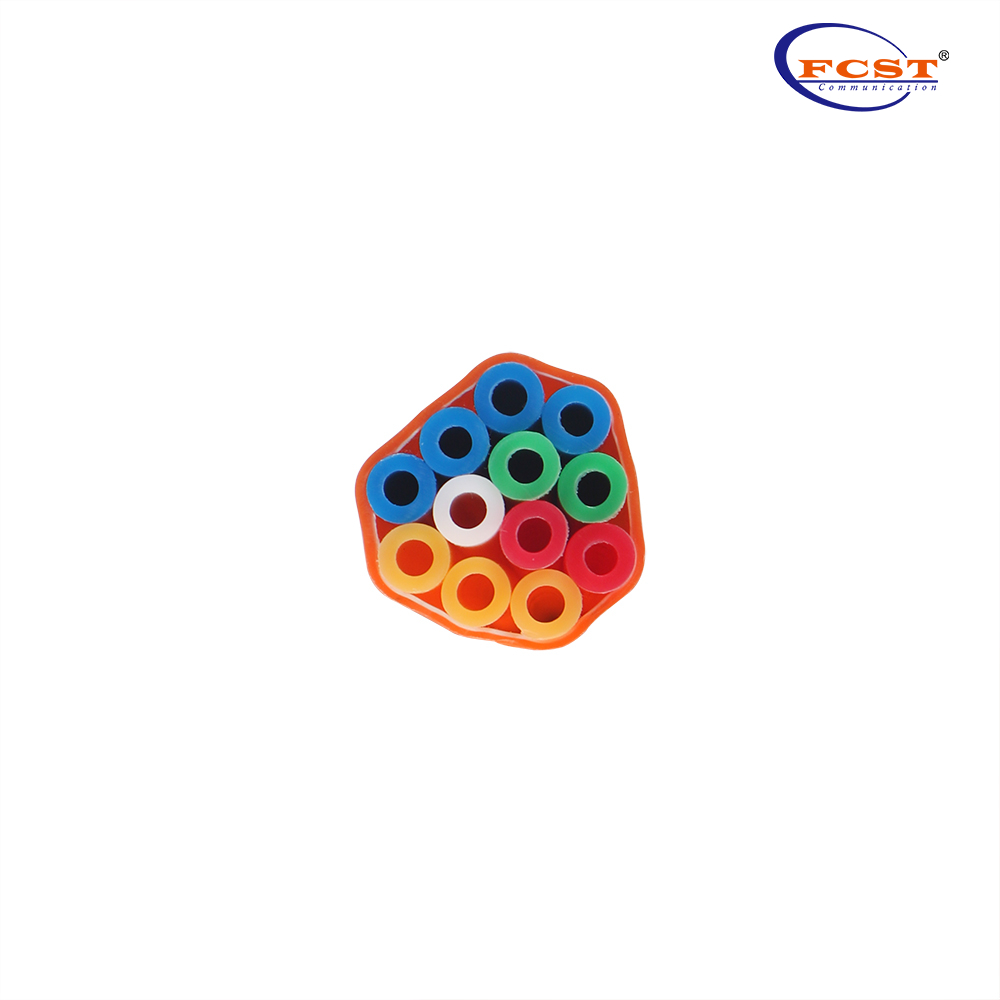

O produto é composto por 12 maneiras de 7/3,5 mm de micro dutos, com baixo desempenho de atrito. A bainha externa é material hdpe com um mais fino bainha colorida, tornando o produto adequado para o enterro direto.
Matérias-primas
Característica | Método de teste | Critérios de aceitação | |
1 | Os pacotes são fabricados com 100% HDPE Virgin | ||
2 | Índice de fluxo de fusão | ASTM D1238 190 ° C @ 2,16kg de carga | ≤ 0,40 g/10min |
3 | Densidade | ASTM D792 | 0.940～0,958 g/cm3 |
4 | Resistência ao estresse ambiental (F50) | ISO 4599 | Min. 96h |
Micro duto interno
Dimensão
Diâmetro externo (mm) | Espessura do wal (mm) | Diâmetro interno (mm) | Pressão | |||
Nominal | Tolerância | Nominal | Tolerância | Min. | (bar) | |
7/3,5 mm | 7.0 | ±0.1 | 0.75 | 0.75 | 3.3 | 16 |
Marcação
A marcação interna do micro duto inclui as seguintes informações e repetiu cada metro:
l Especificação do produto.
l Número da bobina
l Data de fabricação
l Marcação de comprimento (por exemplo = 1234m)
l Outras marcações estão disponíveis mediante solicitações de clientes.
Desempenho mecânico - interno MICRO DUCT 7/3,5mm
Unid | Padrões | Método de teste | Perfomance |
Liberação de diâmetro interno | IEC 60794-5-10 ANNEX e | Pressão: 12 Barmax. Tamanho da esfera: 85% de nom. EU IA
| Pbunda através do micro duto |
TForça Ensile | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 520N |
Alongamento | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 500% |
Ccorrer | IEC 60794-5-10 & 20 | Comprimento da amostra: 250mm Carregar: 2450N Duração do máx. carregar: 1 minuto Tempo de recuperação: 1 hora | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Impacto | IEC 60794-5-10 & 20 | StrIking Radius de superfície: 20mm IMPACT Energy: 1.5 J. Tempo de recuperação: 1 hora | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Ktinta | IEC 60794-5-10 & 20 | - | ≤10x diâmetro externo |
Min. Braio final | IEC 60794-5-10 & 20 | NUmber de turnos: 5 NUmber de ciclos: 1 MDiâmetro de Andrel: 20x diâmetro externo | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Atrito | Fcst | MDiâmetro de Andrel: 750mm Cdiâmetro capaz: 2,8 mm LOAD: 5,0 kg
TO duto de amostra é garantido com 450° Enrole ao redor do mandril. Um peso de 5,0 kg deve ser puxado a 500 mm/min e viagens de 200 mm. | ≤0.1 |
Feixe de tubos
Configuração e dimensão
Diâmetro externo (mm) | Espessura do wal (mm) | ||
Nominal | Nominal | Tolerância | |
Tpacote ube | 30.4*27.6 | 1.2 | ± 0.2 |
Desempenho mecânico
Unid | Padrões | Método de teste | Perfomance |
Liberação de diâmetro interno | IEC 60794-5-10 ANNEX e | Pressão: 12 Barmax. Tamanho da esfera: 85% de nom. EU IA
| Pbunda através de cada micro duto interno |
TForça Ensile no rendimento (revestimento) | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 21,0mpa |
Alongamento (Revestimento) | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 500% |
Ccorrer | IEC 60794-5-10 & 20 | Comprimento da amostra: 250mm Carregar: 2000n Duração do máx. carregar: 1 minuto Tempo de recuperação: 1 hora | Sob o exame visual, não há danos ao pacote de tubo e o teste de depuração do diâmetro interno pode ser passado. |
Impacto | IEC 60794-5-10 & 20 | StrIking Radius de superfície: 200 mm IMPACT Energy: 5.0 J. Tempo de recuperação: 1 hora | Sob o exame visual, não há danos ao pacote de tubo e o teste de depuração do diâmetro interno pode ser passado. |
Min. Braio final | IEC 60794-5-10 & 20 | NUmber de turnos: 3 NUmber de ciclos: 1 MDiâmetro de Andrel: Diâmetro externo 24x | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Embalagem
Fcst O pacote de tubo são entregues no tambor de ferro. Os tambores protegidos com folha de plásticos pretos e ambas as extremidades do pacote são selados com a tampa final para garantir que o micro duto interno não seja afetado pela água e poeira.
Observações
Os pacotes concluídos do micro duto HDPE no tambor podem ser armazenados no máximo máximo. 6 meses na data da produção.
Temperatura de armazenamento: -40 ° C. ～ +70 ° C
Temperatura de instalação: -30 ° C. ～ +50 ° C
Temperatura de operação: -40 ° C. ～ +70 ° C
Paching Information
Descrição geral
O produto é composto por 12 maneiras de 7/3,5 mm de micro dutos, com baixo desempenho de atrito. A bainha externa é material hdpe com um mais fino bainha colorida, tornando o produto adequado para o enterro direto.
Matérias-primas
Característica | Método de teste | Critérios de aceitação | |
1 | Os pacotes são fabricados com 100% HDPE Virgin | ||
2 | Índice de fluxo de fusão | ASTM D1238 190 ° C @ 2,16kg de carga | ≤ 0,40 g/10min |
3 | Densidade | ASTM D792 | 0.940～0,958 g/cm3 |
4 | Resistência ao estresse ambiental (F50) | ISO 4599 | Min. 96h |
Micro duto interno
Dimensão
Diâmetro externo (mm) | Espessura do wal (mm) | Diâmetro interno (mm) | Pressão | |||
Nominal | Tolerância | Nominal | Tolerância | Min. | (bar) | |
7/3,5 mm | 7.0 | ±0.1 | 0.75 | 0.75 | 3.3 | 16 |
Marcação
A marcação interna do micro duto inclui as seguintes informações e repetiu cada metro:
l Especificação do produto.
l Número da bobina
l Data de fabricação
l Marcação de comprimento (por exemplo = 1234m)
l Outras marcações estão disponíveis mediante solicitações de clientes.
Desempenho mecânico - interno MICRO DUCT 7/3,5mm
Unid | Padrões | Método de teste | Perfomance |
Liberação de diâmetro interno | IEC 60794-5-10 ANNEX e | Pressão: 12 Barmax. Tamanho da esfera: 85% de nom. EU IA
| Pbunda através do micro duto |
TForça Ensile | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 520N |
Alongamento | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 500% |
Ccorrer | IEC 60794-5-10 & 20 | Comprimento da amostra: 250mm Carregar: 2450N Duração do máx. carregar: 1 minuto Tempo de recuperação: 1 hora | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Impacto | IEC 60794-5-10 & 20 | StrIking Radius de superfície: 20mm IMPACT Energy: 1.5 J. Tempo de recuperação: 1 hora | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Ktinta | IEC 60794-5-10 & 20 | - | ≤10x diâmetro externo |
Min. Braio final | IEC 60794-5-10 & 20 | NUmber de turnos: 5 NUmber de ciclos: 1 MDiâmetro de Andrel: 20x diâmetro externo | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Atrito | Fcst | MDiâmetro de Andrel: 750mm Cdiâmetro capaz: 2,8 mm LOAD: 5,0 kg
TO duto de amostra é garantido com 450° Enrole ao redor do mandril. Um peso de 5,0 kg deve ser puxado a 500 mm/min e viagens de 200 mm. | ≤0.1 |
Feixe de tubos
Configuração e dimensão
Diâmetro externo (mm) | Espessura do wal (mm) | ||
Nominal | Nominal | Tolerância | |
Tpacote ube | 30.4*27.6 | 1.2 | ± 0.2 |
Desempenho mecânico
Unid | Padrões | Método de teste | Perfomance |
Liberação de diâmetro interno | IEC 60794-5-10 ANNEX e | Pressão: 12 Barmax. Tamanho da esfera: 85% de nom. EU IA
| Pbunda através de cada micro duto interno |
TForça Ensile no rendimento (revestimento) | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 21,0mpa |
Alongamento (Revestimento) | IEC 60794-5-10 & 20 | Taxa de extensão: 100mm/min | ≥ 500% |
Ccorrer | IEC 60794-5-10 & 20 | Comprimento da amostra: 250mm Carregar: 2000n Duração do máx. carregar: 1 minuto Tempo de recuperação: 1 hora | Sob o exame visual, não há danos ao pacote de tubo e o teste de depuração do diâmetro interno pode ser passado. |
Impacto | IEC 60794-5-10 & 20 | StrIking Radius de superfície: 200 mm IMPACT Energy: 5.0 J. Tempo de recuperação: 1 hora | Sob o exame visual, não há danos ao pacote de tubo e o teste de depuração do diâmetro interno pode ser passado. |
Min. Braio final | IEC 60794-5-10 & 20 | NUmber de turnos: 3 NUmber de ciclos: 1 MDiâmetro de Andrel: Diâmetro externo 24x | No exame visual, não há danos ao micro duto, e o teste de depuração do diâmetro interno pode ser passado. |
Embalagem
Fcst O pacote de tubo são entregues no tambor de ferro. Os tambores protegidos com folha de plásticos pretos e ambas as extremidades do pacote são selados com a tampa final para garantir que o micro duto interno não seja afetado pela água e poeira.
Observações
Os pacotes concluídos do micro duto HDPE no tambor podem ser armazenados no máximo máximo. 6 meses na data da produção.
Temperatura de armazenamento: -40 ° C. ～ +70 ° C
Temperatura de instalação: -30 ° C. ～ +50 ° C
Temperatura de operação: -40 ° C. ～ +70 ° C
Paching Information
