MDAS
FCST
MDAS
produtos Vantagens
l Sistema de antena distribuído ativo
l Tecnologia de cabeça de rádio remota
l Tecnologias sem fio nas configurações SISO e 2x2 MIMO
l Um sistema para oferecer suporte a multi teleal/operador e várias redes
l Alocação de carga entre sites (RUS)
l Desempenho de AF altamente eficiente (recursos DPD e CFR)
l Até 4 bandas de RF em um ru
l Várias versões de potência de RF de saída
l Conecte -se diretamente com o BBU (open correu pronto)
l Fácil de ser atualizado para 4x4 MIMO (futuro)

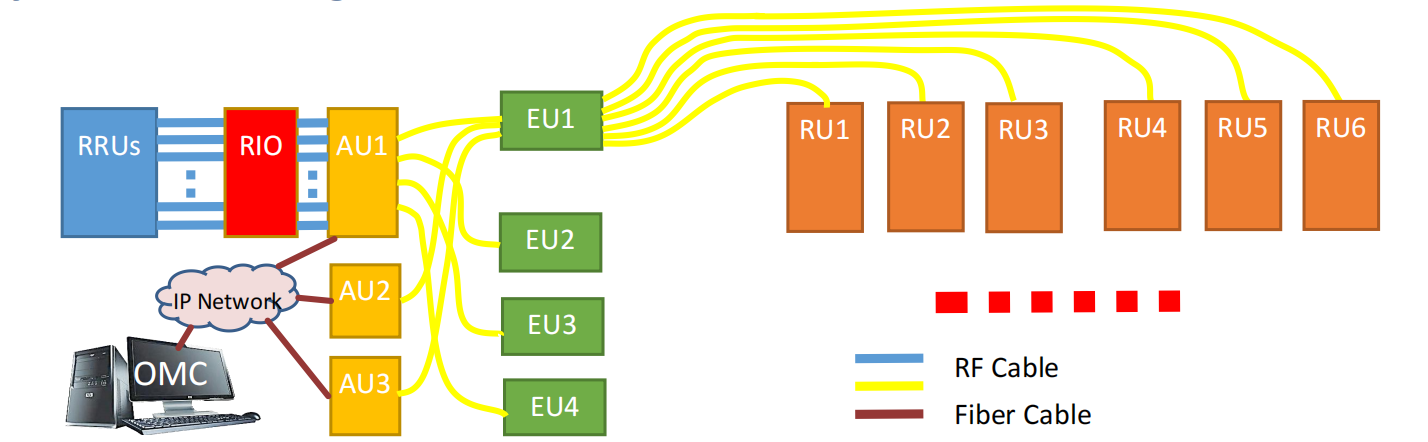

Diagrama de blocos do sistema
especificações do produto
Especificação do sistema | ||||
Ru Output RF Power de cada banda | Versão de alta potência: 2x20w ou 1x40w; Versão do poder médio: 2x5w ou 1x10w; Versão de baixa potência: 2x0.5w ou 1x1w. (A UE é usada na versão de baixa potência para fornecer mais conexão Ru) | |||
Bandas suportadas | Versão Quad Bands: Um sistema apoiar todas as 4 bandas; Versão de bandas duplas: Um sistema apoiar quaisquer 2 bandas; Uma versão de uma banda: Um sistema suporte e 1 banda. | |||
Sinal wIdth por banda (downlink ou uplink) | ≤40MHz (contíguo) | |||
Máximo número de Au por sistema | 3 (1 x Mestre & 2 x escravos) | |||
Máximo número de UE por au | 4 | |||
Máximo Número de Ru por Au ou UE | 6 | |||
Ajuste do atraso do sistema | Até 200µs | |||
Frequência suportada | Qualquer combinação de 2 tabelas a seguir | |||
Característica especial | Alocação de carga | |||
Seguindo Frequência A banda pode ser selecionada | ||||
Banda | Downlink | Uplink | Observação | |
1800MHz Fdd | 1805-1880 | 1710-1785 | ||
2100MHz Fdd | 2110-2170 | 1920-1980 | ||
2300MHz TDD | 2330-2390 | 2330-2390 | ||
2600MHz TDD | 2575-2615 | 2575-2615 | ||
2600MHz FDD | 2620-2690 | 2500-2570 | ||
Seguindo Frequência A banda pode ser personalizada | ||||
Banda | Downlink | Uplink | Observação | |
800MHz Fdd | 791-821 | 832-862 | ||
850MHz FDD | 869-894 | 824-849 | ||
900MHz FDD | 925-960 | 880-915 | ||
AWS | 2110-2155 | 1710-1755 | ||
1900MHz tdd | 1930-1990 | 1850-1910 | ||
Especificação mecânica | |
Interface da antena (todas as bandas) | N ou 7/16 DIN Fêmea |
Interface RIO RF | N fêmea |
Interface AU RF | N Fêmea |
Tipo de conector óptico | SFP+, LC padrão (simplex ou duplex) |
Taxa de transmissão óptica | 9.8304Gbps |
Apoiar Comprimento da fibra óptica | |
Alarmes físicos | DB9, mulher (4x in, 4x Out) |
Interface de manutenção | RS232/Ethernet RJ45 |

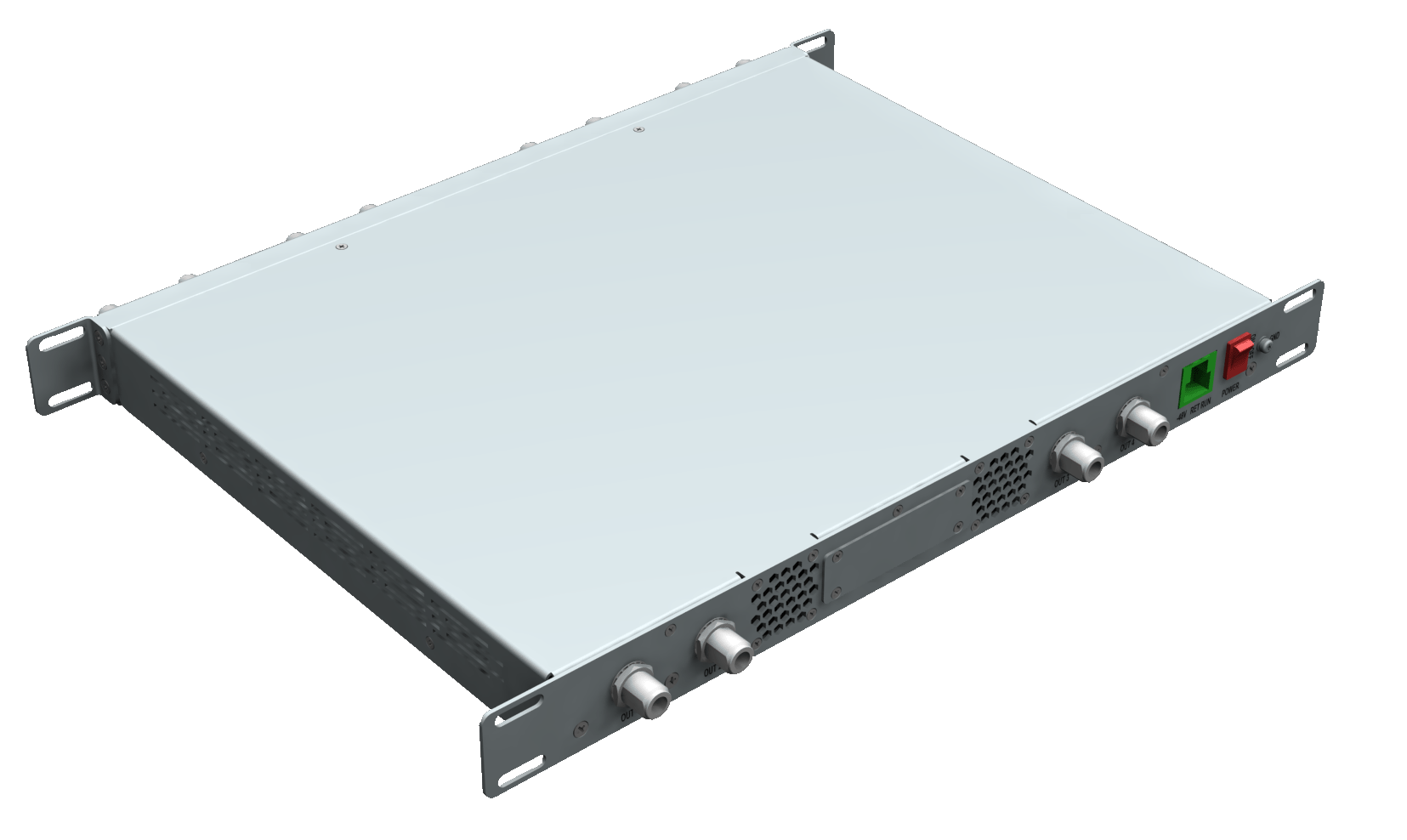

Rio (largura x Altura x Profundidade / peso) | 440x64x450mm / 8,0kg |
COMUM Especificação elétrica | |
Compatibilidade eletromagnética (EMC/EMI) | 3GPP TS36.113 | 3GPP TS25.113 |
Consumo máximo de energia (Rio/UE) | 20w / 50W |
PIM de entrada (Rio) | -120dbc |
Poder de entrada máxima (Rio) | 50W/porta |
Número de portas de entrada (Rio) | 8 |
Estrutura de combinação (Rio) | 2 x 4 em 1 ou 4 x 2 em 1 ou 8 caminhos sem combinador |
Atenuação (Rio) | 30 – 62.5dB ajustável |
Poder de entrada máxima (Au) | 0dbm |
Potência máxima de saída por banda (AU) | -20dbm |
Máximo Potência de entrada (RU) | -35dbm |
Fonte de energia Tensão | -48VDC |
EVM | ≤6% |
Erro de frequência | ≤0,01ppm |
Intermodulação | ≤-45dbc |
Ondulação | ≤3dB |
Controle manual de ganho | 30dB@ 1db/step (AU: 15dB, RU: 15dB) |
Atraso no sistema (1AU+1EU+1RU) | 4µs |
VSWR (AU/RU) | 1.5: 1 |
± 2dB | |
Redução de ruído | Sim |
Tdd Slot sincronizar | Auto e manual |
Figura de ruído (RU) | 3dB @ Max. Ganho |
DEDICADA ESPECIFICAÇÃO | |||
Banda num | Ru Power | Item | Valor |
Um Produto de banda | Alto Poder 2x20w ou 1x40w | Consumo de energia máxima (AU/RU) | 80w / 200W |
Ganho máximo | 56dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||

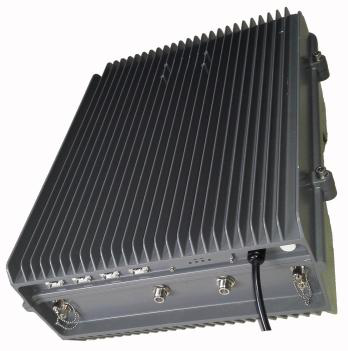

Dimensão / peso Ru | 200x500x191milímetros / 10kg | ||
Exemplo de número da peça AU | MCS-A-1B (1800-F-2) | ||
Exemplo de número da peça RU | MCS-R-1B-46 (1800-F-2) | ||
Poder médio 2x5W ou 1x10w | Consumo de energia máxima (AU/RU) | 80W / 100W | |
Ganho máximo | 50dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso Ru | 200x500x120milímetros / 8kg | ||
Exemplo de número da peça AU | MCS-A-1B (1800-F-2) | ||
Exemplo de número da peça RU | MCS-R-1B-40 (1800-F-2) | ||
Baixo Poder 2x0.5w ou 1x1w | Consumo de energia máxima (AU/RU) | 80w / 60W | |
Ganho máximo | 40dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso da UE | 440x400x43milímetros / 2.5kg | ||
Dimensão / peso Ru | 200x300x120milímetros / 5kg | ||
Exemplo de número da peça AU | MCS-A-1B (1800-F-2) | ||
Exemplo de número da peça da UE | MSC-E-1B | ||
Exemplo de número da peça RU | MCS-R-1B-30 (1800-F-2) | ||
Dual Produto de bandas | Alto Poder 2x20w ou 1x40w Pbanda de er | Consumo de energia máxima (AU/RU) | 90w / 400W |
Ganho máximo | 56dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso Ru | 300x500x191milímetros / 12kg | ||
Exemplo de número da peça AU | MCS-A-2B (1800-F-2, 2600-F-2) | ||
Exemplo de número da peça RU | MCS-R-2B-46 (1800-F-2, 2600-F-2) | ||
Poder médio 2x5W ou 1x10w Pbanda de er | Consumo de energia máxima (AU/RU) | 90w / 200W | |
Ganho máximo | 50dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso Ru | 300x500x120milímetros / 10kg | ||
Exemplo de número da peça AU | MCS-A-2B (1800-F-2, 2600-F-2) | ||
Exemplo de número da peça RU | MCS-R-2B-40 (1800-F-2, 2600-F-2) | ||
Baixo Poder 2x0.5w ou 1x1w Pbanda de er | Consumo de energia máxima (AU/RU) | 90w / 100W | |
Ganho máximo | 40dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso da UE | 440x400x43milímetros / 2.5kg | ||
Dimensão / peso Ru | 300x300x120milímetros / 8kg | ||
Exemplo de número da peça AU | MCS-A-2B (1800-F-2, 2600-F-2) | ||
Exemplo de número da peça da UE | MSC-E-2B | ||
Exemplo de número da peça RU | MCS-R-2B-30 (1800-F-2, 2600-F-2) | ||
Produto Quad Bands | Alto Poder 2x20w ou 1x40w Pbanda de er | Consumo de energia máxima (AU/RU) | 110w / 800W |
Ganho máximo | 56dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso Ru | 440x500x191milímetros / 20kg | ||
Exemplo de número da peça AU | MCS-A-4B (1800-F-2, 2100-F-1, 2300-T-2, 2600-F-2) | ||
Exemplo de número da peça RU | MCS-R-4B-46 (1800-F-2, 2100-F-1, 2300-T-2, 2600-F-2) | ||
Poder médio 2x5W ou 1x10w Pbanda de er | Consumo de energia máxima (AU/RU) | 110w / 400W | |
Ganho máximo | 50dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso Ru | 440x500x120milímetros / 15kg | ||
Exemplo de número da peça AU | MCS-A-4B (1800-F-2, 2100-F-1, 2300-T-2, 2600-F-2) | ||
Exemplo de número da peça RU | MCS-R-4B-40 (1800-F-2, 2100-F-1, 2300-T-2, 2600-F-2) | ||
Baixo Poder 2x0.5w ou 1x1w Pbanda de er | Consumo de energia máxima (AU/RU) | 110w / 150W | |
Ganho máximo | 40dB | ||
Dimensão / peso da Au | 440x400x43milímetros / 3,5 kg | ||
Dimensão / peso da UE | 440x400x43milímetros / 2.5kg | ||
Dimensão / peso Ru | 440x300x120milímetros / 10kg | ||
Exemplo de número da peça AU | MCS-A-4B (1800-F-2, 2100-F-1, 2300-T-2, 2600-F-2) | ||
Exemplo de número da peça da UE | MSC-E-4B | ||
Exemplo de número da peça RU | MCS-R-4B-30 (1800-F-2, 2100-F-1, 2300-T-2, 2600-F-2) | ||
Especificação ambiental | |
Tempo médio entre falhas | > 100.000 horas |
Temperatura de operação (Rio/Au/Eu) | -5 ° C a +45 ° C |
Temperatura de operação (RU) | -40 ° C a +55° c |
Temperatura de armazenamento | -40 ° C a +75 ° C |
Umidade | 5% a 85% (sem condensação) |
Resfriamento (Rio/Au/Eu) | Resfriamento do ventilador |
Resfriamento (RU) | Natural (sem fãs) |
Instalação (Rio/Au/Eu) | Parede ou 19 'rack |
Instalação (RU) | Parede ou Pólo |
IP41 (Interior) | |
Classificações de proteção de entrada (RU) | IP65 (ao ar livre) |
Proteção de surto (Rio/Au/UE) | 10ka |
Proteção de surto (RU) | 20ka |
Gerenciamento de elementos | |
OMT (terminal de operações e manutenção) | Sim, au, eu ou ru |
OMC (console de operações e manutenção) | Sim |
