Resumo do Produto

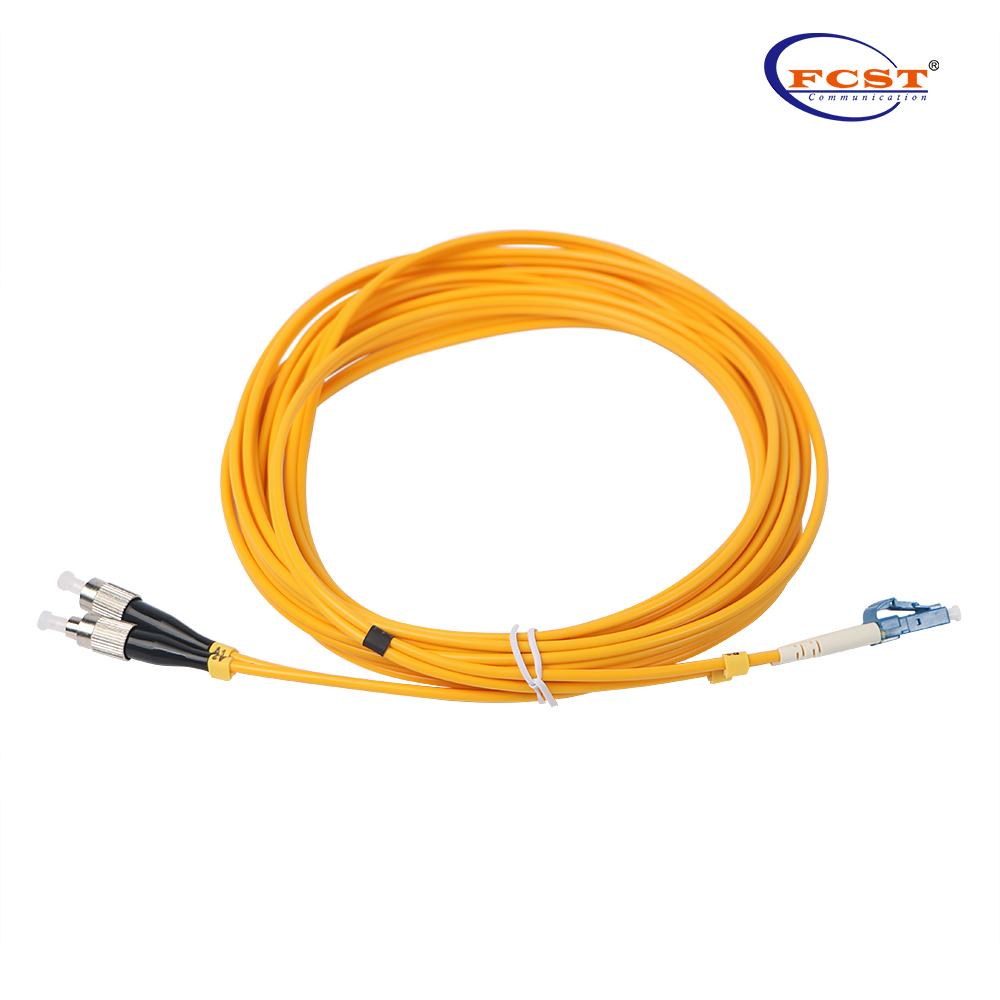

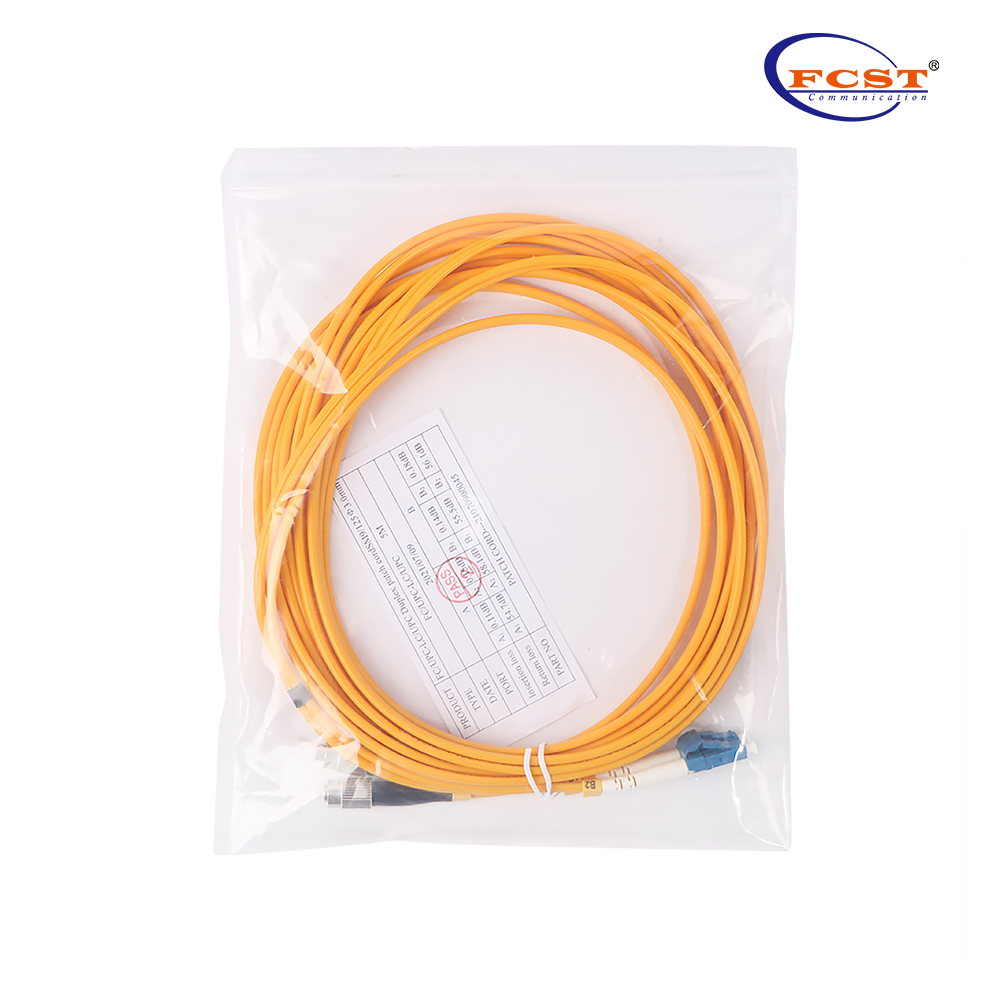

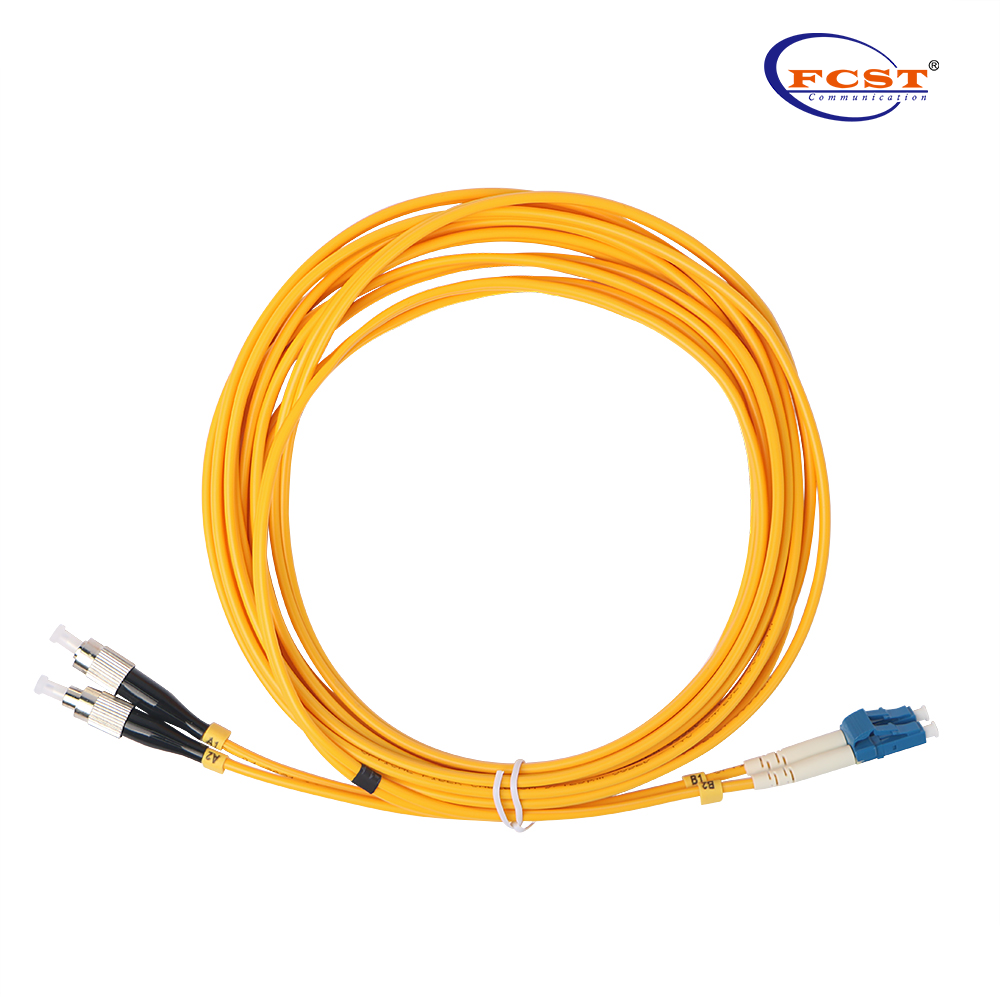

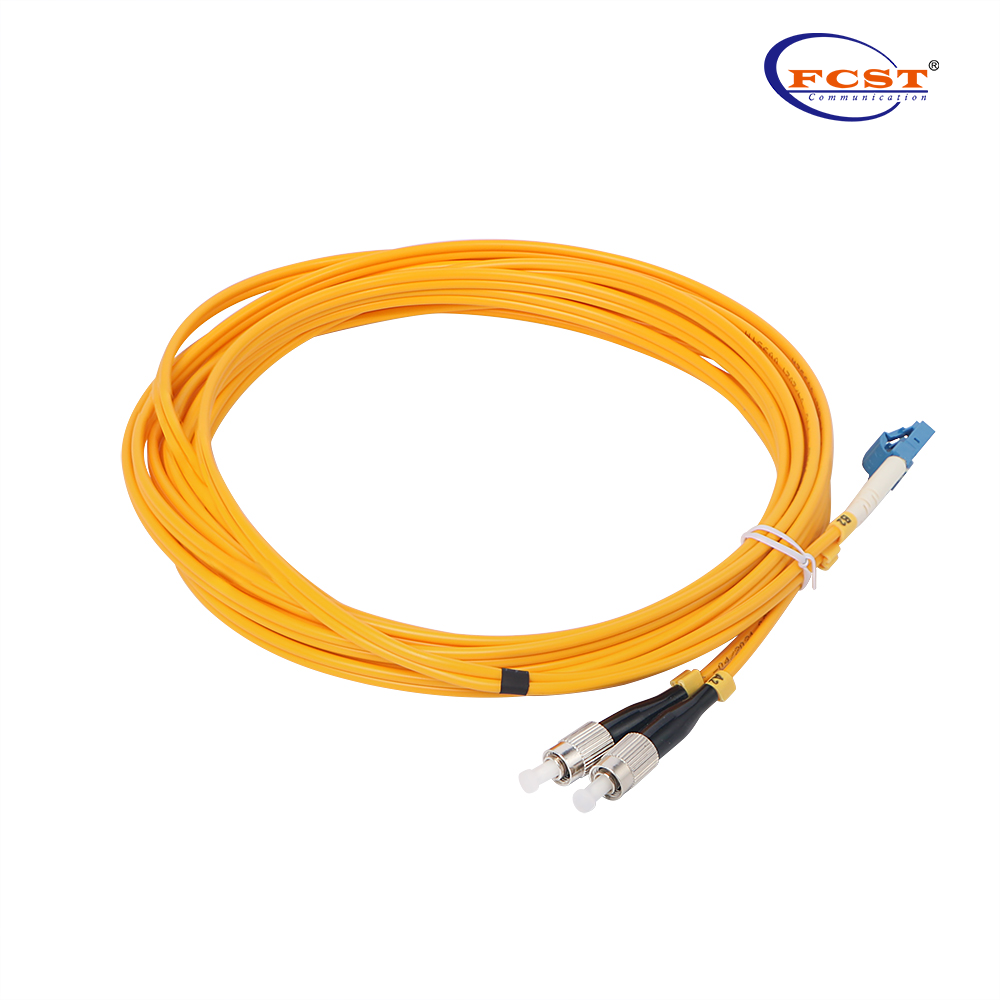

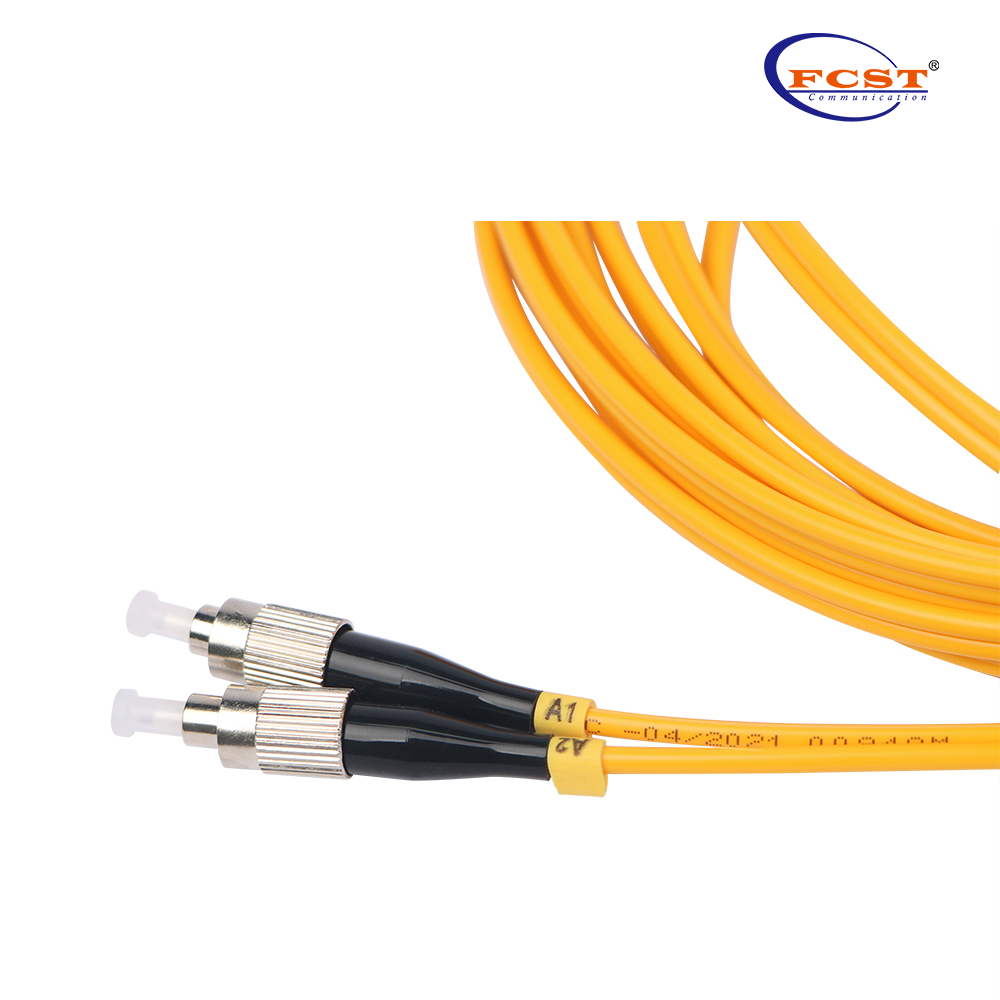

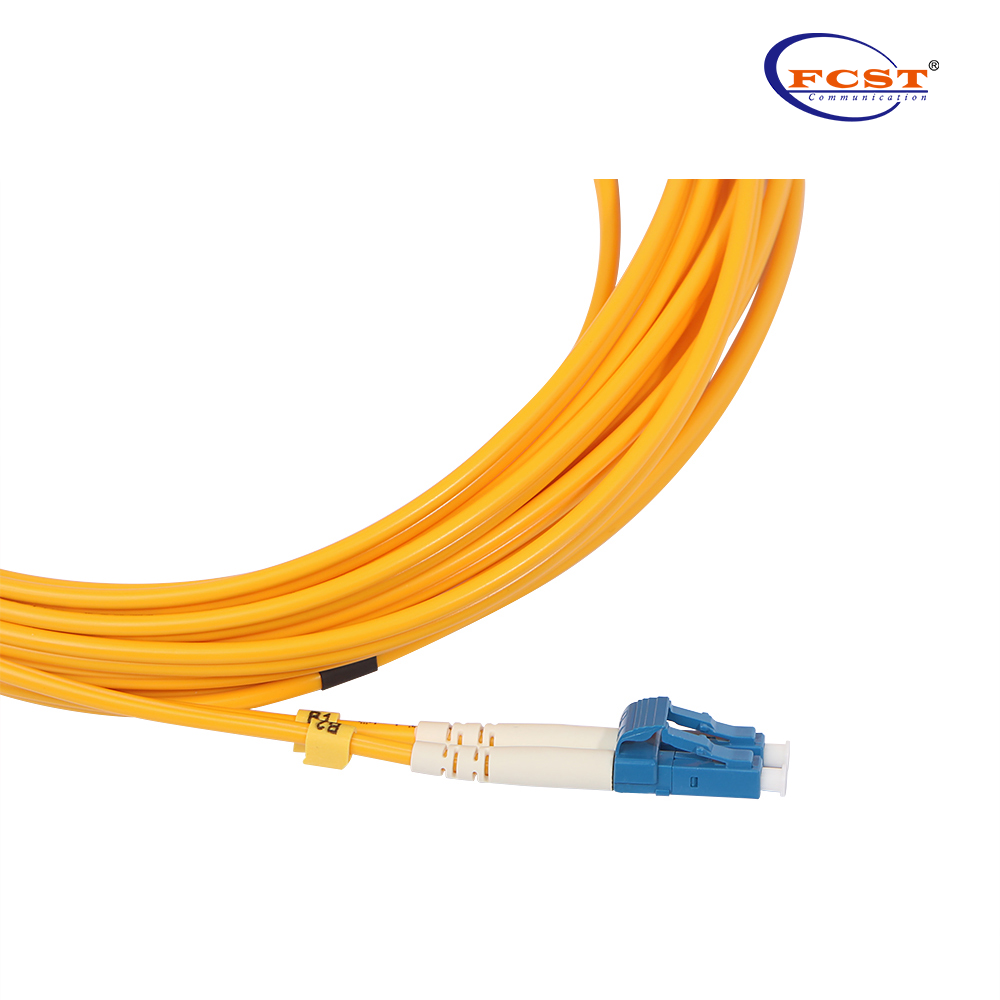

Os cabos de patch de fibra óptica são ideais para suportar aplicativos de fibra de rede de telecomunicações de alta velocidade. Eles são fabricados e testados em conformidade com os padrões da indústria IEC 61754 e YD/T. Os tipos de fibras OM1, OM2, OM3, OM4, OM5 ou OS2 estão disponíveis para atender à demanda de Gigabit Ethernet, 10 gigabit Ethernet e canal de fibra de alta velocidade. Cada terminação é através do rigoroso teste de parâmetro para garantir o maior desempenho da rede.
produtos Vantagens
l Ferrules de Zircônia de alta qualidade.
l Boa repetibilidade e intercambiabilidade.
l Os conectores LC, SC, ST, FC, LSH, MTRJ, MU estão disponíveis.
l Jaqueta retardadora de chamas, robusta e durável.
l A impressão ajuda a esclarecer e reconhecer diferentes cabos.
l OS2, OM4, OM3, OM2, OM1, OM5 estão disponíveis.
l A fábrica terminou e testou para perda de inserção, perda de retorno e face final.
Conformidade com padrões
l ROHS, ISO 9001 Compatiante.
l TIA 604 (foco).
l Tia/EIA 492AAAE.
l IEC 61754.
l IEC 60793-2-10.
l IEC 61300-3-35.
l YD/T1272.1-2003.
especificações do produto
Características físicas | Descrição | ||
Tipos de conector terminam um | LC/SC/ST/FC/LSH/MTRJ/MU | ||
Tipos de conector End B | LC/SC/ST/FC/LSH/MTRJ/MU | ||
Tipo polonês | SMF: UPC-UPC; UPC-APC; APC-UPC; APC-APC; MMF: UPC-UPC | ||
Ferrule do conector | Cerâmica de zircônia | ||
Cabo de diâmetro externo | 0,9 mm/2,0mm/3,0mm | ||
Intercambiabilidade | ≤0.2dB | ||
Vibração | ≤0.2dB | ||
Raio mínimo de dobra | SMF: 10mm; MMF: 7,5 mm/15mm | ||
Características mecânicas | Descrição | ||
Tipo de fibra | OS2/OM5/OM4/OM3/OM2/OM1 | ||
Contagem de fibras | Simplex/duplex | ||
Jaqueta a cabo | PVC (RISER/OFNR)/LSZH/PLENUM (OFNP) | ||
Cor da jaqueta | Om1/om2: laranja; OM3/OM4: Aqua; OM5: verde limão; OS2: Amarelo | ||
Grau de fibra | SMF: G.657.A1; Om5/om4/om3/om2: Bend insensível; om1: g.651 | ||
Características ópticas | Descrição | ||
Perda de inserção do conector | MMF: LC/SC/ST/FC/MU ≤ 0,3dB; LSH ≤ 0,4b | ||
Perda de retorno do conector | SMF: UPC ≥50dB; APC ≥ 60dB; MMF: 30dB | ||
Atenuação em 1310nm | 0.35db/km | ||
Atenuação a 1550nm | 0,22dB/km | ||
Atenuação a 850nm | 3.0db/km | ||
Atenuação a 1300nm | 1.0db/km | ||
Características ambientais | Descrição | ||
Temperatura de operação | -20 ~ 70 ℃ | ||
Temperatura de armazenamento | -40 ~ 80 ℃ |
Fluxo de produção
