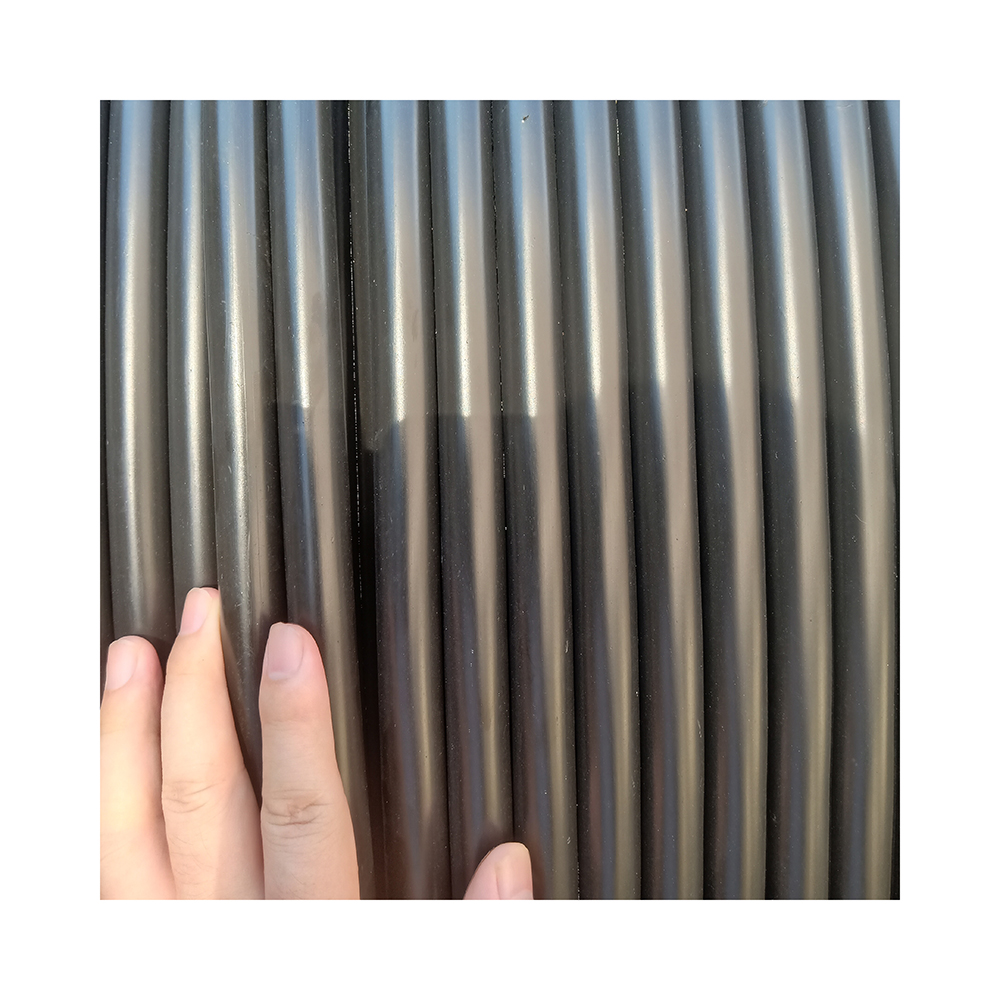

FCST ADSS Cabo de fibra de óptica aérea ADSS Jackets duplos 1-144 Núcios
FCST
FCST ADSS Aerial Fiber Optic Cable Double Jackets 1-144 Cores
Resumo do Produto

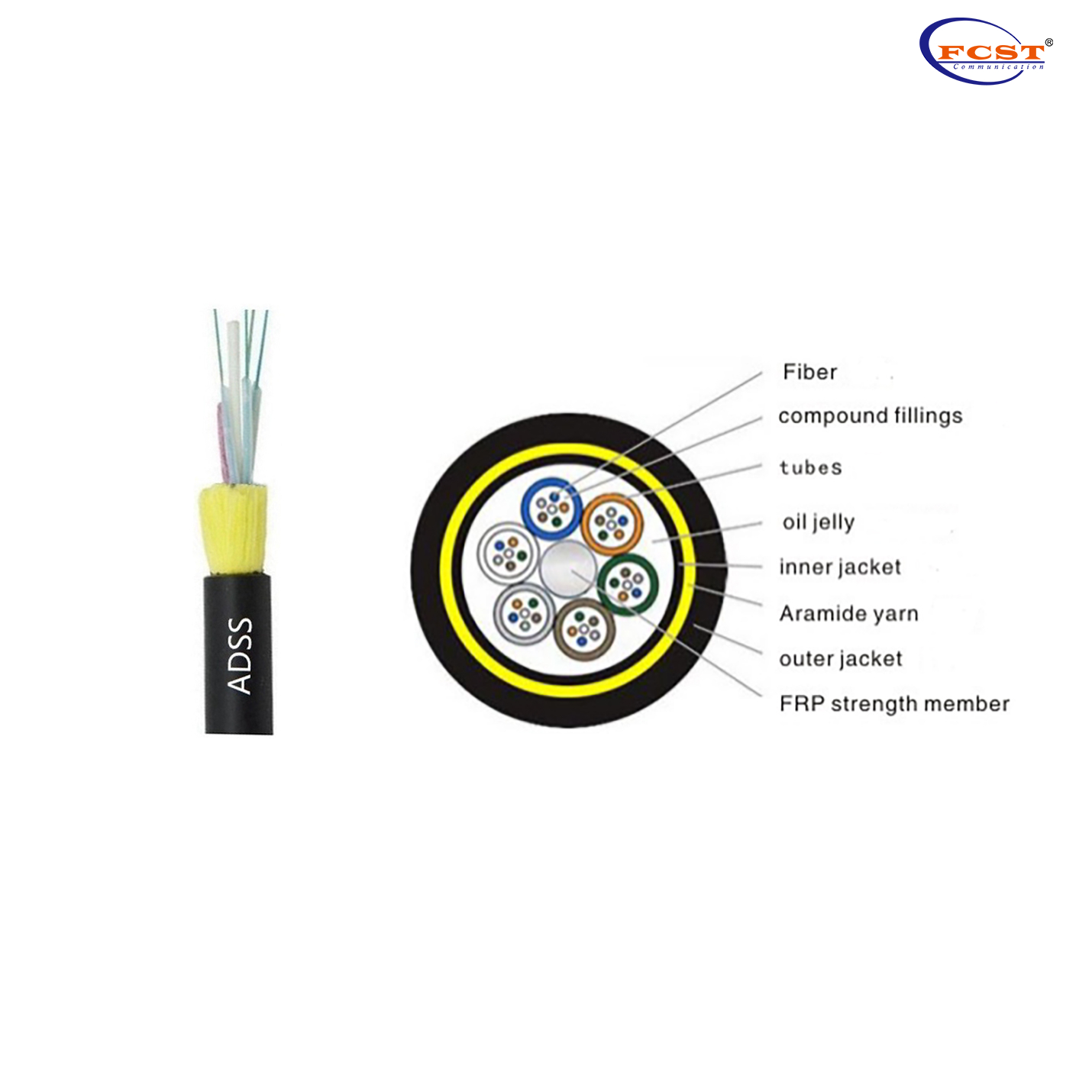

O espaçamento dos dois tipos de cabos ópticos varia de 100 a 1500 m. A estrutura dos cabos ópticos adota uma estrutura torcida de manga solta. Os cabos ópticos de 24- núcleo ADSS são compostos de mangas soltas (24 250 fibras ópticas de 250 UM são inseridas em mangas soltas feitas de poliéster de alto módulo) e preenchidas com membros de reforço não metálicos (FRP) ao redor do centro do cabo para formar uma redonda Core.A lacuna no núcleo é preenchida com pomada de bloqueio de água e a bainha interna do polietileno (PE). Duas camadas de Yam Aramid são torcidas para reforçar o fio. Finalmente, a bainha de polietileno (PE) ou na bainha é extrudada.
produtos Vantagens
l O diâmetro do cabo é pequeno, o peso é leve, a extensão pode ser de 1500m e a carga adicional na torre é baixa;
l A resistência à tração é grande, o que pode exceder 90kn;
l Estrutura não metálica, bom desempenho de isolamento, proteção contra raios;
l O processo de produção é sofisticado, o fio aramid é estressado uniformemente e possui excelente desempenho de estresse e tensão; Excelente resistência a tiros de armas; melhor resistência à corrosão elétrica;
l Pode ser construído sem falha de energia e a falha na linha de energia não afeta a transmissão normal do cabo óptico; Fibra óptica de modo único, fibra óptica e design de cabo óptico integrado;
l A forma elegante faz com que o cabo óptico tenha desempenho aerodinâmico superior; A estrutura do cabo óptico de todos os médios é propício à instalação e manutenção:
l Uma ampla gama de adaptabilidade de temperatura e um pequeno coeficiente de expansão linear podem atender aos requisitos de ambientes severos.
l Faixa de aplicação de cabos ópticos: nas linhas de energia novas e antigas, onde a linha de energia é erguida no mesmo pólo e requer uma grande extensão;Campo elétrico forte, trovões pesados e raios, frio e outras áreas.
especificações do produto
Fibras | Strocura | Cabo OD (mm) | Peso (kg/km) | Máx.OPeratação TENSION(KN) | Máx. Anti-Pulling STrength (KN) | Max.anti-Ccorrendo Forque Longo Term, curto prazo(N) | Raio de curvatura Dinâmica estática(milímetros) | ||
2-3 | 1+6 | 11.9 | 117 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
22-36 | 1+6 | 11.9 | 117 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
38-60 | 1+6 | 12.4 | 127 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
62~72 | 1+6 | 12.4 | 128 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
74-84 | 1+7 | 13.0 | 144 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
96-96 | 1+8 | 14.0 | 162 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
98-108 | 1+9 | 14.7 | 177 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
110-132 | 1+10 | 15.5 | 196 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
122-132 | 1+11 | 16.1 | 211 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
134-144 | 1+12 | 16.7 | 229 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
Diagrama de aplicação do produto

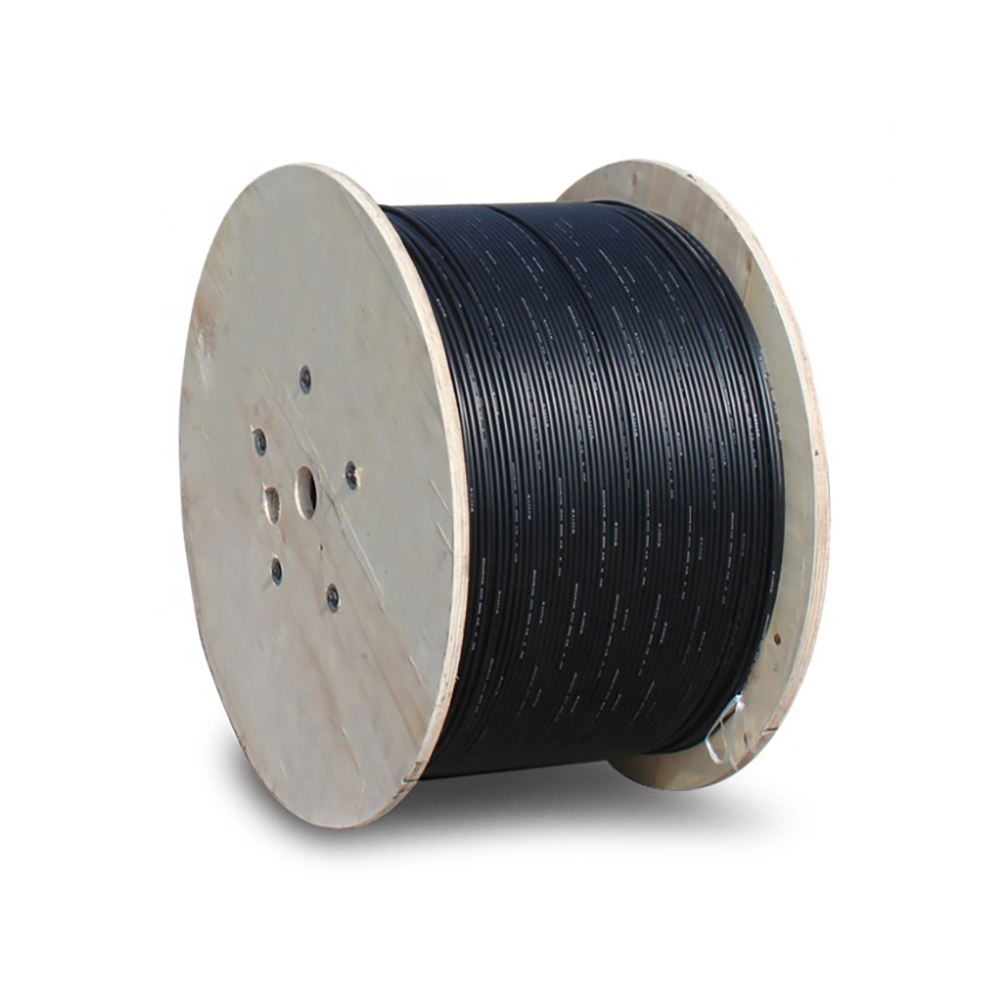

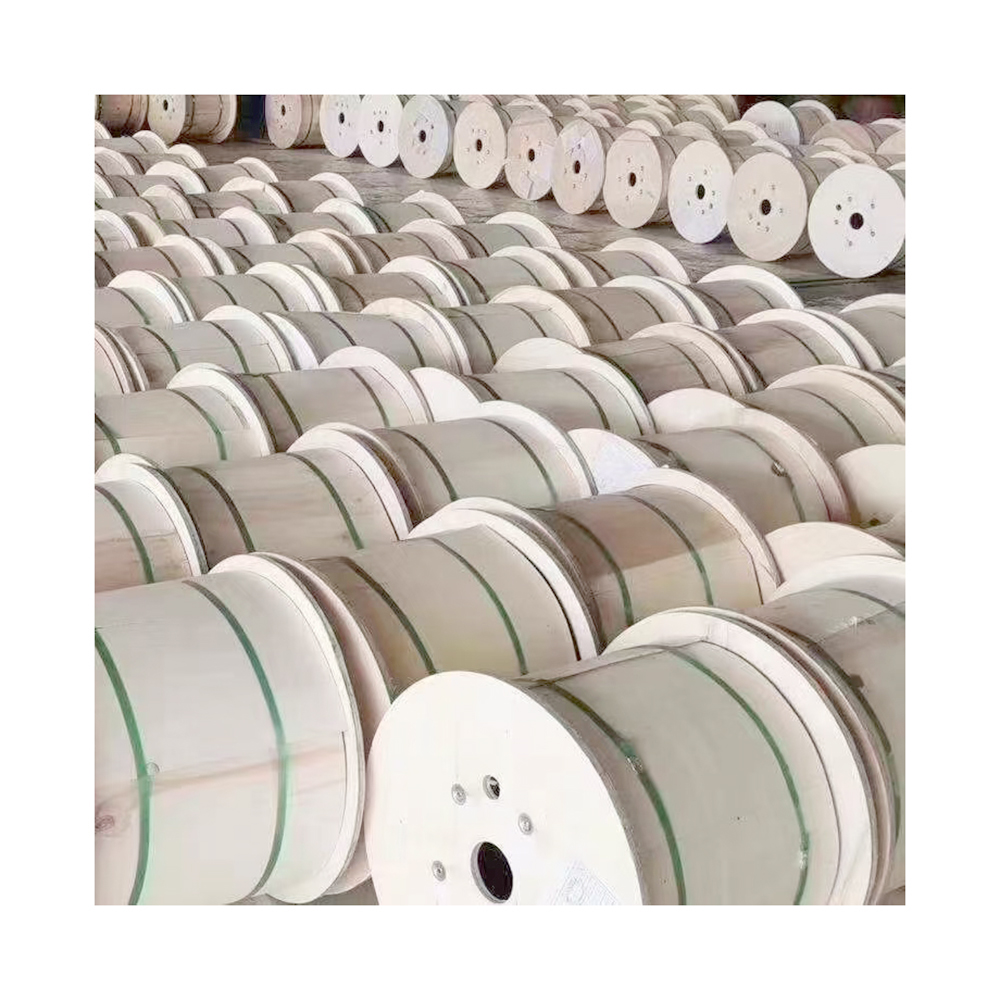

Embalagem
