FCST ADSS Cabo de fibra óptica aérea Jackets Únicos 1-144 Núcios
FCST
FCST ADSS Aerial Fiber Optic Cable Single Jackets 1-144 Cores
Resumo do Produto

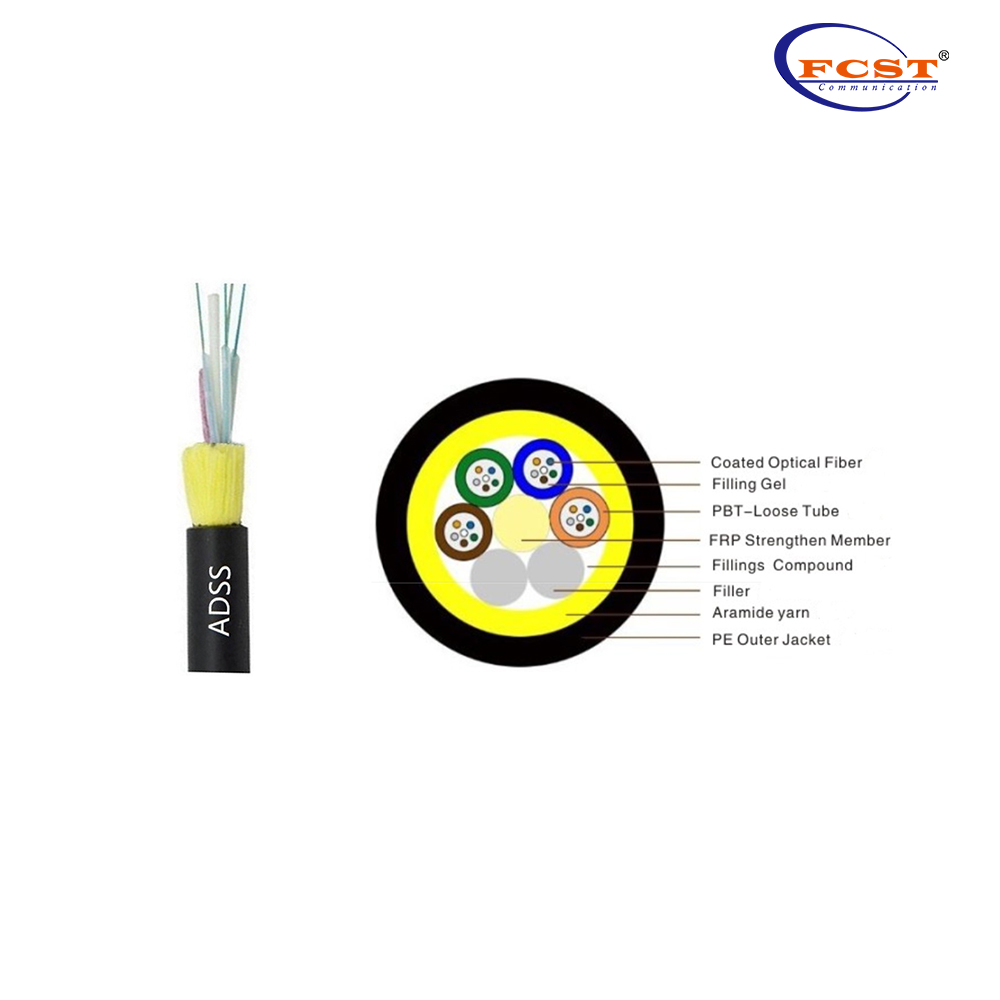

O espaçamento dos dois tipos de cabos ópticos varia de 100 a 1500 m. A estrutura dos cabos ópticos adota uma estrutura torcida de manga solta. Os cabos ópticos de 24- núcleo ADSS são compostos de mangas soltas (24 250 fibras ópticas de 250 UM são inseridas em mangas soltas feitas de poliéster de alto módulo) e preenchidas com membros de reforço não metálicos (FRP) ao redor do centro do cabo para formar uma redonda Core.A lacuna no núcleo é preenchida com pomada de bloqueio de água e a bainha interna do polietileno (PE). Duas camadas de Yam Aramid são torcidas para reforçar o fio. Finalmente, a bainha de polietileno (PE) ou na bainha é extrudada.
produtos Vantagens
l O diâmetro do cabo é pequeno, o peso é leve, a extensão pode ser de 1500m e a carga adicional na torre é baixa;
l A resistência à tração é grande, o que pode exceder 90kn;
l Estrutura não metálica, bom desempenho de isolamento, proteção contra raios;
l O processo de produção é sofisticado, o fio aramid é estressado uniformemente e possui excelente desempenho de estresse e tensão; Excelente resistência a tiros de armas; melhor resistência à corrosão elétrica;
l Pode ser construído sem falha de energia e a falha na linha de energia não afeta a transmissão normal do cabo óptico; Fibra óptica de modo único, fibra óptica e design de cabo óptico integrado;
l A forma elegante faz com que o cabo óptico tenha desempenho aerodinâmico superior; A estrutura do cabo óptico de todos os médios é propício à instalação e manutenção:
l Uma ampla gama de adaptabilidade de temperatura e um pequeno coeficiente de expansão linear podem atender aos requisitos de ambientes severos.
l Faixa de aplicação de cabos ópticos: nas linhas de energia novas e antigas, onde a linha de energia é erguida no mesmo pólo e requer uma grande extensão;Campo elétrico forte, trovões pesados e raios, frio e outras áreas.
especificações do produto
Construção | Descrição | |
Contagem de fibras | 24 | |
Fibra de revestimento colorido | Dimensão | 250+15μm |
Cor | Azul.orange.green.brown.Cinza.Branco | |
Tubo solto | Dimensão | 2,2 mm+0,05 mm |
Material | PBT | |
Cor | Azul.orange.green.brown. | |
Preenchimento | Dimensão | 2,2 mm+0,05 mm |
Material | PVC | |
Cor | Cinza. | |
Membro da força | Dimensão | 2,3+0,05 mm |
Material | Frp | |
Fio de Armaid | Período | 100m |
Material | Fio de Armaid | |
Revestimento exterior | Dimensão | 9.5. mm+0,5 mm |
Material | EDUCAÇAO FISICA | |
Cor | Preto |
Fibras | Strocura | Cabo OD (mm) | Peso (kg/km) | Máx.OPeratação TENSION(KN) | Máx. Anti-Pulling STrength (KN) | Max.anti-Ccorrendo Forque Longo Term, curto prazo(N) | Raio de curvatura Dinâmica estática(milímetros) | ||
2-3 | 1+6 | 10.3 | 82 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
22-36 | 1+6 | 10.3 | 85 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
38-60 | 1+6 | 10.8 | 91 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
62~72 | 1+6 | 10.8 | 92 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
74-84 | 1+7 | 11.5 | 106 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
96-96 | 1+8 | 12.4 | 120 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
98-108 | 1+9 | 13.1 | 130 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
110-132 | 1+10 | 13.9 | 145 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
122-132 | 1+11 | 14.5 | 160 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
134-144 | 1+12 | 15.2 | 175 | 2.5 | 7.5 | 300 | 1000 | 10D | 20D |
Parâmetros de fibra
Unid | Unidade | Especificação | |
G.652d | |||
Diâmetro do campo de modo | 1310nm | μm | 9.2+0,4 |
1550nm | μm | 10.4+0,5 | |
Diâmetro do revestimento | μm | 124.8+0,7 | |
Revestimento de não-circularidade | % | ≤0.7 | |
Erro de concordância no revestimento do núcleo | μm | ≤0.5 | |
Diâmetro do revestimento | μm | 245+5 | |
Não-circularidade de revestimento | % | ≤6.0 | |
Erro de concordância do revestimento de revestimento | μm | ≤12.0 | |
Comprimento de onda de corte de cabo | μm | λcc≤1260 | |
Atenuação (máx.) | 1310nm | db/km | ≤0.4 |
1550nm | db/km | ≤0.3 |
Diagrama de aplicação do produto
