FCST-40/48-C 100G AWG AWG
FCST

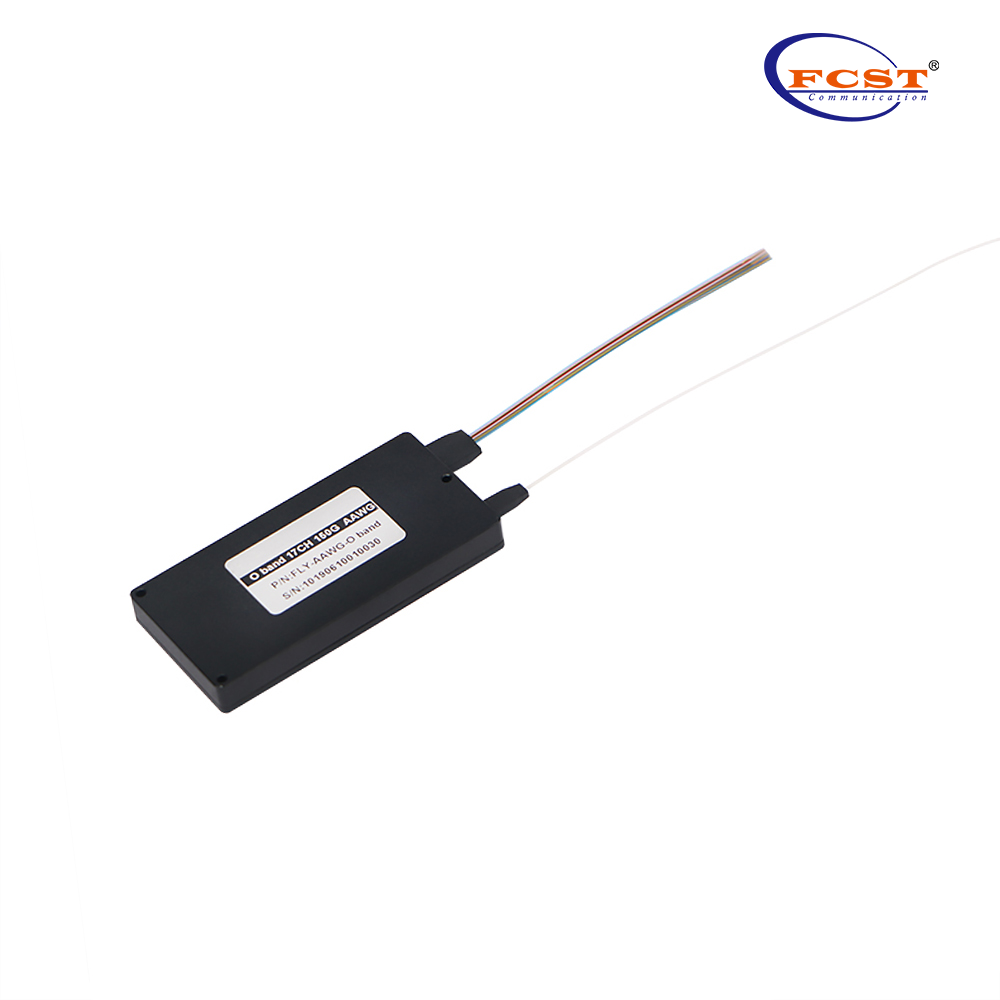

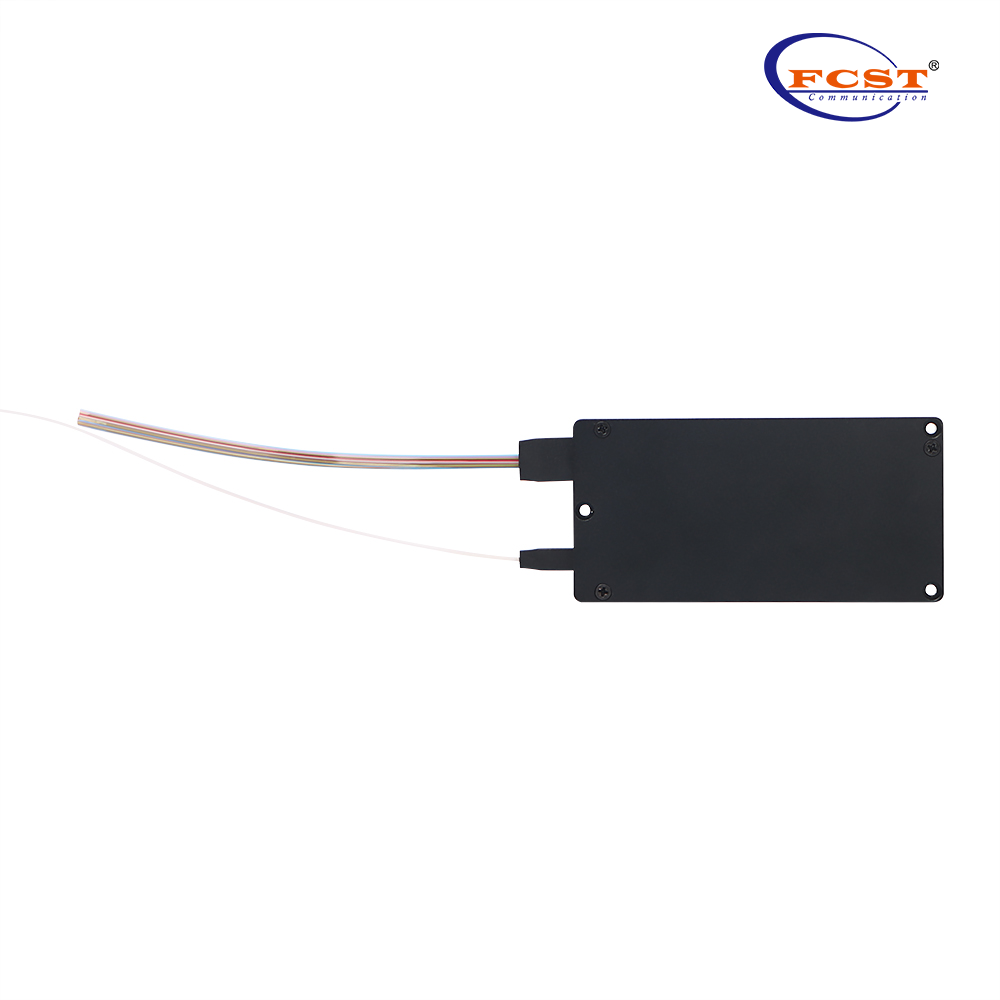

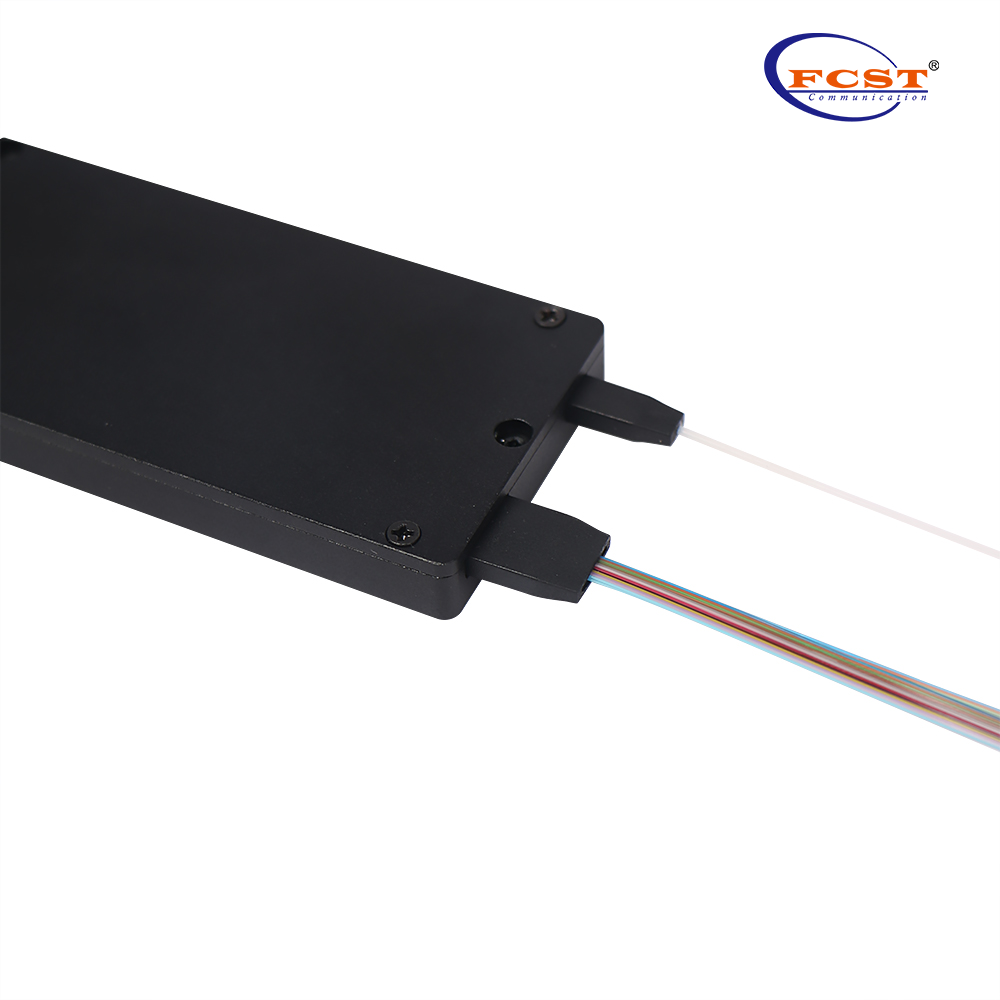

FCST-40/48-CH 100G Athermal AWG
Resumo do Produto
O FCST Optronics oferece uma gama completa de produtos térmicos/atérmicos da AWG, incluindo AWG térmico/atérmico de 50 GHz, 100 GHz e 200GHz. Aqui, apresentamos a especificação genérica para o componente AWG AWG AWG AWG (40 Channel AAWG) de 40 GHz Gaussian AWG (40 canais) fornecido para uso no sistema DWDM.
AWG atérmico (AAWG) tem desempenho equivalente ao AWG térmico padrão (TAWG), mas não requer energia elétrica para estabilização. Eles podem ser usados como substituições diretas para filtros de filme fino (módulo DWDM do tipo filtro) para casos em que nenhuma energia está disponível, também adequada para aplicações externas acima de -30 a +70 graus em redes de acesso. O AWG AWG (AAWG) da FCST fornece excelente desempenho óptico, alta confiabilidade, facilidade de manuseio de fibras e solução de economia de energia em um pacote compacto. Diferentes fibras de entrada e saída, como fibras SM, fibras MM e fibra PM podem ser selecionadas para atender a diferentes aplicações. Também podemos oferecer diferentes pacotes de produtos, incluindo uma caixa de metal especial e 19 "1U rackmount.
Os componentes planares DWDM (AWG térmico/atérmico) da FCST Optronics são totalmente qualificados de acordo com os requisitos de garantia de confiabilidade da Telcordia para componentes de fibra óptica e optoeletrônica (GR-1221-Core/UNC, requisitos de garantia de confiabilidade genérica para componentes de ramificação óptica de fibra ópticos e e e e componentes de fibra óptica, e Telcordia TR-NWT-000468, práticas de garantia de confiabilidade para dispositivos optoeletrônicos).
produtos Vantagens
PDL baixo.
Baixa perda de inserção.
Crosstalk extremamente baixo.
Baixa dispersão cromática.
Tecnologia estabelecida de sílica sobre silício.
Aplicações de produtos
l Transmissão DWDM.
l Roteamento de comprimento de onda.
l Multiplexação de adição/gota óptica.
Parâmetro | Especificações | ||
Mem | TIPO | Mmachado | |
Número O.f Canais | 40/48 | ||
Número de espaçamento do canal (GHZ) | 100 | ||
Cha. Comprimento de onda central (nm) | Banda C. | ||
Banda de passes de canal transparente (nm) | ±0.1 | ||
Estabilidade do comprimento de onda (nm) | ±0.05 | ||
-1db Largura de banda de canal (NM) | 0.36 | - | - |
-3DB de largura de banda de canal (nm) | 0.51 | - | - |
Perda de inserção óptica na grade da ITU (dB) | - | 4.5 | 6.0 |
Isolamento de canal adjacente (dB) | 25 | - | - |
Isolamento do canal não adjacente (dB) | 30 | - | - |
Isolamento total do canal (dB) | 24 | - | - |
Uniformidade de perda de inserção (dB) | - | - | 1.0 |
Diretividade (somente Max) (dB) | 45 | - | - |
Perda de inserção Ripple (dB) | - | - | 0.5 |
Perda de retorno óptico (dB) | 40 | - | - |
Perda dependente de polarização na banda de canal transparente (dB) | - | 0.3 | 0.5 |
Dispersão do modo de polarização (PS) | - | - | 0.5 |
Potência óptica máxima (dBm) | - | - | 23 |
MUX1 Demux Input/ Saída Monitoramento da faixa de monitoramento (DBM) | -35 | - | +23 |
Umidade operacional (%rh) | 5 | - | 95 |
Temperatura de armazenamento (C) | -40 | - | +85 |
Umidade de armazenamento (%rh) | 5 | - | 95 |
Temperatura operacional (C) | -5 ~+65 (-40 ~+85 opcional) | ||
Tamanho do pacote (mm) | L120 X W70 X H10 | ||
Tamanho entre os parafusos (mm) | 110x60 | ||
especificações do produto
Observação:IL representa o pior caso em A +/- 0. A janela de 1 nm em torno do PDL do comprimento de onda da ITU foi medida em polarização média em uma janela de +/- 0,1nm em torno das especificações do comprimento de onda da ITU pode mudar sem aviso prévio.
Informações sobre pedidos
