FCST-4+1/8+1/16 CH CCWDM MUX/Demux Módulo
FCST

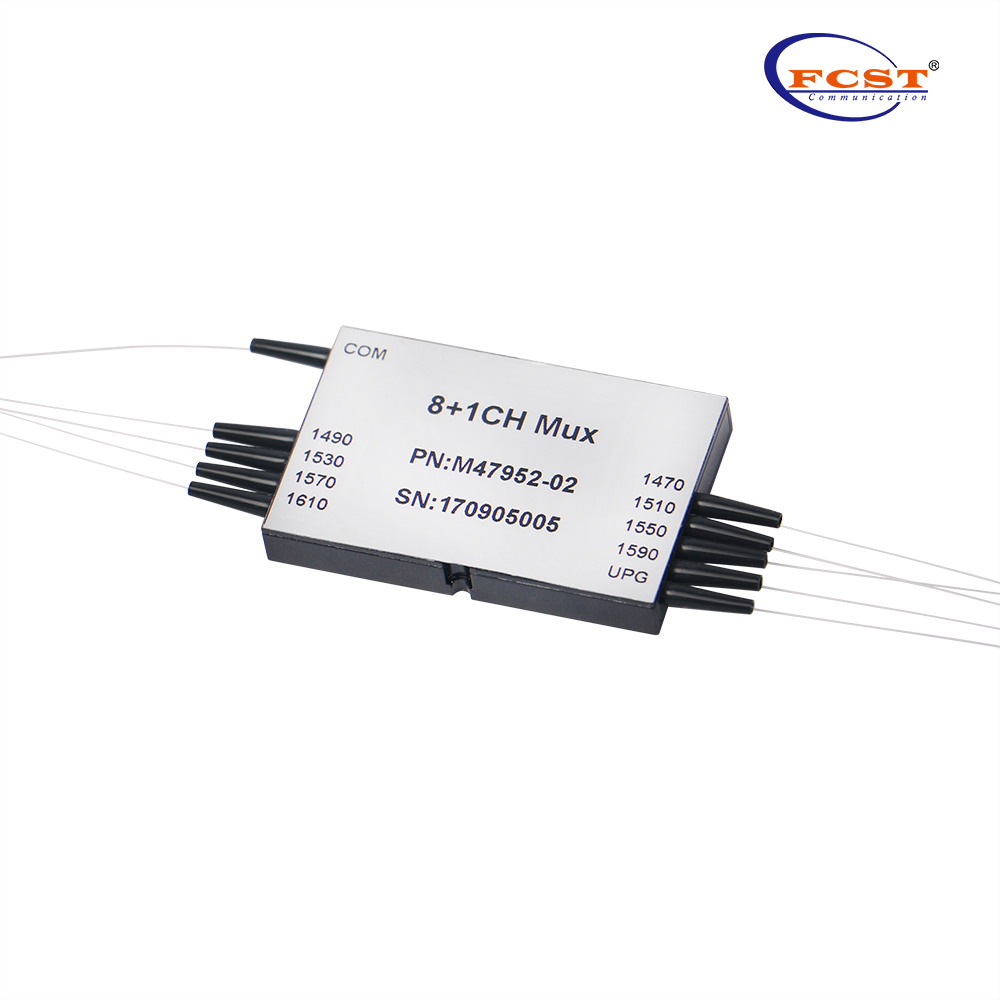

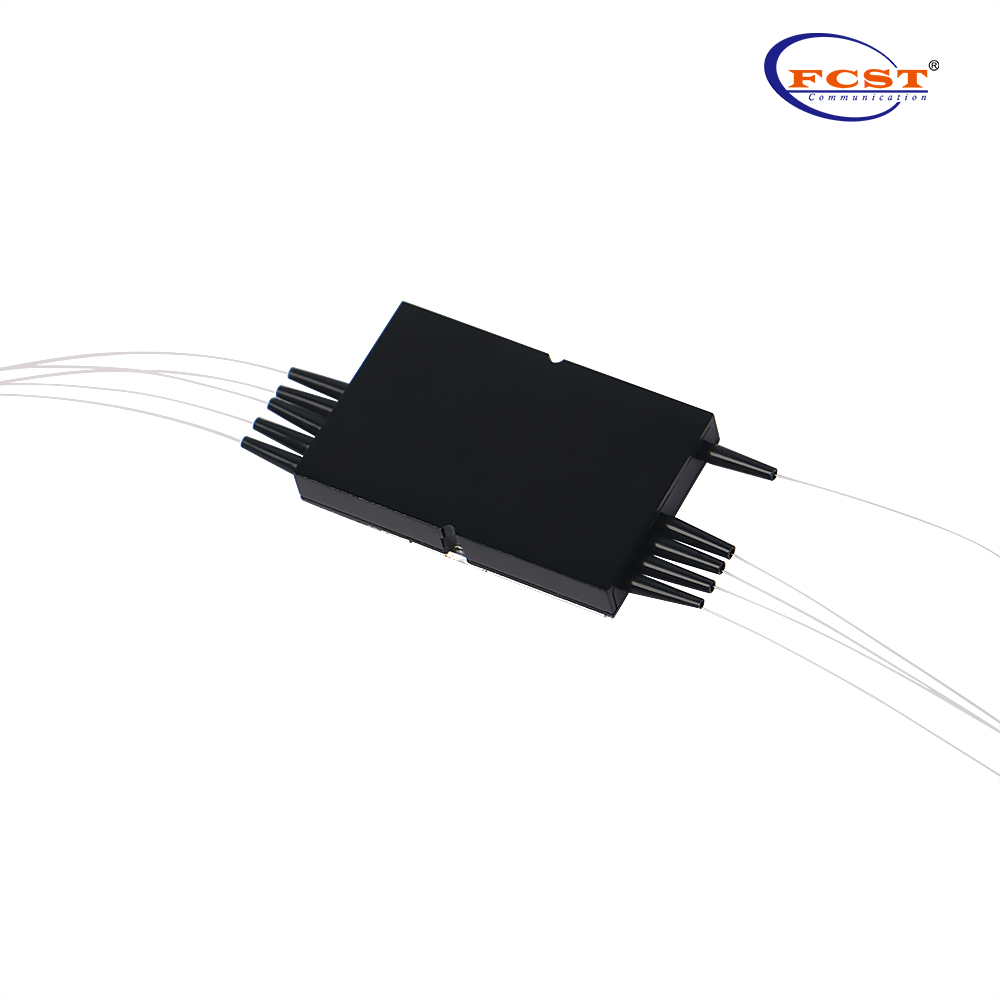

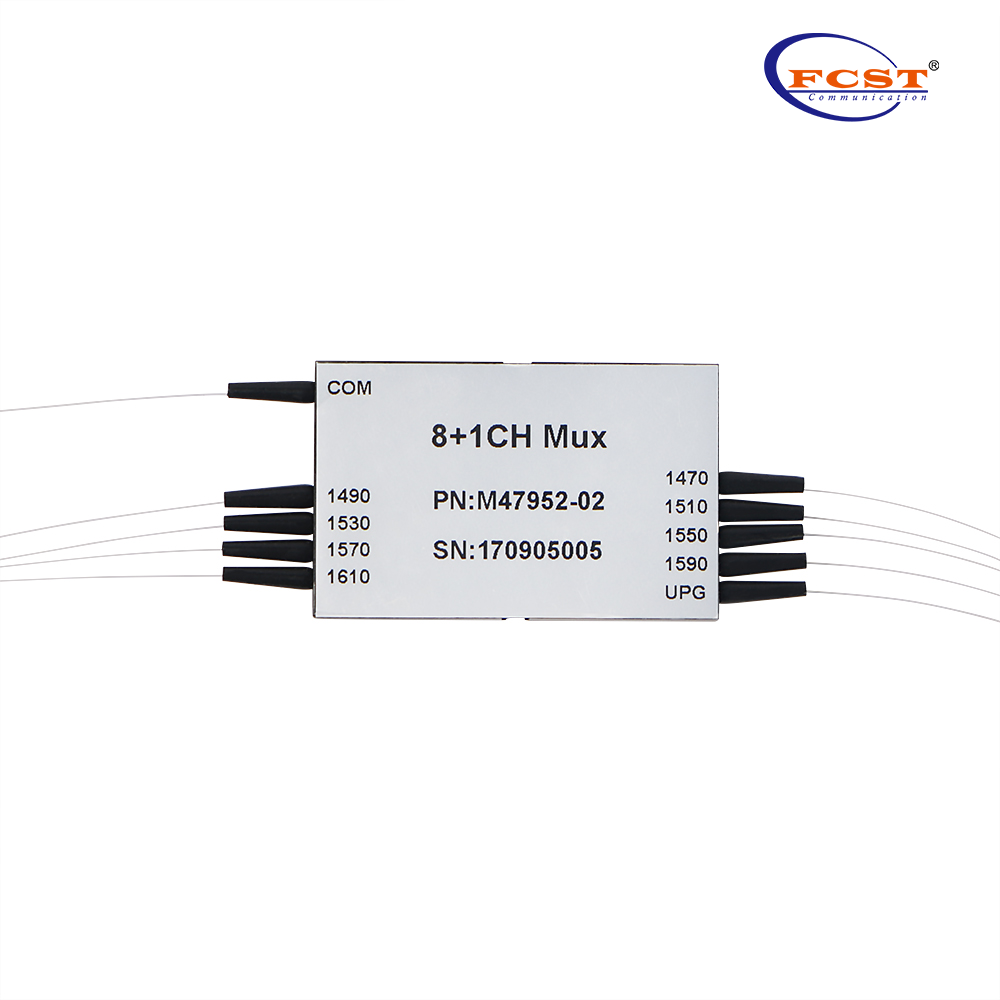

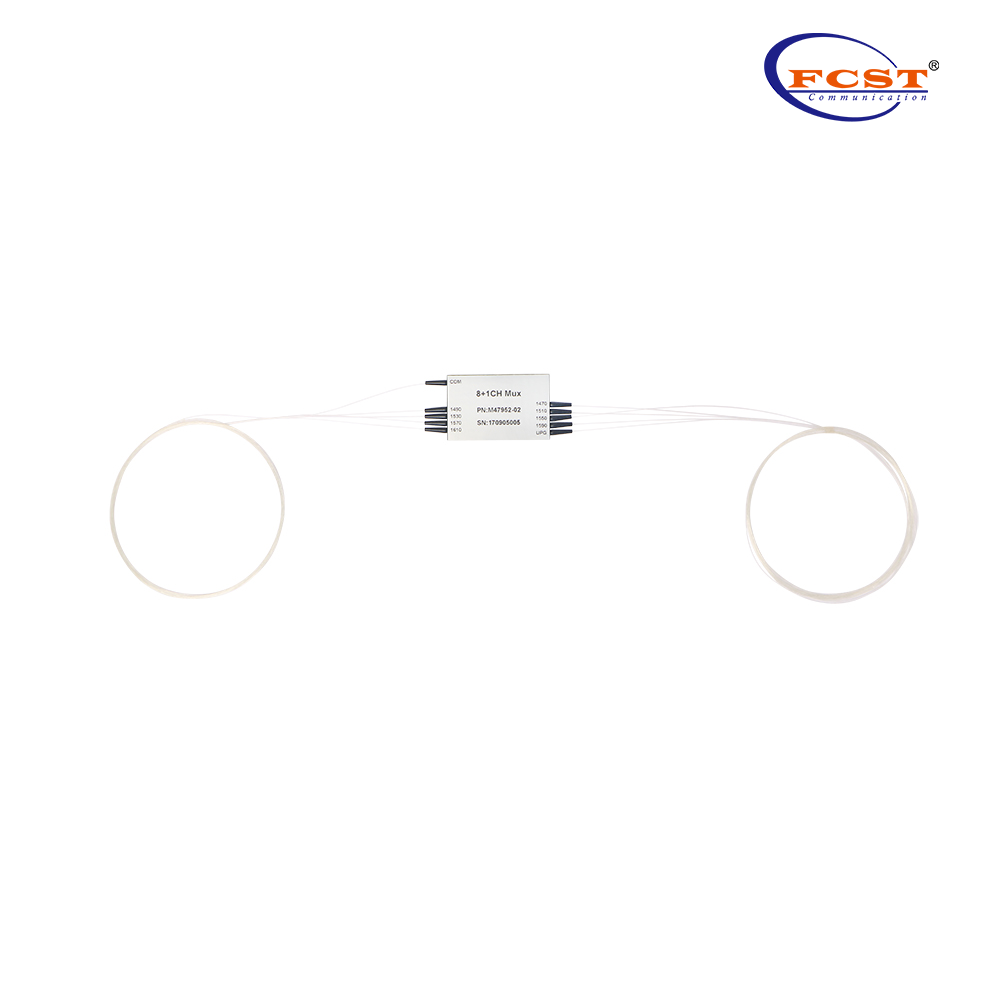

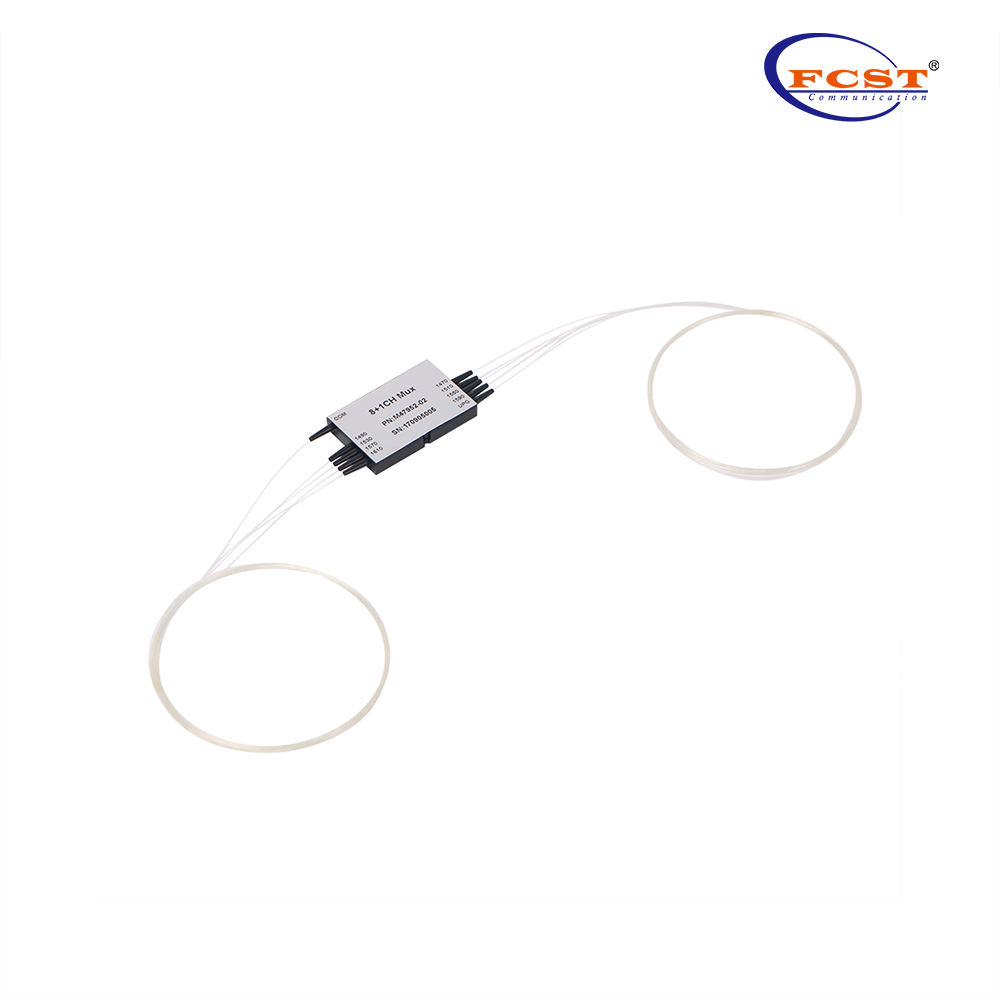

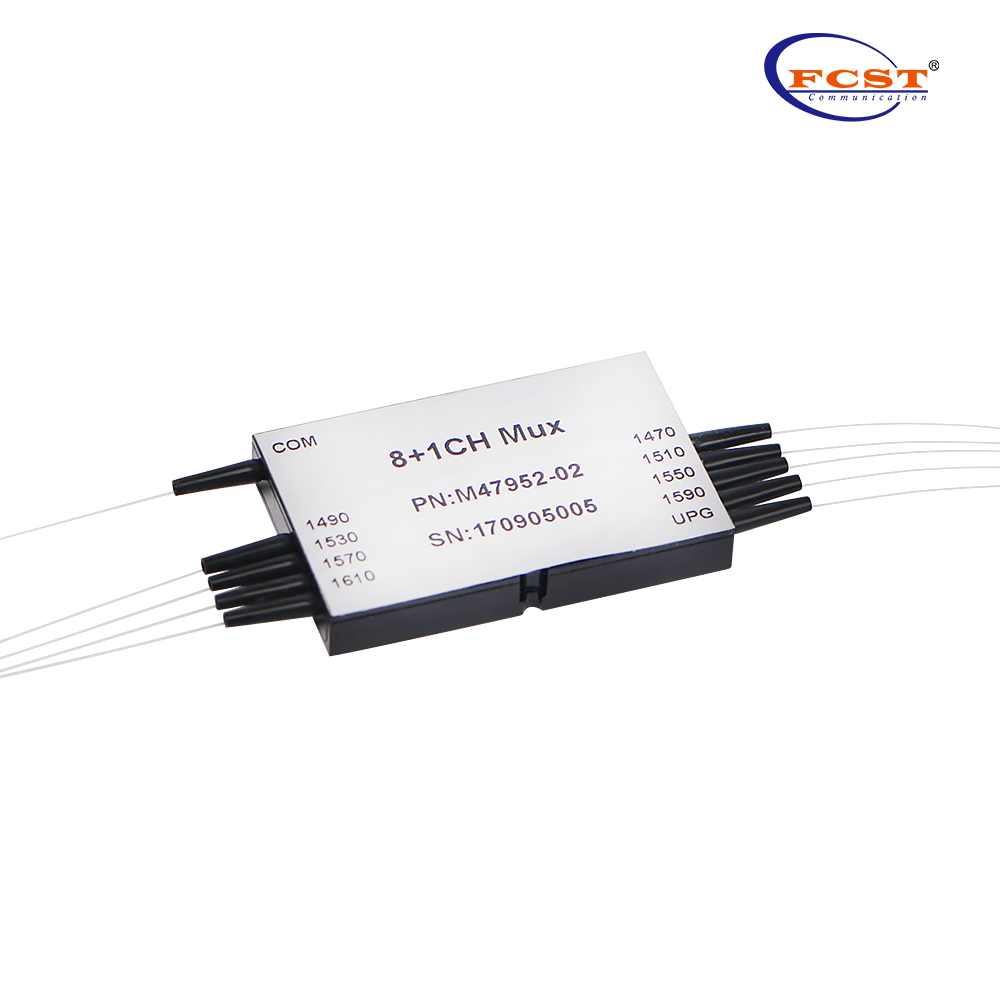

FCST-4+1/8+1/16 CH CCWDM Mux/Demux Module
Resumo do Produto
Os multiplexadores de divisão de comprimento de onda compactos da FCST (Mini CWDM, CWDM compacto, CCWDM), são módulos ópticos integrados usando a plataforma de bancada óptica proprietária do FCST, que pode melhorar significativamente o desempenho óptico, além de reduzir o custo de fabricação. Compare com o módulo CWDM padrão comum, o Mini CWDM do FCST leva um tamanho de embalagem muito menor. Muito espaço pode ser salvo no aplicativo e, enquanto isso, o desempenho e os parâmetros também são melhores. Todos os módulos CWDM do FCST são qualificados para o Telcordia. (Meet Telcordia GR-1221-Core)
produtos Vantagens
l Baixa perda de inserção
l Banda de passe amplo
l Isolamento de alto canal
l Alta estabilidade e confiabilidade
l Epóxi livre no caminho óptico
Aplicações de produtos
l Monitoramento de linha
l Rede WDM
l Telecomunicação
l Aplicação celular
l Amplificador de fibra óptica
l Rede de acesso
especificações do produto
Parâmetro | Especificações | |||||
Número do canal | 4 | 8 | 8+e1 | 8+e2 | 18 | |
Banda passada (nm) | Canais | ±6.5 | - | - | - | - |
Porta de atualização | - | - | 1310 +/- 50 | 1260 ~ 1458 | - | |
Perda de inserção (dB) | Canais | 1.0 | 1.5 | 1.5 | 1.5 | 3.0 |
Porta de atualização | - | - | 1.2 | 1.2 | - | |
Isolamento (dB) | Adjacente | ≥30 | ||||
Não adjacente | ≥45 | |||||
Porta de atualização | ≥15 | |||||
Comprimento de onda do canal (nm) | 1270 ~ 1610 ou 1271 ~ 1611 | |||||
Espaçamento do canal (NM) | 20 | |||||
Tipo de fibra | Corming SMF -28 com tubo solto de 900um | |||||
Perda dependente de polarização (dB) | ≤0.2 | |||||
Dispersão do modo de polrzação (PS) | ≤0.1 | |||||
Directvity (DB) | ≥50 | |||||
Perda de retomar (dB) | ≥45 | |||||
Manuseio máximo de energia (MW) | 500 | |||||
OperAtig Temperalue(℃) | -10~+70 | |||||
Temperatura de armazenamento(℃) | -40~+85 | |||||
Dimensão do pacote (mm) | 8+1CH: L44XW28XH6 8+1CH: L53.8 X W28 X H8 18CH: L50XW50XH6 |
Observação:As especilicações acima são para dispositivos sem conector. As especificações podem mudar sem aviso prévio.
Dimensão do pacote
Informações sobre pedidos
O PRoduction Workshop Scomo
