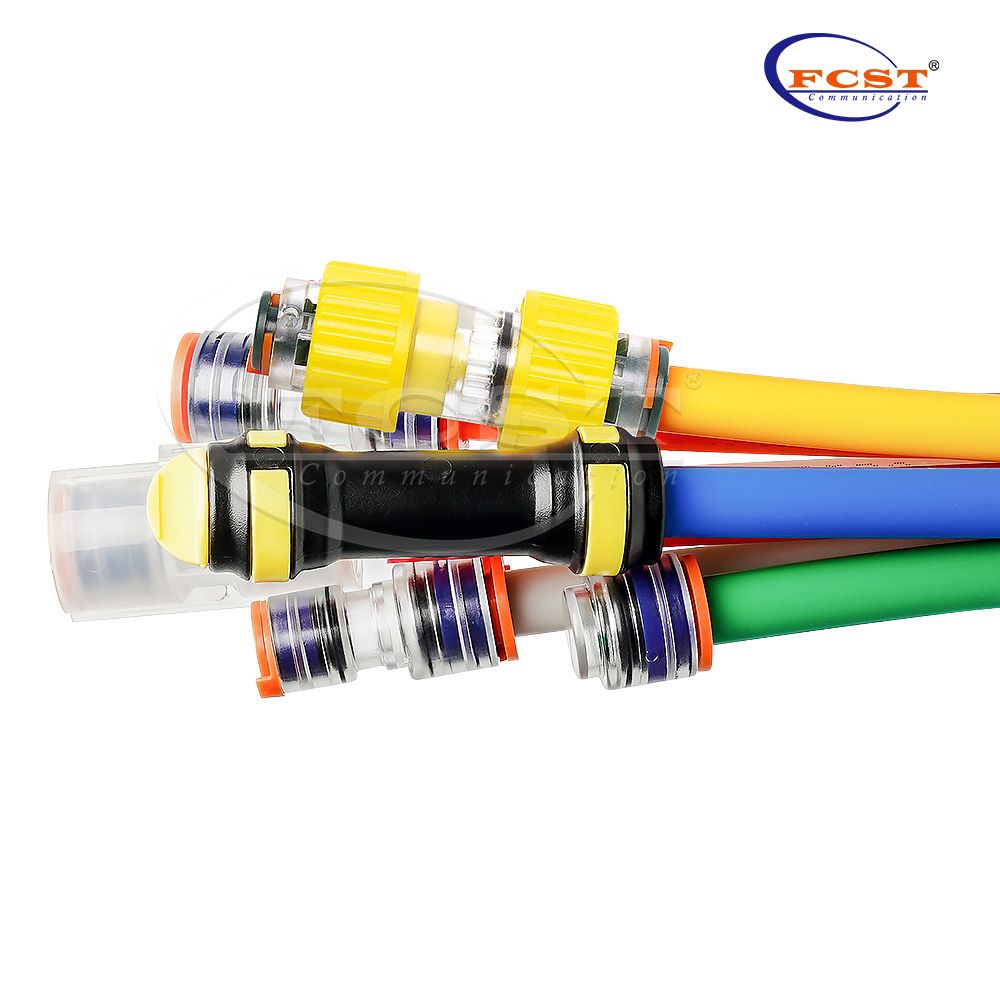

Conector de microduto
FCST
Resumo do Produto
Esses conectores foram desenvolvidos para conectar microdutos entre si. Nosso sistema permite uma conexão e desconexão rápidas e rápidas do microduto. A robusta resistência à construção dos conectores a forças de alta pressão, permitindo que eles sejam usados em aplicações diretas enterradas (DB). O corpo transparente permite uma inspeção visual fácil do cabo no conector.
produtos Vantagens
lPara microdutos de 3-25 mm.
lInstalação fácil "push-in ".
lCorpo transparente cristalino.
l95% do material é feito de não-metal.
lAnéis de travamento para impedir a remoção acidental do conector.
Especificação do produto
Conector reto do micro duto | |||||||
Modelo | D1 | D2 | A1 | A2 | B | L | Peso (G) |
ERPU3/2.1 | 3 | 3 | 11±0.2 | 11±0.2 | 2.1±0.12 | 30.7±0.5 | - |
ERPU4/2.5 | 4 | 4 | 11±0.2 | 11±0.2 | 2.1±0.12 | 30.7±0.5 | - |
ERPU5/3.5 | 5 | 5 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU6/3.5 | 6 | 6 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
Erpu7/3.5 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 41.2±0.5 | 5.2±0.1 |
ERPU7/5.5 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 5.5±0.12 | 41.2±0.5 | 5.4±0.1 |
ERPU8/6 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7±0.1 |
Erpu8.5/6 | 8.5 | 8.5 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7±0.1 |
ERPU10/8 | 10 | 10 | 17.5±0.2 | 17.5±0.2 | 8±0.12 | 45.2±0.5 | 6.7±0.1 |
ERPU12/10 | 12 | 12 | 21.5±0.2 | 21.5±0.2 | 10±0.12 | 52.2±0.5 | 11.8±0.1 |
ERPU14/11 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 11±0.12 | 52.2±0.5 | 12.95±0.1 |
ERPU14/12 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 12±0.12 | 52.2±0.5 | 12.85±0.1 |
ERPU15/12 | 15 | 15 | 25.3±0.2 | 25.3±0.2 | 12±0.12 | 52.2±0.5 | 14.6±0.2 |
ERPU16/14 | 16 | 16 | 25.3±0.2 | 25.3±0.2 | 14±0.12 | 52.2±0.5 | 14.5±0.2 |
ERPU18/15 | 18 | 18 | 32.7±0.3 | 32.7±0.3 | 15±0.12 | 55.9±0.5 | 29.8±0.2 |
ERPU20/17 | 20 | 20 | 32.7±0.3 | 32.7±0.3 | 17±0.12 | 55.9±0.5 | 27.8±0.2 |
Erpu22/16 | 20 | 20 | 40±0.3 | 40±0.3 | 16±0.12 | 71±0.5 | 47.7±0.2 |
ERPU25/22 | 25 | 25 | 40±0.3 | 40±0.3 | 22±0.12 | 71±0.5 | 47.7±0.2 |
ERPU1/8 (2.1) | 1/8 | 1/8 | - | - | 2.1±0.12 | - | - |
ERPU3/16 (3,5) | 3/16 | 3/16 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU1/4 (3,5) | 1/4 | 1/4 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU5/16 (6) | 5/16 | 5/16 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 5.4±0.1 |
ERPU3/8 (8) | 3/8 | 3/8 | 17.5±0.2 | 17.5±0.2 | 8±0.12 | 45.2±0.5 | 6.7±0.1 |
ERPU1/2 (10) | 1/2 | 1/2 | 21.5±0.2 | 21.5±0.2 | 10±0.12 | 52.2±0.5 | 11.8±0.1 |
Conector de parada final do micro duto | ||||
Modelo | D | A | L | Peso (G) |
Erpub3 | 3 | 11± 0,2 | 16.2± 0,5 | 1.66 ± 0,1 |
Erpub4 | 4 | 11± 0,2 | 16.2± 0,5 | 1.66 ± 0,1 |
Erpub5 | 5 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
Erpub6 | 6 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
Erpub7 | 7 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,6 ± 0,1 |
Erpub8 | 8 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,4 ± 0,1 |
Erpub8.5 | 8.5 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,4 ± 0,1 |
ERPUB10 | 10 | 17,5 ± 0,2 | 20,4 ± 0,5 | 3,3 ± 0,1 |
Erpub12 | 12 | 21,5 ± 0,2 | 23,5 ± 0,5 | 5,85 ± 0,1 |
ERPUB14 | 14 | 23,5 ± 0,2 | 24,5 ± 0,5 | 6,70 ± 0,1 |
ERPUB15 | 15 | 25,3 ± 0,2 | 25,8 ± 0,5 | 7,80 ± 0,1 |
ERPUB16 | 16 | 25,3 ± 0,2 | 25,8 ± 0,5 | 7,80 ± 0,1 |
ERPUB18 | 18 | 32,7 ± 0,3 | 27,8 ± 0,5 | 15,05 ± 0,2 |
ERPUB20 | 20 | 32,7 ± 0,3 | 27,8 ± 0,5 | 14,85 ± 0,2 |
Erpub22 | 22 | 40.0± 0,3 | 36.5± 0,5 | - |
ERPUB25 | 25 | 40.0± 0,3 | 36.5± 0,5 | - |
ERPUB1/8 | 1/8 | 11± 0,2 | 16.2± 0,5 | - |
ERPUB3/16 | 3/16 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
ERPUB1/4 | 1/4 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
ERPUB5/16 | 5/16 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,4 ± 0,1 |
ERPUB3/8 | 3/8 | 17,5 ± 0,2 | 20,4 ± 0,5 | 3,3 ± 0,1 |
Erpub1/2 | 1/2 | 21,5 ± 0,2 | 23,5 ± 0,5 | 5,85 ± 0,1 |
Redutor de micro duto | |||||||
Modelo | D1 | D2 | A1 | A2 | B1 | B2 | L |
ERPG5-3/2.1 | 3 | 5 | 13.5±0.2 | 13.5±0.2 | 2.1±0.12 | 2.1±0.12 | 35.8±0.5 |
ERPG5/3.5-3/2.1 | 3 | 5 | 13.5±0.2 | 13.5±0.2 | 2.1±0.12 | 3.5±0.12 | 35.8±0.5 |
Erpg6-4/3.5 | 4 | 6 | 11±0.2 | 13.5±0.2 | 3.5±0.12 | 3.5±0.12 | 33±0.5 |
Erpg7/4-3/2.1 | 3 | 7 | 15.2±0.2 | 15.2±0.2 | 2.1±0.12 | 4.0±0.12 | 41.2±0.5 |
Erpg7/4-4/3.5 | 4 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 |
Erpg7/5-4/3.5 | 4 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 5.0±0.12 | 41.2±0.5 |
ERPG7-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 3.5±0.12 | 41.2±0.5 |
ERPG7/4-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 |
Erpg8-6/5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35±0.5 |
Erpg10/6-7/4 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 4.0±0.12 | 6.0±0.12 | 38±0.5 |
Erpg10/7-6/4 | 6 | 10 | 15.2±0.2 | 17.5±0.2 | 4.0±0.12 | 7.0±0.12 | 38±0.5 |
ERPG10-7/5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38±0.5 |
Erpg10/8-7/5.5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.5±0.12 | 8.0±0.12 | 38±0.5 |
ERPG10/5.5-8/5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38±0.5 |
Erpg12/8-7/4 | 7 | 12 | 15.2±0.2 | 21.5±0.2 | 4.0±0.12 | 8.0±0.12 | 45±0.5 |
Erpg12/8-8/5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5.5±0.12 | 8.0±0.12 | 45±0.5 |
Erpg12/8-10/6 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 6.0±0.12 | 8.0±0.12 | 44.4±0.5 |
Erpg12/8-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG12-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG12/10-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10±0.12 | 44.4±0.5 |
Erpg14/10-10/6 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 6.0±0.12 | 10±0.12 | 48.5±0.5 |
Erpg14/10-10/8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10±0.12 | 48.5±0.5 |
Erpg14/10-12/8 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10±0.12 | 48.5±0.5 |
ERPG14/10-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10±0.12 | 10±0.12 | 48.5±0.5 |
ERPG14/11-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10±0.12 | 11±0.12 | 48.5±0.5 |
Erpg16/12-12/8 | 12 | 16 | 23.5±0.2 | 25.3±0.2 | 8±0.12 | 12±0.12 | 50.5±0.5 |
Erpg16/12-12/10 | 12 | 16 | 23.5±0.2 | 25.3±0.2 | 10±0.12 | 12±0.12 | 50.5±0.5 |
Erpg16/12-14/10 | 14 | 16 | 23.5±0.2 | 25.3±0.2 | 10±0.12 | 12±0.12 | 50.5±0.5 |
Erpg18/14-14/10 | 14 | 18 | 25.3±0.2 | 32.7±0.2 | 10±0.12 | 14±0.12 | 55.8±0.5 |
Erpg18/14-16/12 | 16 | 18 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 14±0.12 | 55.8±0.5 |
Erpg20/16-14/10 | 14 | 20 | 25.3±0.2 | 32.7±0.2 | 10±0.12 | 16±0.12 | 55.8±0.5 |
ERPG20-16/12 | 16 | 20 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 12±0.12 | 55.8±0.5 |
ERPG20/16-16/12 | 16 | 20 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 16±0.12 | 55.8±0.5 |
*Você pode visualizar os detalhes do conector específico na parte inferior.
