| Quantidade: | |
|---|---|
24-vias 7-3,5 mm com bainha PE 1,2 mm TW Série HDPE Pacote de tubo
FCST

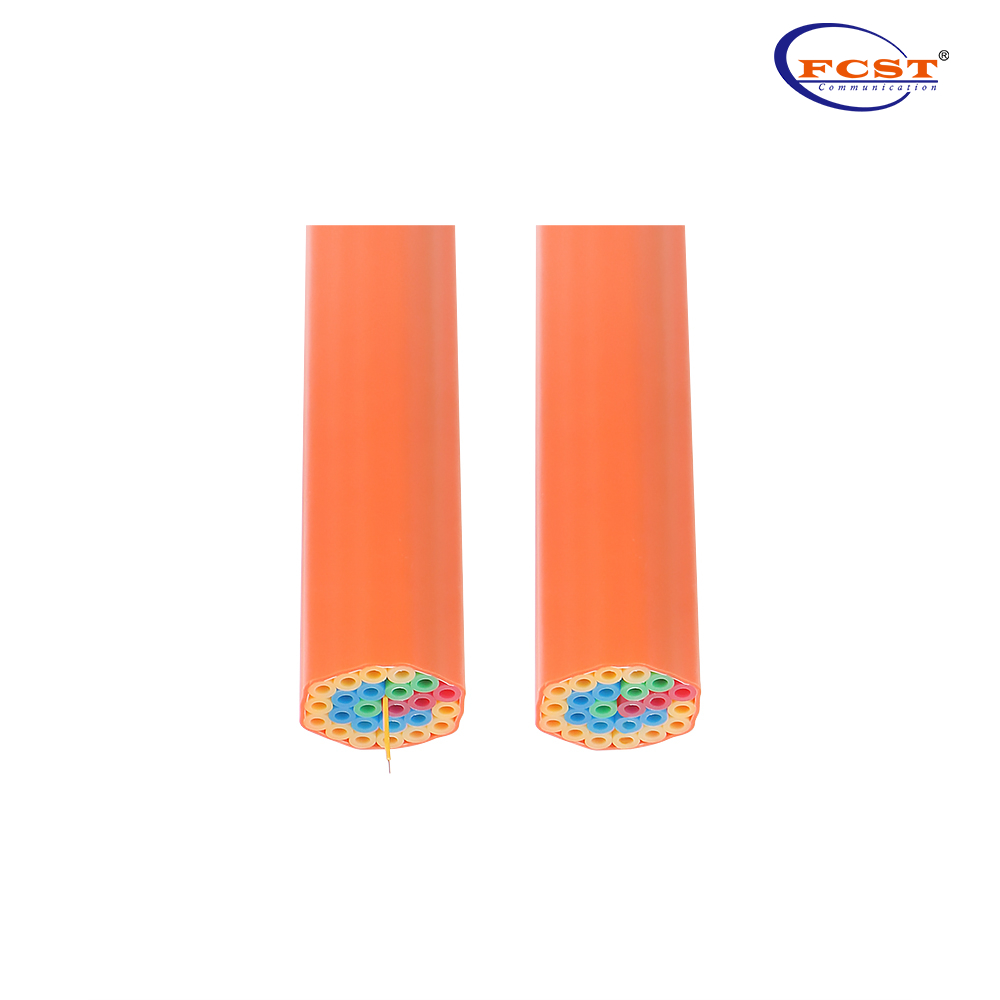

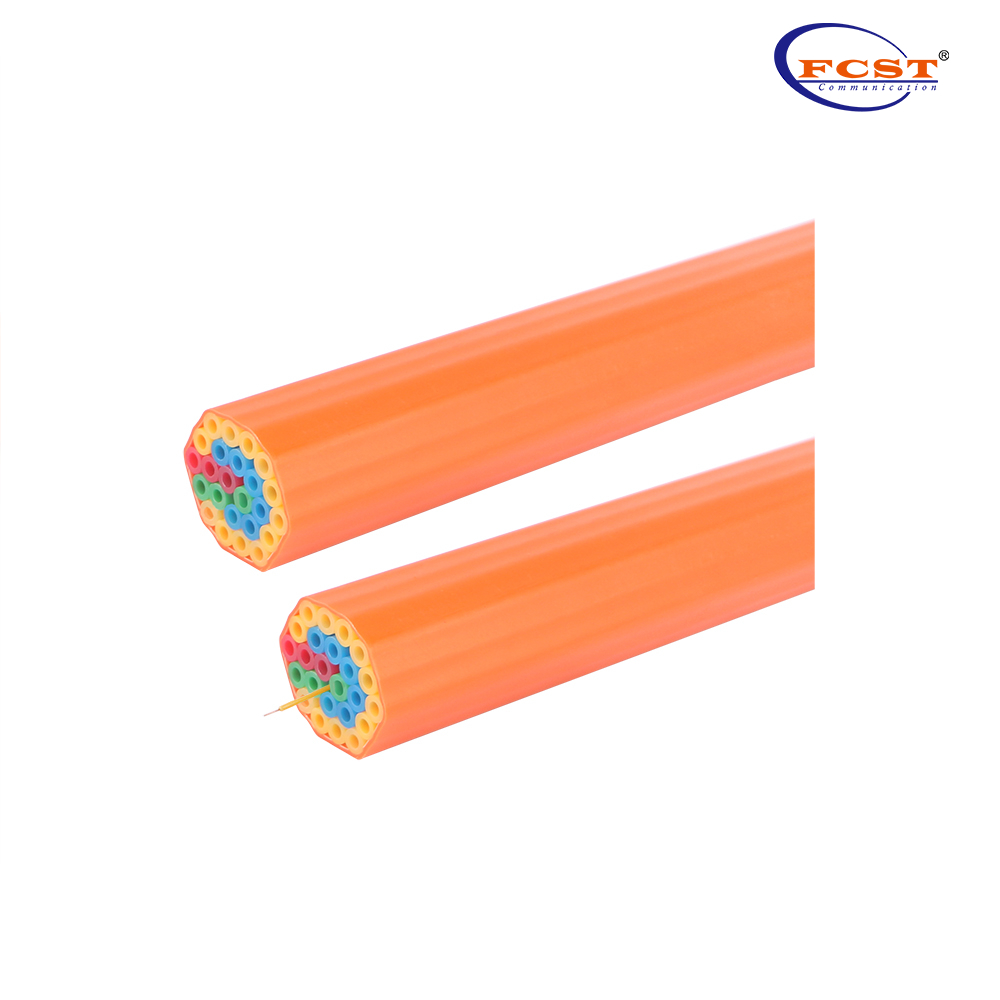

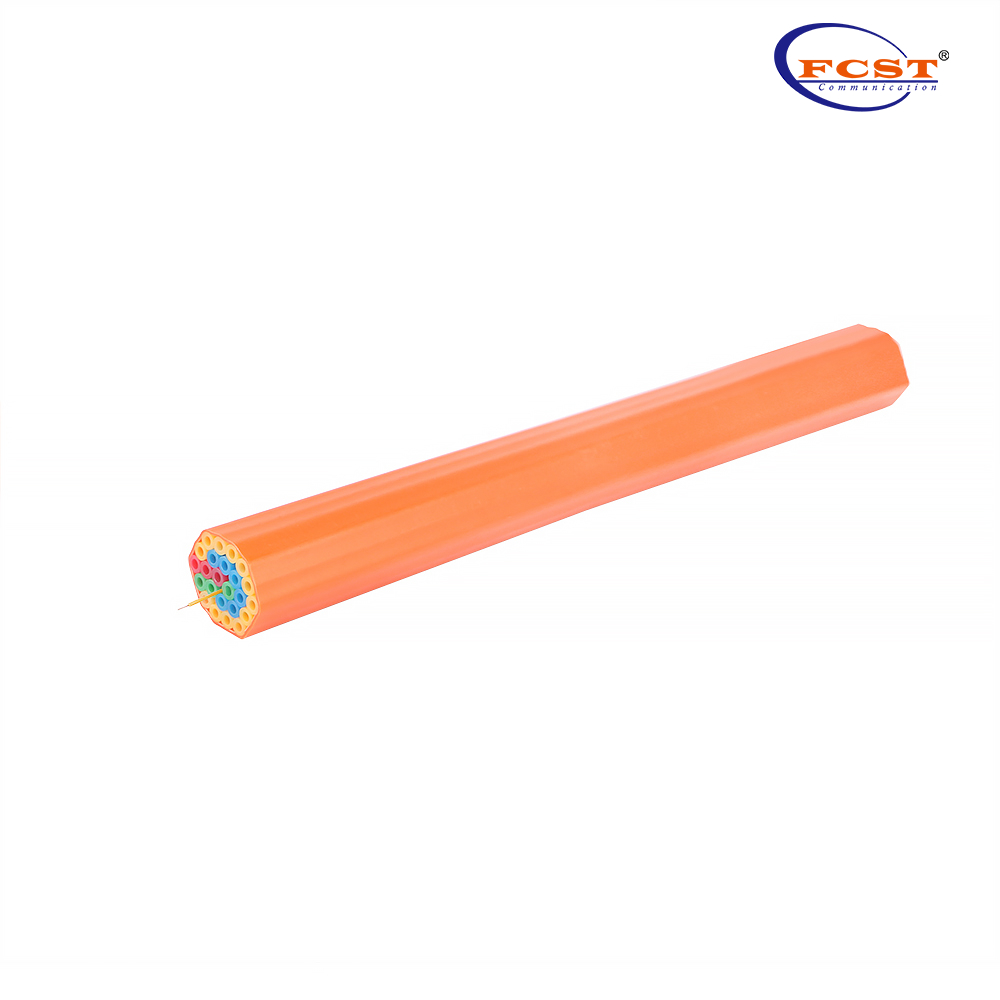

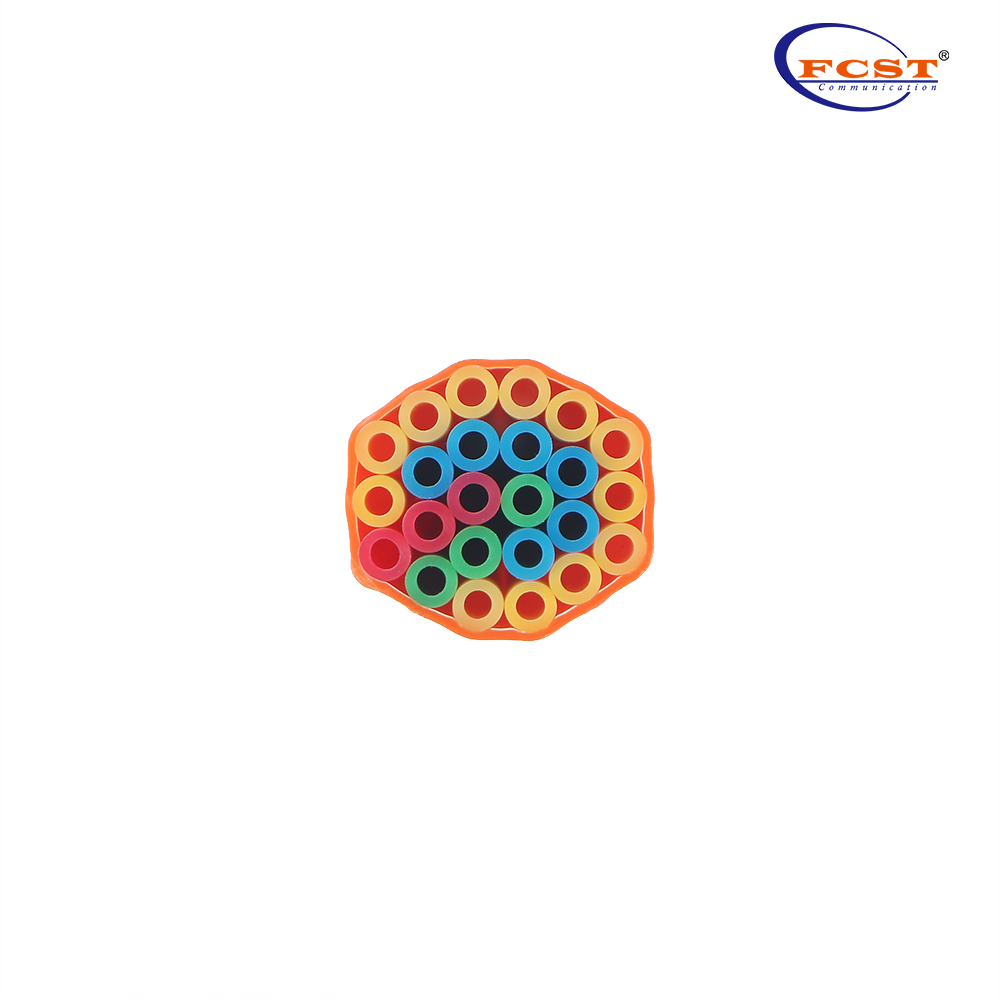

24-Ways 7-3.5mm With PE Sheath 1.2mm TW Series HDPE Tube Bundle
1 | Aparência visual | Inspeção visual | Nervura interna e lisa superfície externa, livre de bolhas, encolhimento, descamação, arranhões e rugosidade. |
2 | Diâmetro externo | Fcst | 7,0 mm ± 0,1 mm |
3 | Parede grossura | Fcst | 1.20 mm ± 0,10mm |
4 | INner Diâmetro depuração | Bola de aço soprando | Uma bola de aço de 3,0 mm pode ser soprada livremente através do duto. |
5 | OValidade | Fcst | ≤ 5% |
6 | PRessurização | 5 minutos a 25 bar cada duto | No dano e vazamento |
7 | Ktinta | IMétodo EC 60794-1-2 E10 | ≤ 200 mm |
8 | TForça Ensile | Taxa de extensão: 100mm/min | ≥ 1850N |
9 | Ccorrer | Comprimento da amostra: 250mm Carga: 1000N Duração do máx. Carga: 1 min Tempo de recuperação: 1 hora | No Deformação residual> 15% do diâmetro interno e externo, deve passar no teste de liberação de diâmetro interno. |
10 | Impact | IMétodo EC 60794-1-2 E4 1,0 J Impacto, tempo de recuperação 1 hora | No Deformação residual> 15% do diâmetro interno e externo, deve passar no teste de liberação de diâmetro interno. |
11 | Hcomer reversão | 110℃ ～ 23℃, 1 hora | ≤ 3% |
12 | MIN. BEND RADIUS | 84 mm | No Deformação residual> 15% do diâmetro interno e externo, deve passar no teste de liberação de diâmetro interno. |
13 | CO eficiente de atrito | 750 mm de diâmetro, loop de 450 °, massa de 5 kg | ≤ 0,1 |
14 | Color e impressão | Inspeção visual | AS por especificação do cliente |
Teste | Característica | Método de teste | Critérios de aceitação |
Propriedades físicas e mecânicas - feixes de tubo | |||
1 | Aparência visual | Inspeção visual, Obainha do útero: preto | Nervura interna e lisa superfície externa, livre de bolhas, encolhimento, descamação, arranhões e rugosidade. |
2 | Diâmetro externo | Fcst | 44,4mm*33.8milímetros (± 1,5 mm) |
3 | Bainha Parede grossura | Fcst | 1,20 mm ± 0,20mm |
4 | PRessurização | 5 minutos @25 barra cada duto | No dano e vazamento |
5 | TForça Ensile | Taxa de extensão: 100mm/min | ≥ 8200N |
6 | Ccorrer | Comprimento da amostra: 250mm Carga: 2500n Duração do máx. Carga: 1 min Tempo de recuperação: 1 hora | No Deformação residual> 15% do diâmetro interno e externo, deve passar no teste de liberação de diâmetro interno. |
7 | Impact | IMétodo EC 60794-1-2 E4 15.0J Impacto, tempo de recuperação 1 hora | No Deformação residual> 15% do diâmetro interno e externo, deve passar no teste de liberação de diâmetro interno. |
8 | MIN. BEND RADIUS | 800mm | No Deformação residual> 15% do diâmetro interno e externo, deve passar no teste de liberação de diâmetro interno. |
9 | Color e impressão | Inspeção visual | Laranja ou conforme a especificação do cliente |
Os pacotes concluídos do micro duto HDPE no tambor podem ser armazenados no máximo máximo. 6 meses na data da produção.
Temperatura de armazenamento: -40 ° C. ～ +70 ° C
Temperatura de instalação: -30 ° C. ～ +50 ° C
Temperatura de operação: -40 ° C. ～ +70 ° C
Paching Information
